带凸台拉伸旋转螺纹孔的精密工程构件

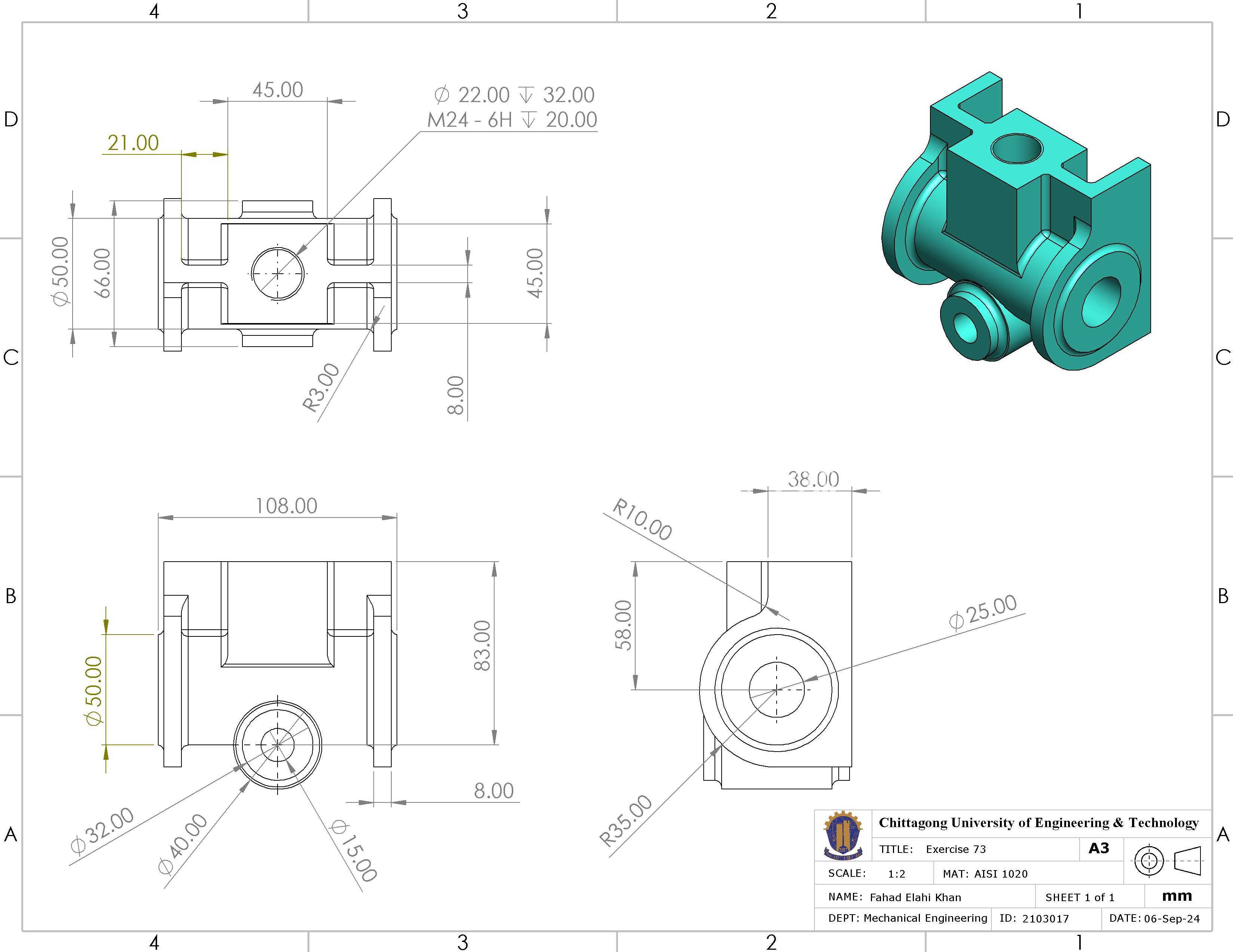

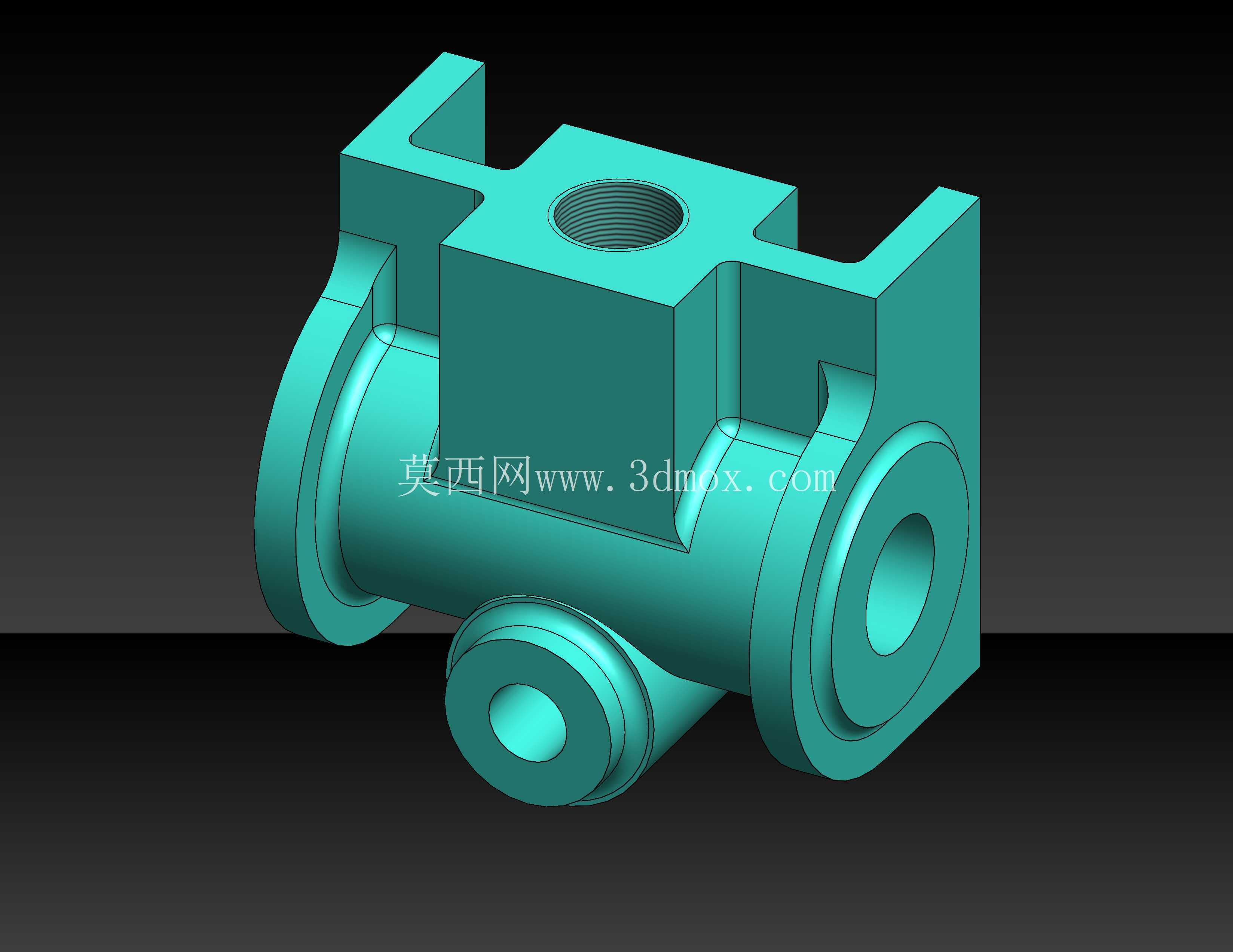

　　在流体控制回路、小型液压动力单元以及紧凑型气动执行机构的集成设计中，这类多接口集成式阀块类构件是核心的流体路径承载部件，区别于传统拼接式管路连接结构，一体化加工的构件能够大幅减少管路接头数量，降低系统泄漏点，同时压缩整体安装空间，在移动液压设备、小型工业自动化气动站、实验室流体控制模组中应用十分广泛。从结构设计逻辑来看，该构件采用对称式布局思路，主体为中空的流体汇流腔结构，两侧的同轴法兰接口用于对接主通路管路，底部的垂向接口用于支路取流或者安装压力检测元件，顶部的M24螺纹孔则用于安装溢流阀、调速阀等控制元件，上方两侧的凸台结构为安装固定位，开设的光孔可直接穿装螺栓将构件固定在安装基板上，无需额外设计安装支架。

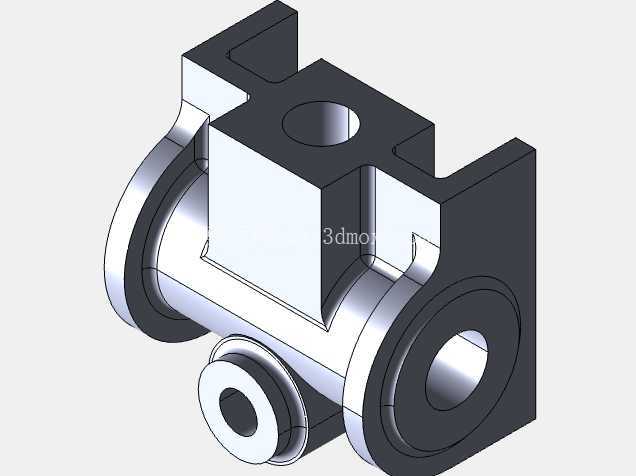

　　设计过程中优先采用了凸台拉伸特征构建主体安装结构与接口凸缘，通过旋转特征完成各通路口的内腔回转面构建，保证流道内壁的同轴度与表面粗糙度要求，避免流体经过时产生不必要的压损；剪切拉伸特征用于加工各接口的密封槽与安装定位缺口，镜像特征则快速完成对称侧结构的构建，减少重复建模工作量，同时保证两侧结构的尺寸一致性，避免安装时出现对位偏差。所有棱边位置均做了圆角处理，一方面是消除加工后的锐边毛刺，避免装配时划伤密封件或者操作人员，另一方面能够降低流道转角处的流体湍流效应，减少流体对构件内壁的冲蚀，提升长期使用的可靠性。

　　从安装边界来看，构件的主体宽度控制在常规阀组安装的标准间距范围内，两侧法兰接口的中心高与同通径的标准管路接头中心高匹配，可直接替换现有回路中的同规格集成阀块，无需调整周边管路的布置位置；顶部螺纹孔的轴线与主体安装面保持垂直，保证阀件安装后的密封面贴合度，避免出现偏载导致的密封失效；底部垂向接口的伸出长度经过控制，不会与下方的安装基板产生干涉，同时预留了足够的接头拧装操作空间。构件材质选用AISI1020钢，这种低碳钢具备良好的切削加工性能，焊接性能优异，同时能够承受常规液压与气动回路的工作压力，经过表面发黑或者镀锌处理后可具备不错的防锈能力，适配多数工业工况的使用要求。

　　在实际建模过程中，需要重点关注各流道交汇处的相贯线处理，避免出现建模时的薄壁或者尖角结构，否则实际加工时会出现应力集中点，在长期承压状态下容易出现开裂泄漏；各安装孔的位置度需要严格控制，保证与配对安装件的孔位对齐，减少装配时的强制对位应力；螺纹孔的深度需要匹配对应阀件的安装螺纹长度，既不能过浅导致阀件无法拧紧密封，也不能过深导致钻穿内部流道造成内泄。这类集成式构件的设计核心是在有限的空间内完成多路流体的汇流、分流与控制元件的集成，相比传统的管路拼接方案，一体化结构的抗震性能更好，在存在振动的移动设备工况下，不会出现接头松动泄漏的问题，同时装配效率更高，现场安装时仅需要对接几个外部管路接口即可完成组装，大幅减少现场管路施工的工作量。在流道设计上，各通路的通径尺寸经过匹配计算，主通路通径满足系统最大流量的通流要求，支路通径根据支路的额定流量做了缩径处理，避免不必要的空间浪费，同时控制构件的整体重量。安装凸台的厚度经过强度校核，能够承受螺栓拧紧时的压紧力，同时在系统承压时不会出现安装面变形导致的密封失效问题。
