立式铰接支撑安装座结构设计

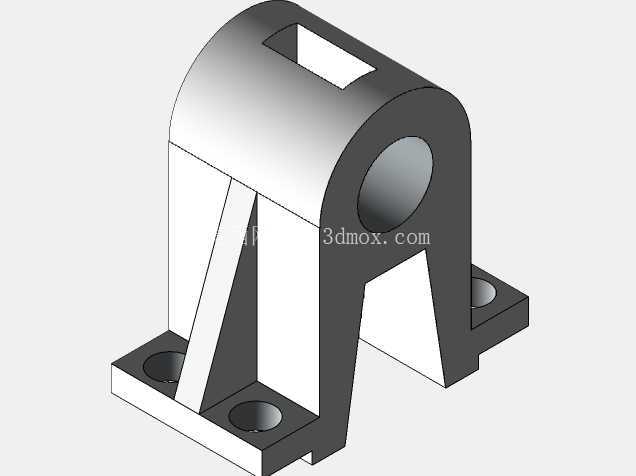

　　该零件属于机械设备中常用的铰接类支撑构件，主要应用于需要实现部件间铰接转动、同时承载径向与轴向载荷的传动连接场景，常见于自动化生产线的摆臂支撑、工装夹具的翻转机构、输送设备的连杆铰接端等位置，承担着固定铰接轴、传递工作载荷、限定部件摆动轨迹的核心作用。从结构设计来看，零件整体采用立式支撑布局，底部为双侧分体式安装法兰结构，每个法兰面上设置有沉头安装孔，可通过内六角螺栓将整个支撑座固定在设备的安装基面之上，分体式的底座设计既减少了零件整体的材料用量，也能在安装时规避基面局部凸起的干涉问题，同时两个安装支脚的间距经过校核，可保证支撑座在承受侧向倾覆力矩时不会出现安装松动的情况。

　　主体支撑段采用变截面的立臂结构，立臂与底部法兰之间设置有三角形加强筋，筋板的厚度与立臂壁厚保持一致，可有效抵消铰接孔位置传递来的径向载荷，避免立臂在长期交变载荷下出现根部断裂的问题，立臂顶部为圆弧形铰接端，中心加工有贯穿的铰接轴安装孔，孔壁的加工精度可满足与铜套、滚动轴承配合的公差要求，保证铰接轴转动时的同轴度，减少转动过程中的卡滞与异常磨损。铰接端顶部还加工有一个矩形的通槽，该槽主要用于安装铰接轴的轴向定位件，比如轴端挡片、定位销等结构，可限制铰接轴在工作过程中出现轴向窜动，避免连接部件出现脱落风险。

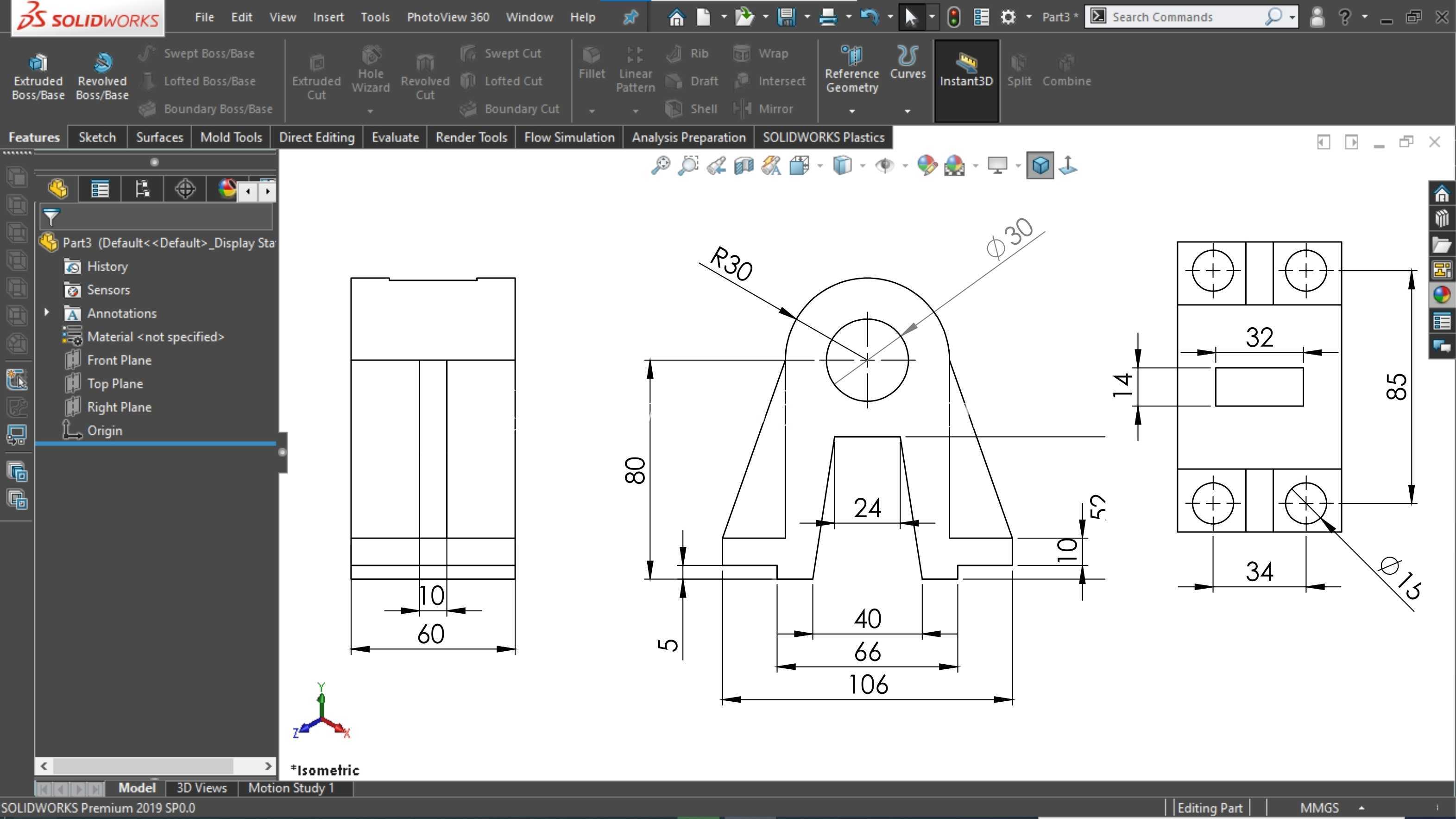

　　从安装边界来看，零件底部两个安装支脚的外轮廓尺寸决定了安装基面需要预留的最小固定空间，沉头孔的中心距符合常规机械安装的孔位标准，可直接适配常用规格的螺栓紧固件，不需要额外加工定制连接件；铰接孔的中心高度是该零件的核心安装参数，直接决定了与之配合的摆动部件的转动中心高度，在设备整体布局时需要根据该尺寸校核摆动部件的运动轨迹，避免转动过程中与周边结构出现干涉。设计过程中优先考虑了零件的加工工艺性，所有的棱角位置都设置有工艺倒角，既可以避免加工完成后锐边划伤装配人员，也能减少热处理过程中的应力集中问题；主体结构的壁厚保持均匀，避免铸造或者3D打印过程中出现缩孔、变形等缺陷，铰接孔的加工余量预留合理，可在一次装夹中完成内孔的精加工，保证孔的圆柱度与表面粗糙度要求。

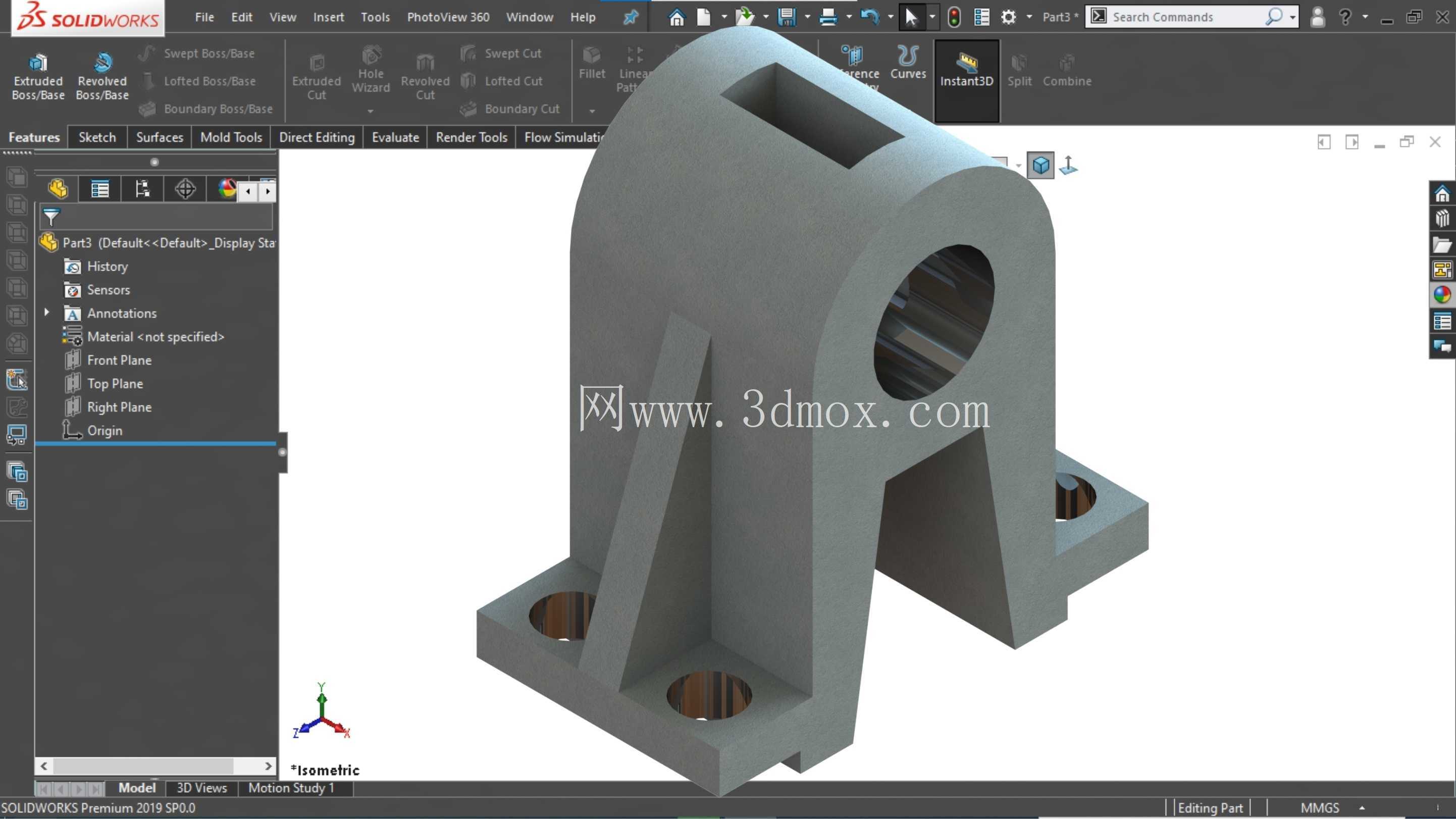

　　在实际工况应用中，该支撑座可承受的载荷方向覆盖铰接孔的径向全周，加强筋的位置正对载荷传递的主路径，可将铰接点承受的载荷均匀分散到底部的两个安装支脚，再通过安装螺栓传递到设备基座上，不会出现局部应力过大的问题；分体式的底座结构也让零件在检修维护时更加方便，不需要拆卸上部连接的摆动部件，只需要松开安装螺栓即可将支撑座整体拆下，更换内部磨损的轴套或者轴承。对于三维建模学习者而言，该零件涵盖了拉伸、切除、筋特征、倒角、异型孔向导等多个常用的建模命令，建模过程中需要注意各特征之间的父子关系，尤其是加强筋与立臂、底座之间的几何约束，保证筋板与相邻面完全贴合，避免出现建模间隙；同时铰接孔与顶部矩形槽的位置关系需要严格按照尺寸定位，保证后续装配时定位件可以正常安装。在实际选型使用时，需要根据所连接部件的重量、工作时的冲击载荷大小，选择对应材质的该类支撑座，轻载场景下可选用铝合金材质降低整体重量，重载冲击场景下则需要选用45号钢或者铸钢材质，同时对铰接孔表面进行淬火处理，提升孔壁的耐磨性能，延长零件的整体使用寿命。
