双铰接式连接固定支座结构设计

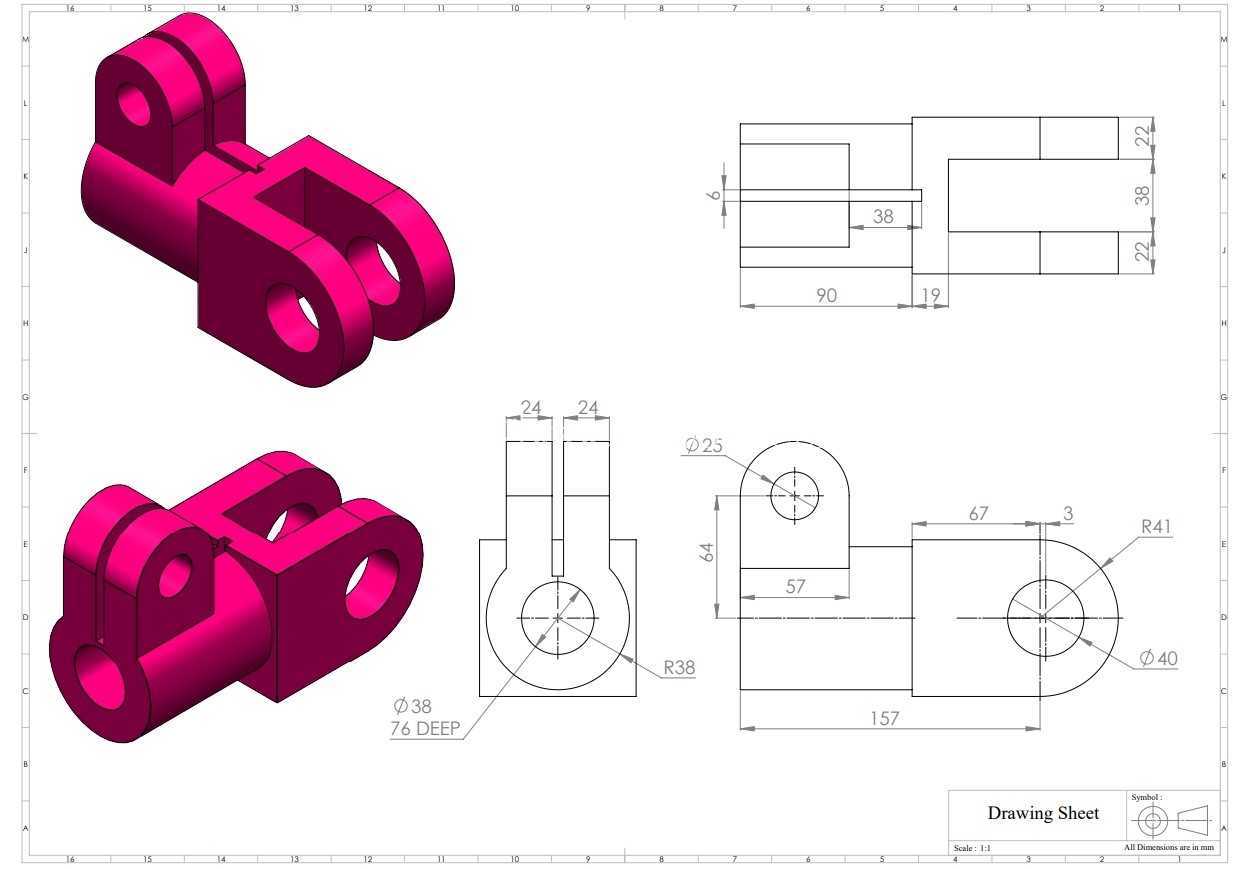

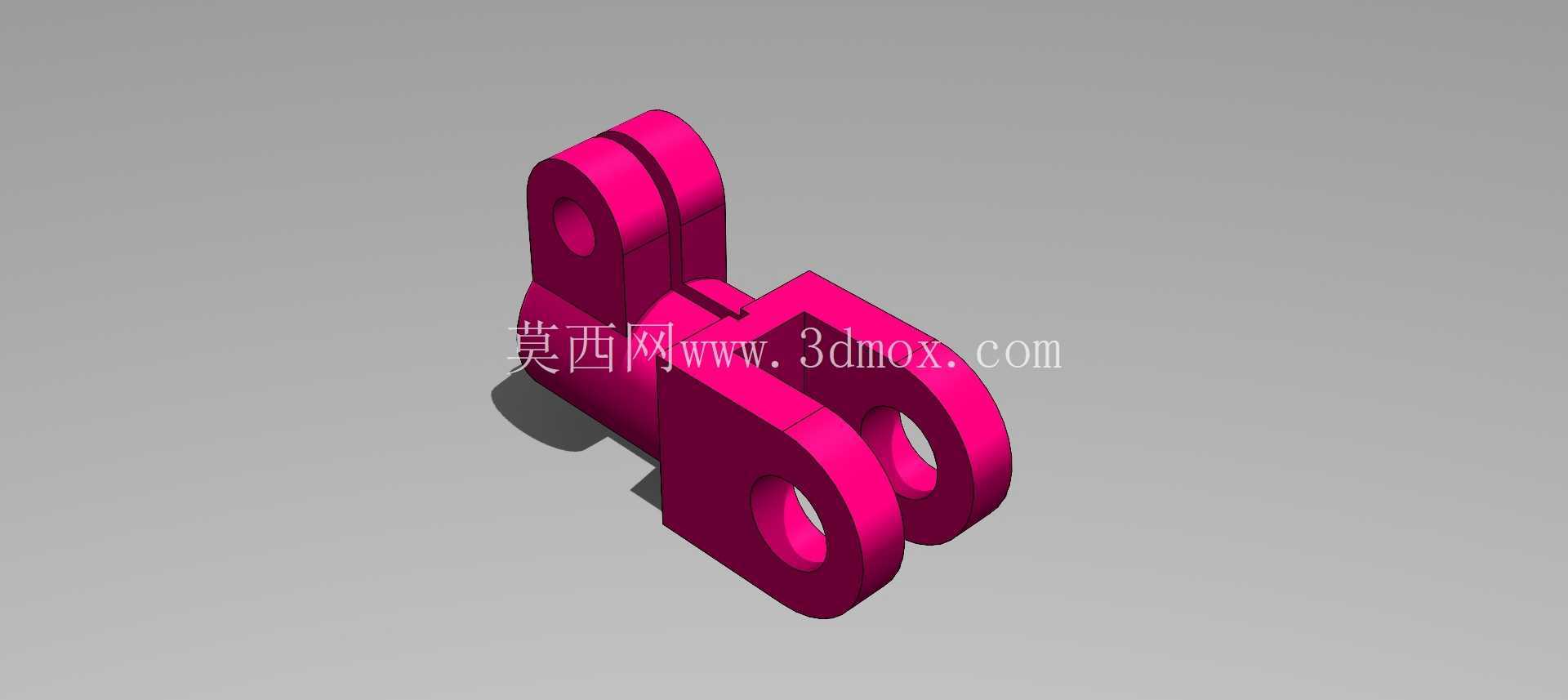

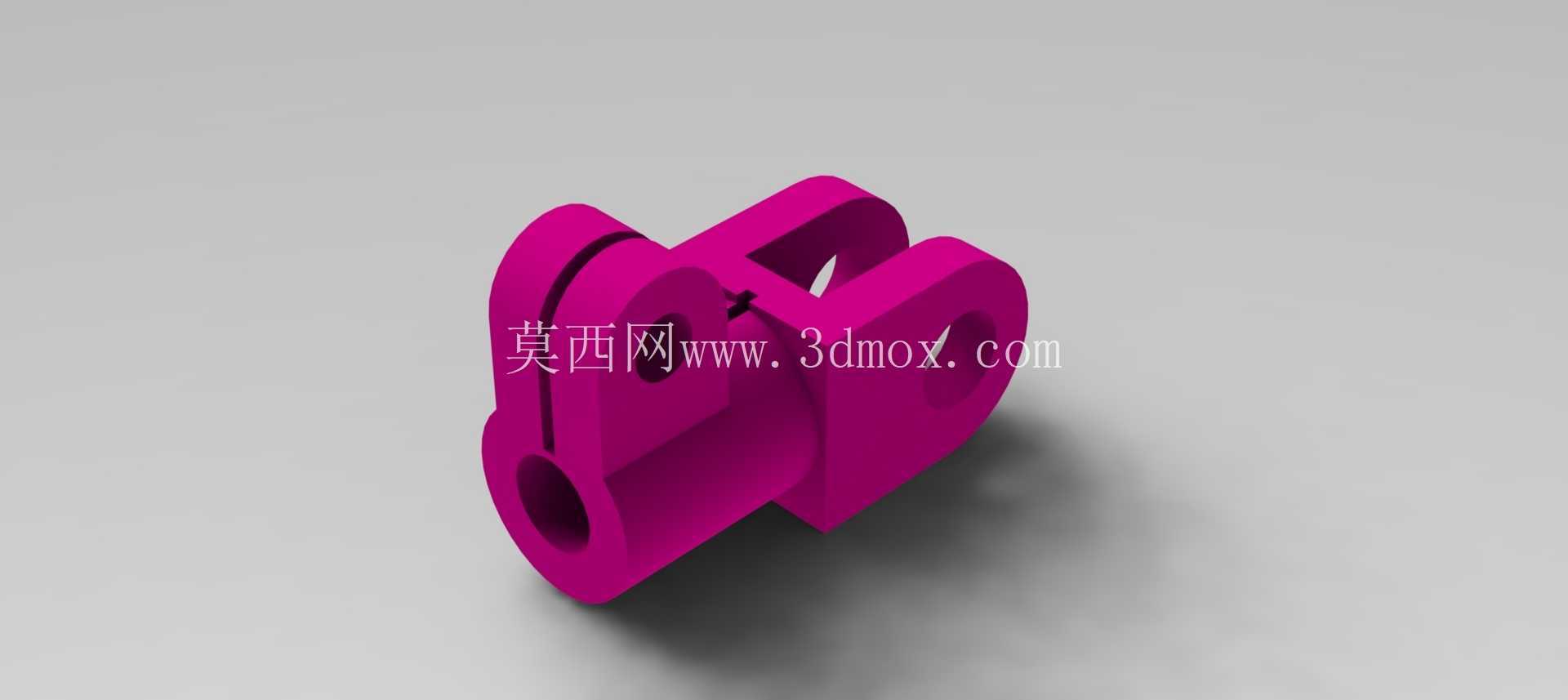

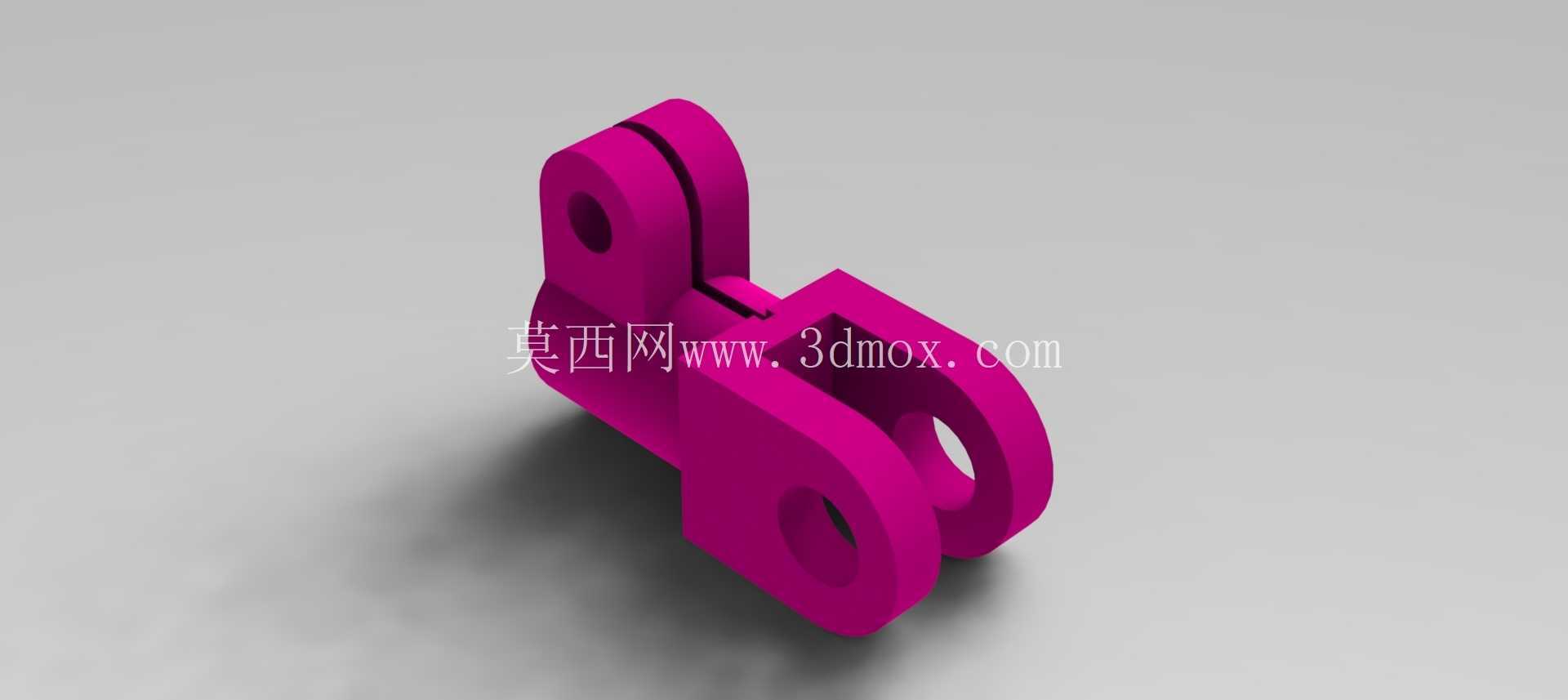

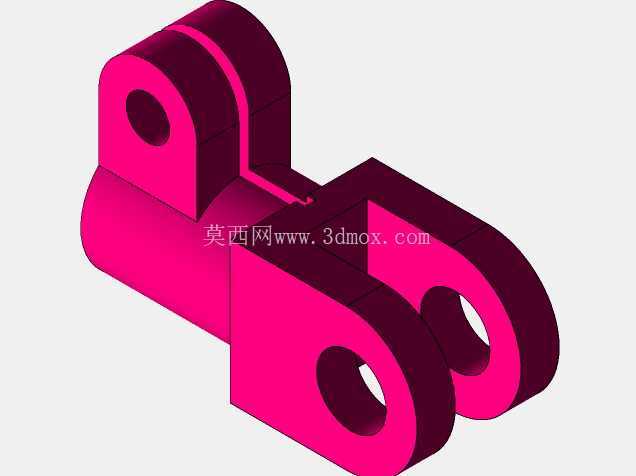

　　这类双铰接结构的连接支座，在轻工自动化输送线、小型工装夹具的摆臂联动机构里应用十分普遍，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅度的摆动扭矩，避免构件硬连接出现的应力集中问题。从结构功能来看，该零件分为两个铰接端，单耳端与双耳端分别对应不同的对接构件，单耳端的通孔用于穿装销轴与主动摆臂连接，双耳端的两个同轴通孔用于对接从动构件，两个铰接孔的轴线呈空间垂直排布，能够实现两个平面内的摆动自由度，适配多维度的小行程联动需求。设计过程中首先要确定安装边界，单耳端的耳片厚度需要匹配对接构件的卡槽宽度，双耳端的两片耳片间距要略大于对接单耳的厚度，预留0.1-0.2mm的装配间隙，避免装配后出现卡滞；铰接孔的直径公差选用H7级，与标准销轴的g6公差形成间隙配合，保证摆动顺畅的同时不会出现过大的旷量。零件的主体连接段采用等壁厚的实体结构，在两个铰接端的过渡位置做了圆角处理，避免应力集中在转角位置，在长期交变载荷作用下出现疲劳断裂的问题。

　　从安装适配性来看，该零件的整体外形尺寸紧凑，单耳端的外圆直径比耳片宽度大2mm左右，形成限位台阶，装配时销轴穿装后可以通过卡簧在台阶位置固定，不需要额外加工卡簧槽在耳片外侧，简化了加工工序；双耳端的外侧同样做了倒角处理，方便对接构件的快速对位，在自动化设备的快速装配场景下能够减少对位调整的时间。实际应用场景中，这类零件常被用在小型气动摆杆机构、包装设备的料仓挡料联动结构、3C产品组装工装的压头摆动连接位置，相比单铰接的连接结构，垂直双铰接的设计能够补偿安装过程中两个构件的同轴度误差，降低对安装面加工精度的要求，即使安装面存在小角度的偏差，也能通过两个铰接端的自适应摆动保证传动顺畅，不会出现憋卡的问题。

　　设计时还要考虑受力特性，零件的受力主要集中在两个铰接孔的孔壁位置，因此孔壁的厚度要满足剪切强度要求，按照常用的45号钢材质计算，孔壁厚度不小于销轴直径的0.8倍，就能满足常规轻载传动的强度需求；如果是用于有冲击载荷的场景，还可以在孔内镶嵌铜套，减少孔壁的磨损，延长零件的使用寿命。零件的表面没有多余的装饰结构，所有的平面都是加工基准面，底部的平面可以作为安装时的定位基准，加工时一次装夹就能完成两个铰接孔的镗削加工，保证两个孔的轴线垂直度公差在0.05mm以内，避免装配后出现摆动阻力过大的问题。

　　在实际选型替换时，只需要确认两个铰接孔的直径、耳片的厚度与间距、两个铰接中心的中心距这几个核心参数，就能完成同功能零件的替换，不需要修改周边构件的安装尺寸，适配性较强。这类零件虽然结构简单，但是在联动机构中属于核心的受力连接件，设计时如果忽略了过渡圆角、孔位公差这些细节，很容易在使用过程中出现耳片断裂、孔位磨损过快的问题，建模过程中需要重点关注两个铰接孔的同轴度、轴线垂直度，以及各位置的壁厚均匀性，避免出现壁厚突变导致的应力集中问题。
