合金钢桥壳壳体结构设计

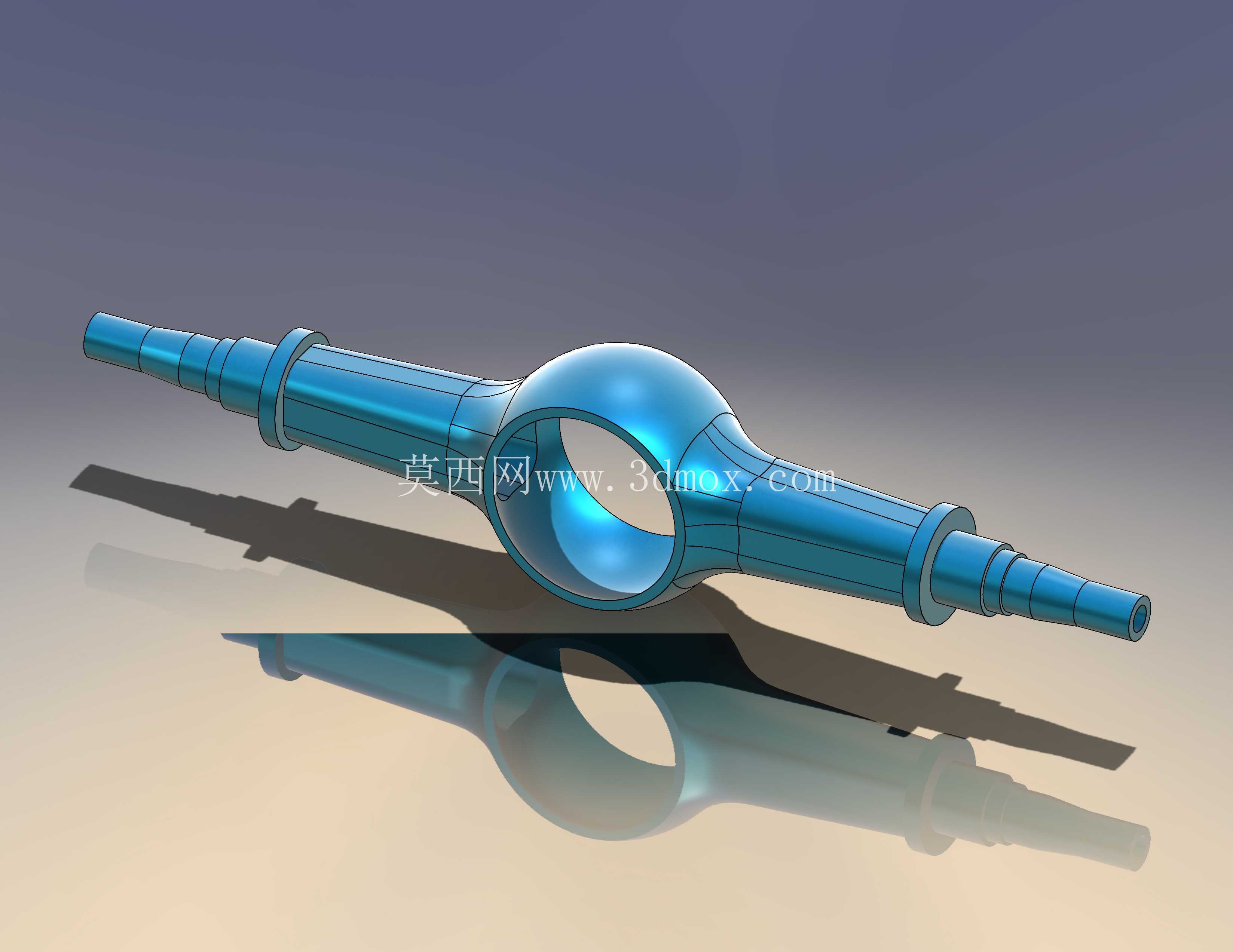

　　该零件为车辆驱动桥核心承载壳体构件，整体采用合金钢材质打造，主要应用于商用车、非道路工程车辆的驱动桥总成中，承担承载车身载荷、包覆主减速器与差速器总成、传递行驶扭矩的核心作用，是底盘行驶系统中兼顾承载与传动防护的关键结构件。从实际装车场景来看，该部件安装于车辆底盘中部两侧车轮之间，两端轴颈部位直接对接轮毂轴承单元，中部球形腔体预留主减速器、差速器的安装空间，腔体侧面开设的注油、检修开口可满足后期维保的操作需求，整体安装边界需匹配车架悬架的连接点位，两端轴颈的同轴度直接影响车轮行驶的跳动量与轴承使用寿命。

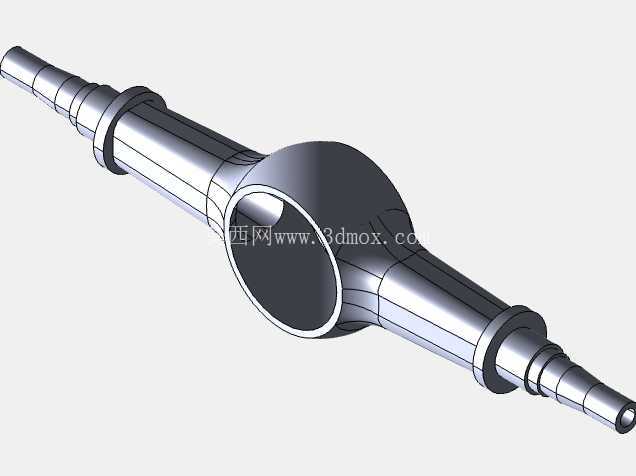

　　设计过程中优先考虑承载工况下的应力分布，中部球形腔体采用变壁厚设计，在悬架安装支座、轴颈过渡区域做局部加厚处理，避免重载工况下出现应力集中断裂的问题。建模阶段先通过旋转特征构建整体轴颈与腔体的基础轮廓，再通过凸台拉伸特征添加悬架安装座、油管接口、传感器安装位等附属结构，所有棱边位置均做圆角过渡处理，一方面消除加工过程中的应力集中隐患，另一方面避免装配过程中锐边划伤密封件或操作人员。腔体内部做镜面级光滑处理，可减少齿轮油流动阻力，避免金属碎屑在腔体内壁棱角处堆积，同时降低润滑油搅动过程中的温升，提升传动系统的运行稳定性。

　　从结构细节来看，两端轴颈采用阶梯轴设计，不同轴段分别对应轮毂轴承内圈配合位、油封安装位、锁紧螺纹位，各轴段的直径差严格匹配轴承、油封的标准安装尺寸，轴肩位置的圆角半径经过应力校核，既保证轴承安装的轴向定位精度，又避免轴肩处应力集中引发的疲劳断裂。中部球形腔体的壁厚从中心向两端轴颈逐步过渡，避免壁厚突变带来的铸造或锻造缺陷，腔体上开设的多个凸台安装面均做平面度处理，保证密封垫安装后的密封性能，防止齿轮油渗漏。壳体外表面的非配合面做均匀的壁厚处理，在保证整体强度的前提下尽可能降低零件自重，减少车辆行驶过程中的簧下质量，提升底盘行驶的平顺性。

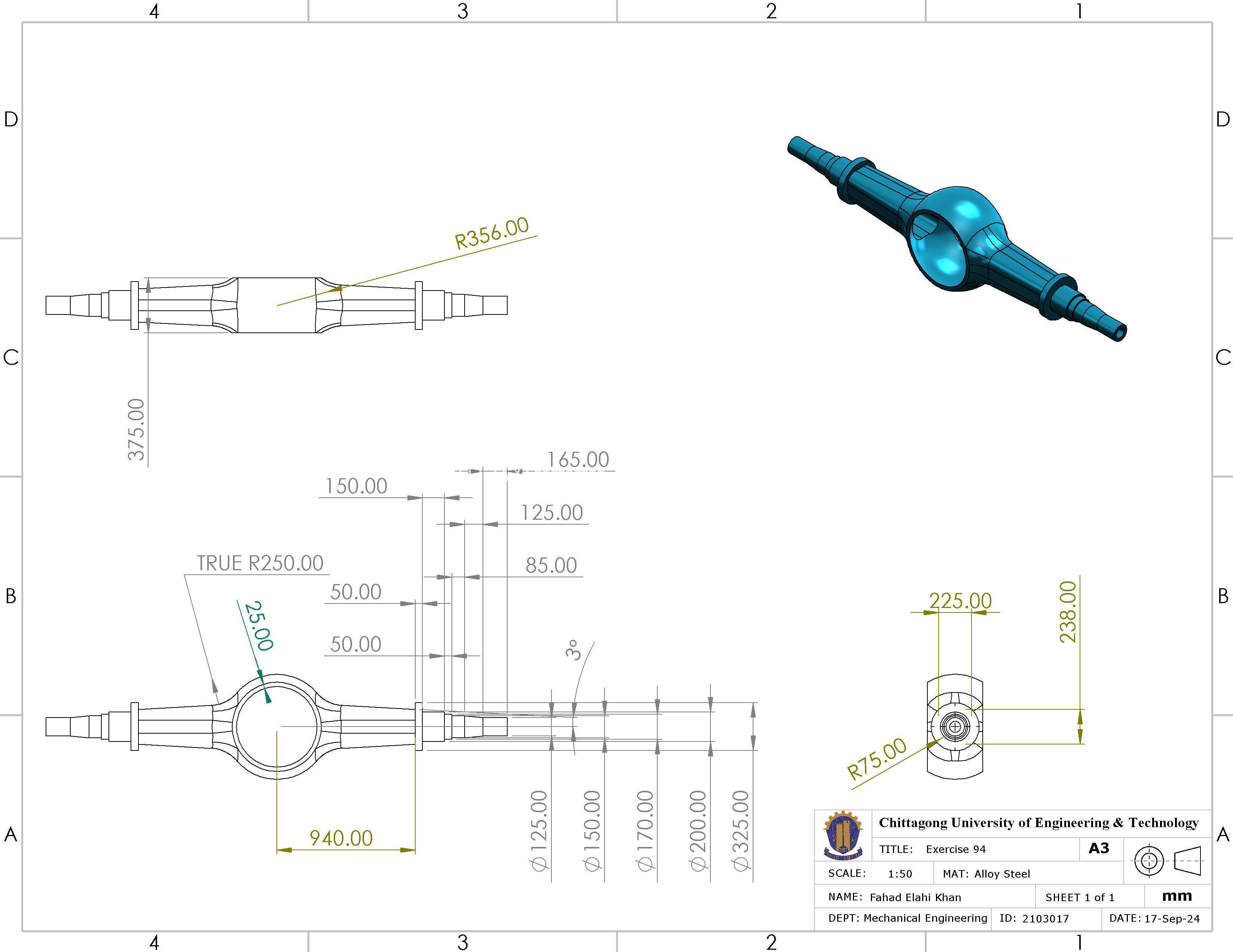

　　在实际工程应用中，该类壳体零件的加工需经过锻造、粗加工、热处理、精加工、表面处理等多道工序，建模阶段的所有尺寸标注均预留加工余量，配合面的尺寸公差、形位公差严格满足行业标准要求，两端轴颈的同轴度、腔体安装面的平面度、各凸台安装孔的位置度均经过装配干涉校验，可直接对接后续的工程图输出与数控加工编程。设计过程中充分考虑零部件的装配工艺性，所有安装孔位均预留足够的操作空间，方便装配过程中螺栓的拧紧操作，腔体内部的流道设计无死角，可保证齿轮油在腔体内正常循环，带走传动部件运转产生的热量，同时保证金属碎屑可顺利随油液流动到放油口位置，方便维保过程中的杂质清理。

　　从结构可靠性角度出发，该壳体的设计充分考虑了车辆行驶过程中的复杂工况，包括垂直冲击载荷、纵向驱动力与制动力、侧向转向力等多种载荷的叠加作用，通过有限元仿真对薄弱位置做结构优化，在不增加整体重量的前提下提升结构的抗疲劳性能。两端轴颈与轮毂轴承的配合面采用过盈配合设计，保证轴承内圈与轴颈的同步转动，避免长期运转过程中出现轴颈磨损的问题。油封安装位的表面粗糙度满足密封件的安装要求，可有效防止润滑油泄漏与外部泥水、灰尘进入桥体内部，延长传动部件的使用寿命。
