带安装法兰座的中空轴支撑结构件

　　这类带安装法兰的中空轴支撑结构，在中小型机电设备的传动、定位场景中应用十分普遍，常见于小型输送线的辊筒端部支撑、气动执行元件的导向基座、低压配电设备内的绝缘轴定位座等场景，核心作用是为穿设其中的轴类零件提供稳定的径向支撑，同时通过底部法兰实现与设备机架的可靠固定，避免轴系运转过程中出现偏摆、窜动问题。

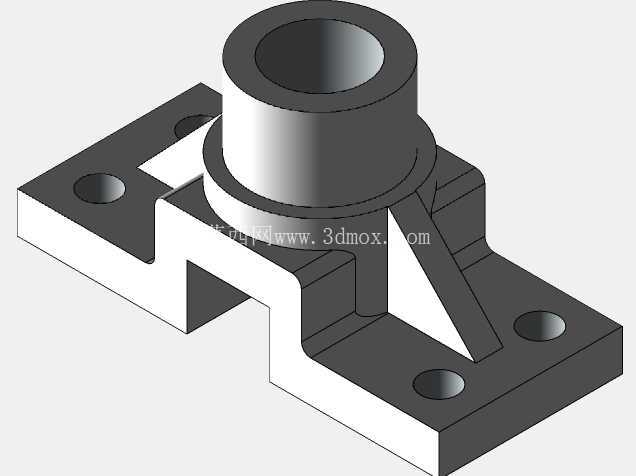

　　从结构功能来看，上部的中空筒体是核心承载部位，内孔需根据适配的轴径做对应公差匹配，若用于旋转轴支撑，内孔可预留轴承安装位，装配标准滚动轴承降低运转摩擦阻力；若用于固定导向轴，内孔可直接加工导向公差带，搭配油槽实现自润滑导向。筒体与底部安装法兰之间设置的三角加强筋，是结构强度优化的关键设计，这类加强筋沿筒体周向均匀分布，可有效抵消轴类零件传递的径向弯矩，避免筒体与法兰连接位置出现应力集中断裂，相比无加强筋的结构，同等壁厚下抗侧弯载荷能力可提升40%以上，同时无需额外增加筒体壁厚，能有效控制零件整体重量。

　　底部的安装法兰采用不对称的L型布局？不对，仔细看结构是双侧延伸的安装板，每侧安装板上设置两个沉头安装孔，四个安装孔呈矩形分布，安装时可通过内六角螺栓将零件固定在设备的安装基板上，沉头孔设计可保证螺栓头完全埋入法兰平面内，不会突出表面干涉其他相邻零件的装配。安装法兰的底面需做平面度加工处理，保证安装后与基板完全贴合，避免装配后筒体轴线出现倾斜，影响轴系的同轴度要求。

　　设计这类零件时，首先要明确适配轴的直径与载荷类型，若承受的是径向冲击载荷，需适当加大筒体壁厚，同时增加加强筋的厚度与高度；若仅承受静态导向载荷，可适当减小壁厚降低材料成本。安装孔的位置尺寸需严格匹配设备机架的预装孔位，孔距公差一般控制在±0.1mm以内，保证装配时无需额外修配即可顺利安装。筒体的内孔与安装法兰底面的垂直度是核心形位公差要求，一般需控制在0.02mm/100mm以内，否则会导致穿入的轴出现卡滞、磨损加快的问题。

　　从安装边界来看，这类零件的整体占用空间较小，底部法兰的轮廓尺寸一般在100mm见方以内，筒体高度根据安装需求可做调整，安装时需在法兰底面与基板之间预留调整垫片的位置，方便后期调整轴系的同轴度。若用于有防尘、防水要求的场景，可在筒体上端面加装密封端盖，内孔位置搭配密封圈，避免外界粉尘、水汽进入筒体内部磨损配合面。

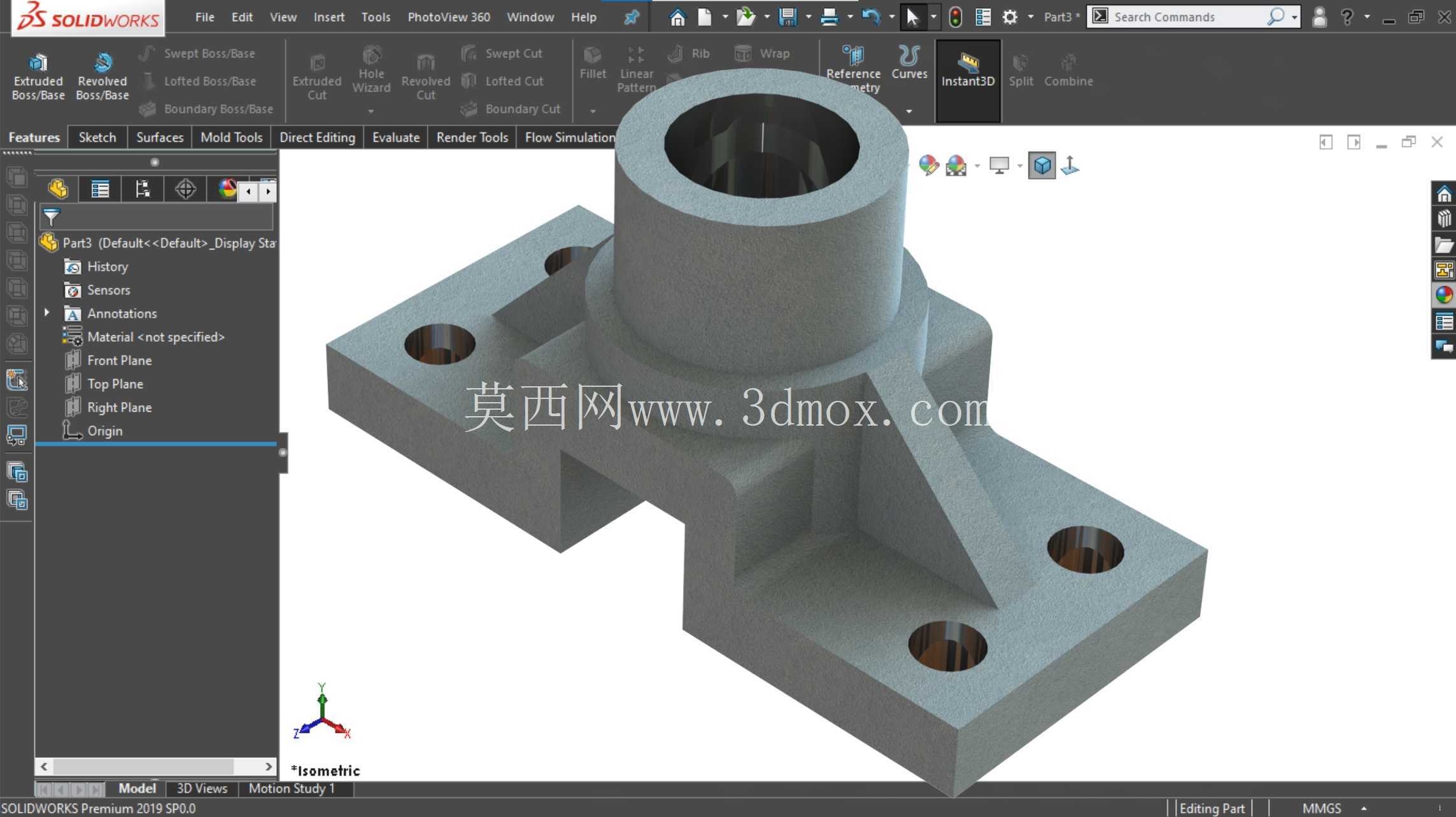

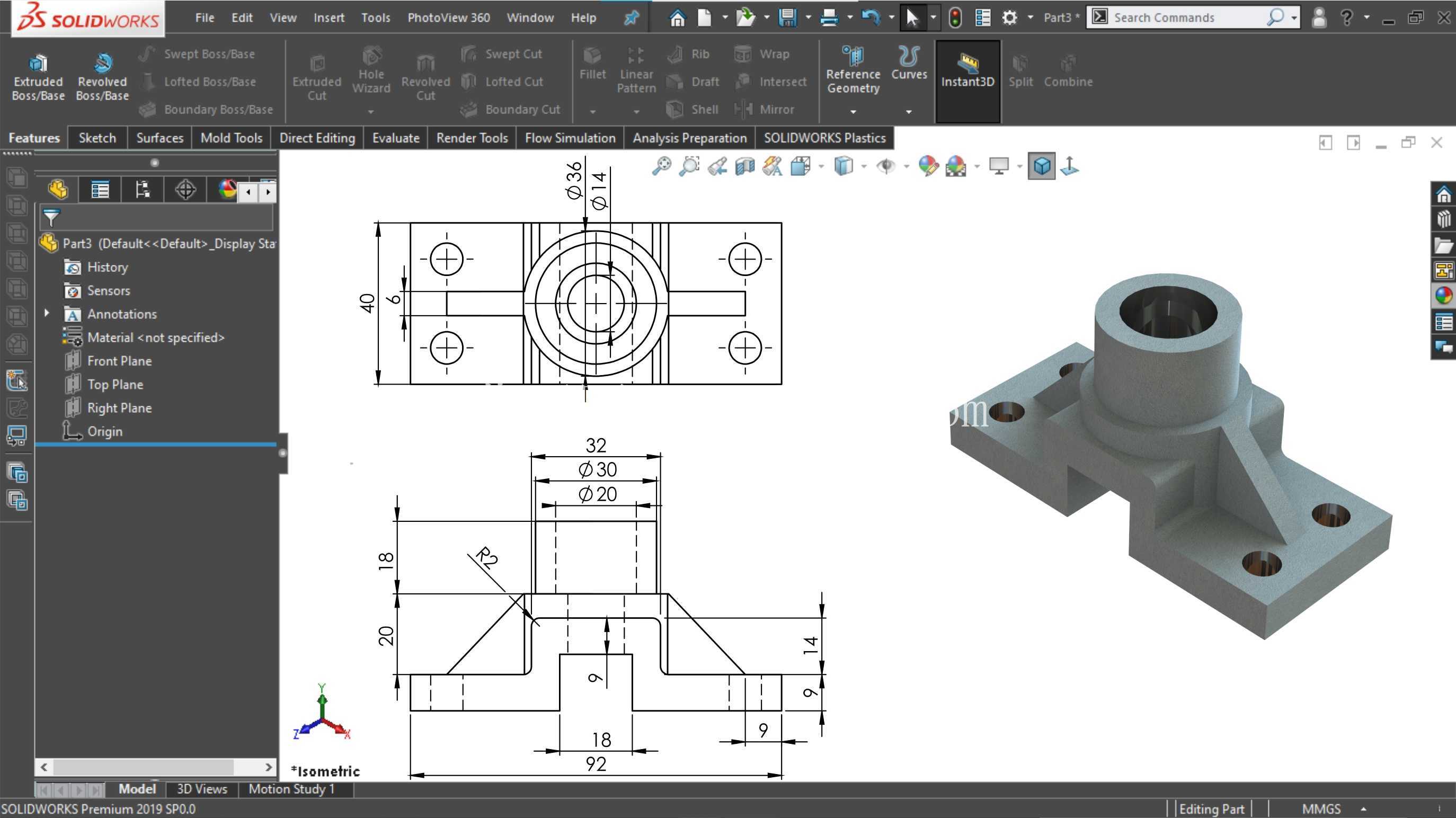

　　在实际建模过程中，这类零件适合采用拉伸、凸台、切除的基础特征完成，加强筋部分可通过筋特征快速生成，安装孔可通过异型孔向导直接调用标准沉头孔参数，保证孔位尺寸符合紧固件安装标准。建模时需注意各部位的圆角过渡，尤其是加强筋与筒体、法兰连接的位置，需设置不小于R2的铸造圆角或加工圆角，避免热处理或受载时出现应力开裂。若零件采用铸造工艺生产，还需设置合理的拔模斜度，一般拔模角度控制在1°-3°之间，方便脱模；若采用机加工工艺生产，可适当减小毛坯余量，提高加工效率。

　　这类结构件虽然外形简单，但直接影响配套轴系的运转稳定性，设计时不能忽略细节处理，比如筒体上端的内孔倒角，可方便轴或轴承的装入，避免装配时刮伤配合面；安装孔的入口处也需设置倒角，方便螺栓顺利穿入。在不同的应用场景中，还可对结构做适应性调整，比如用于食品加工设备时，可将所有外露棱角做圆弧过渡，避免积料滋生细菌；用于重载场景时，可在法兰底部增加定位销孔，通过定位销承受横向剪切力，避免螺栓受剪断裂。
