斜向带槽定位支撑块结构设计

　　这类斜向带槽的块状支撑构件，多应用在小型工装夹具的定位工位、非标自动化设备的物料承托工位，以及教学实训的结构拆装练习场景中，作为承载与定位的基础零件使用。实际产线应用里，这类零件往往承担两个核心作用：一是通过自身斜向的安装面，为被固定的工件提供预设角度的支撑，避免额外加装角度调整垫片带来的累计误差；二是通过顶面开设的通槽结构，为配套的压块、定位销提供安装避让空间，同时可以在槽内嵌入耐磨条，减少长期往复摩擦对基体的损耗。

　　从结构设计逻辑来看，整个零件采用一体化块式结构，没有额外的拼接装配面，能最大化提升整体刚性，避免多零件拼接带来的装配间隙问题。基体底部设计有两处突出的定位凸台，对应安装基板上的定位销孔，安装时可以快速完成位置找正，不需要反复调整坐标位置，能大幅缩短工装的装配调试周期。斜向工作面的倾斜角度经过精准计算，刚好匹配常见小型电子元件、冲压小件的加工倾斜角度需求，工作面的平面度公差控制在0.02mm以内，保证被支撑工件不会因为面的不平出现装夹翘曲。

　　顶面的凹槽采用等宽设计，槽的侧壁与槽底保持垂直，槽的两端做了小尺寸的倒角处理，一方面避免装配时尖锐棱边划伤操作人员，另一方面也能减少应力集中，避免零件在长期承受交变载荷时出现棱边开裂的问题。零件整体的安装边界控制较为紧凑，长宽高尺寸适配常规的40系列铝型材工作台安装孔位，不需要额外定制转接板就能直接固定在标准工装上，适配性较强。基体的非工作面都做了去毛刺处理，所有外露棱边都倒有0.5mm的圆角，不会出现划手的锐角。

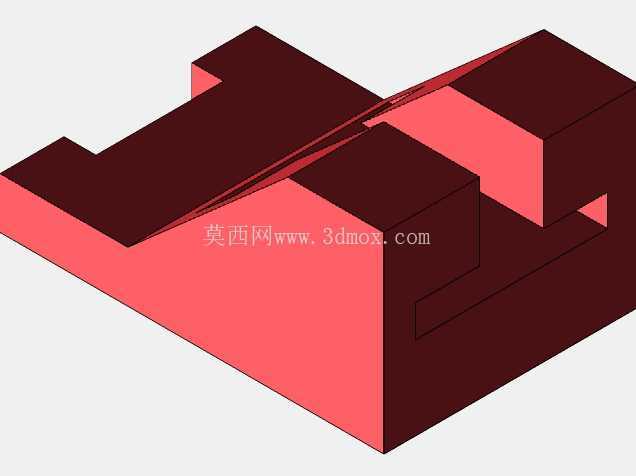

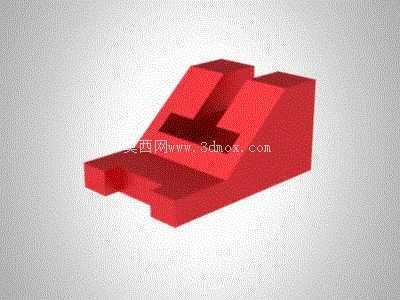

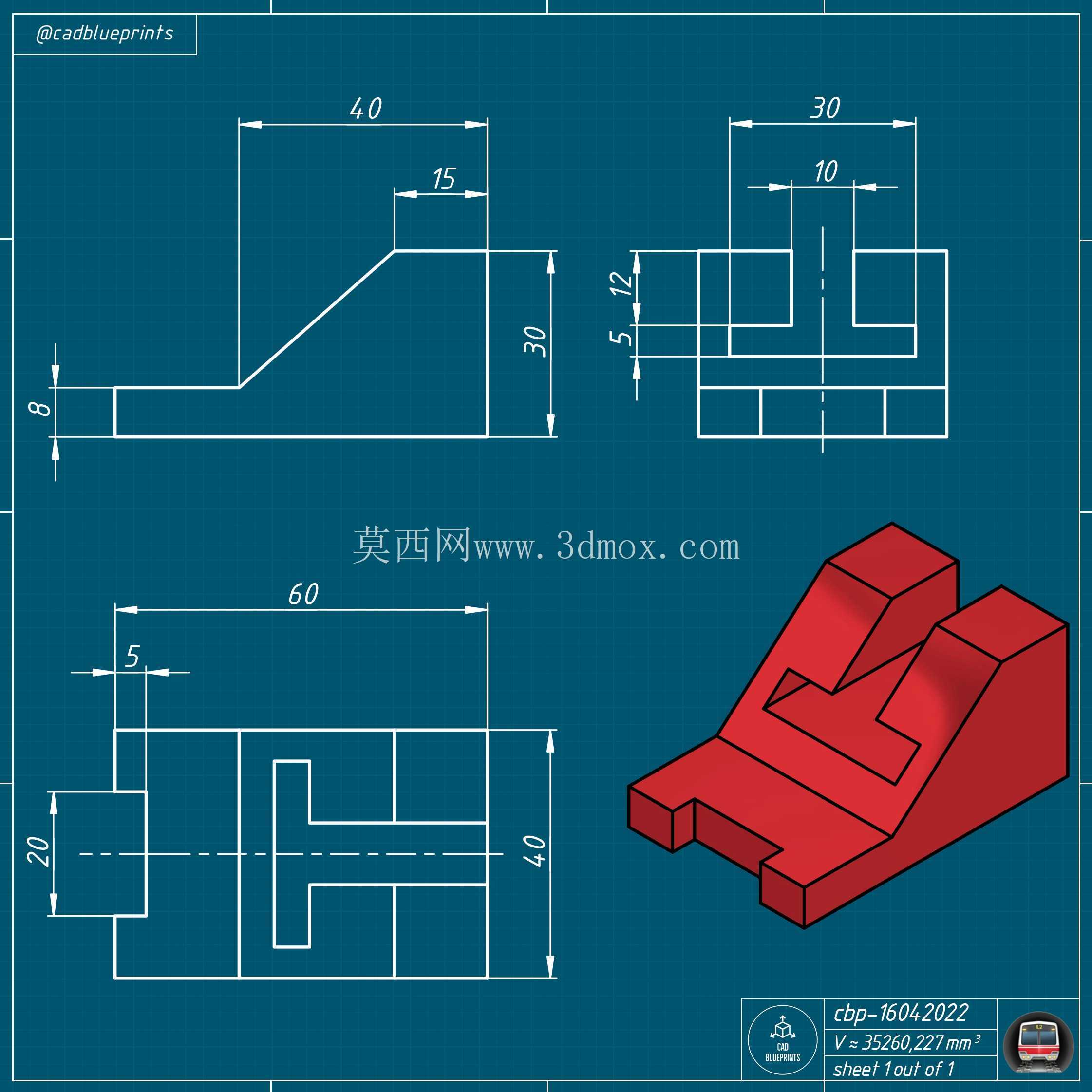

　　在实际建模过程中，这类零件的建模逻辑需要优先确定安装基准面，先以底部安装面为草图基准绘制基体的外轮廓，拉伸得到基础块体后，再以斜向工作面为基准绘制槽的轮廓，切除出通槽结构，最后添加凸台、倒角等细节特征。建模时需要注意斜向面与底面的角度公差，以及槽的对称度要求，避免后续生成工程图时出现尺寸链矛盾。这类零件虽然结构不算复杂，但非常适合用来练习基准选择、特征顺序规划、公差标注等基础建模技能，能帮助初学者建立正确的结构设计思维，理解零件设计中“基准先行、特征有序”的核心原则，避免出现建模特征混乱、后续修改困难的问题。

　　从实际使用的工况来看，这类支撑块如果应用在轻载定位场景，可以采用硬质铝合金加工，重量轻且加工成本低；如果应用在有较大压紧力的冲压工装场景，则可以选用45号钢调质处理，表面做发黑防锈处理，提升零件的耐磨性能与使用寿命。槽内如果需要频繁与压块发生相对滑动，还可以在槽壁镶嵌聚四氟乙烯耐磨片，进一步降低摩擦系数，减少零件的磨损量。安装时通过底部凸台定位后，采用内六角螺丝从底部沉头孔锁紧，固定后不会出现凸起的螺丝头影响工件放置，整个安装面保持平整，不会对工件放置造成干涉。
