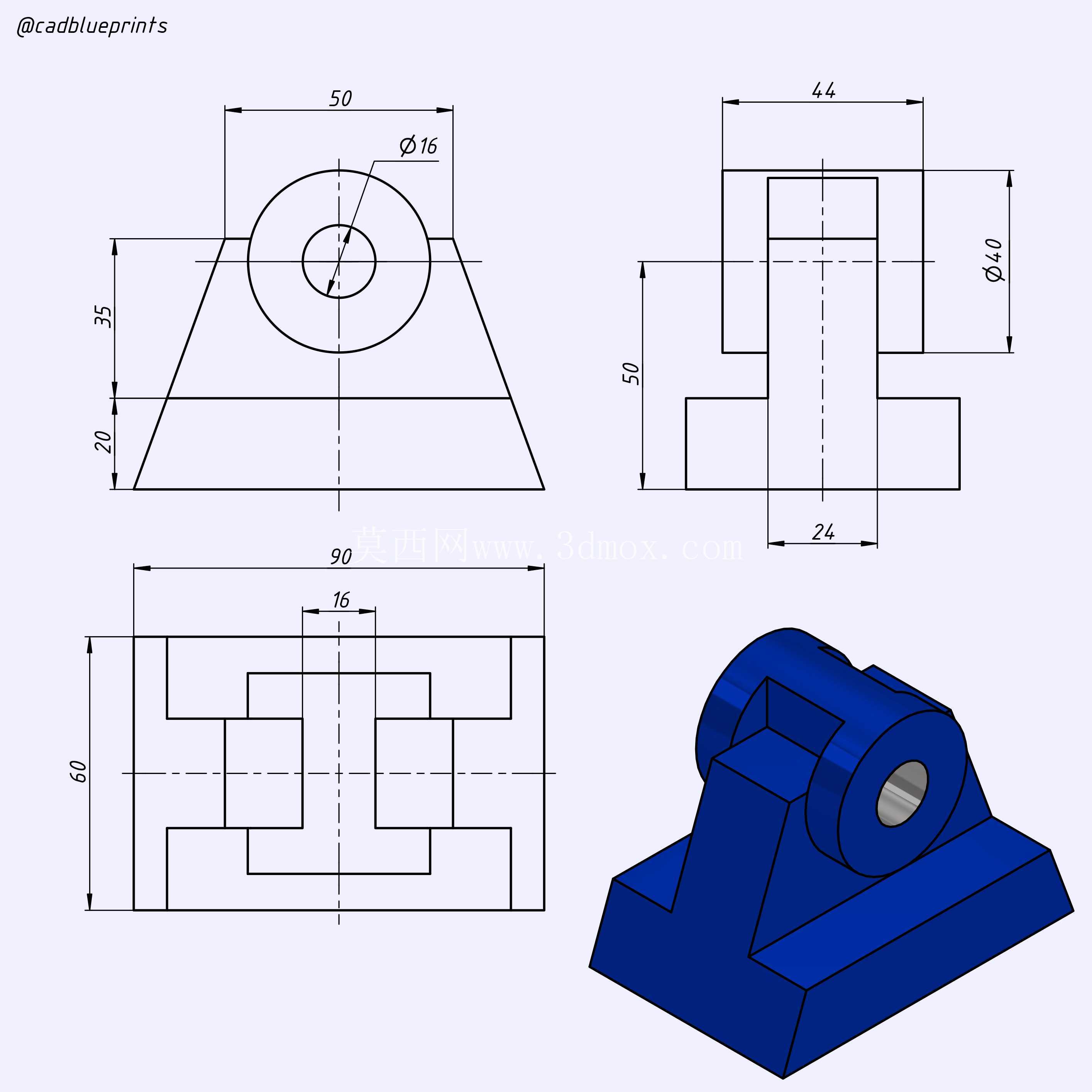

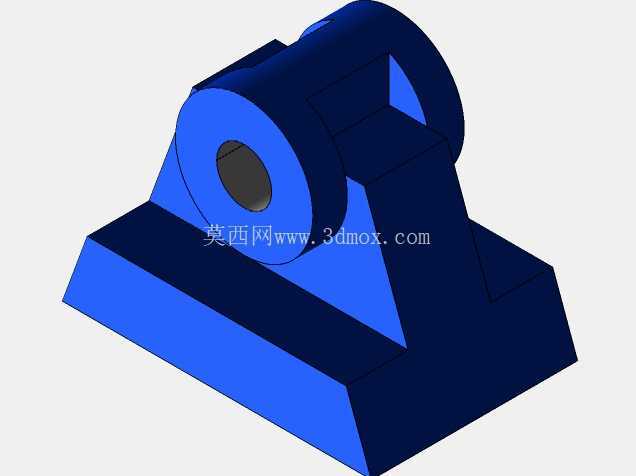

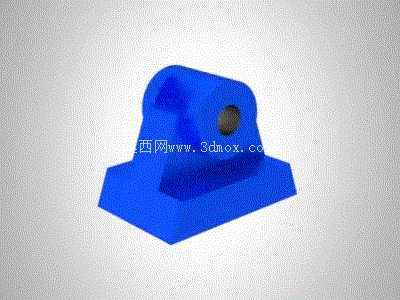

这类带安装底座的铰接支撑座,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见,核心作用是为活动连杆提供稳定的回转支撑点位,同时通过底部的安装基面实现与设备机架的刚性连接,避免铰接点位在往复载荷作用下出现偏移、窜动,保障传动链路的运动精度。从结构功能来看,上部的通孔为铰接销轴的安装位,孔壁需要与销轴保持合理的配合间隙,既要保证销轴转动顺畅无卡滞,又要控制径向窜动量在允许范围内,避免连杆运动过程中出现旷量,影响整套机构的动作一致性;孔位周边做了局部加厚处理,是因为铰接位置会持续承受连杆传递的径向载荷与交变冲击力,加厚结构可以提升孔位的结构强度,避免长期受载后出现孔壁变形、开裂的问题。
底部的法兰式安装底座是整个零件的承载基础,底座平面需要保证足够的平面度,安装时与机架基面完全贴合,避免出现点接触、线接触导致的安装应力集中;底座的轮廓做了斜向过渡衔接,既可以减少零件的整体重量,又能避免直角位置的应力集中,在承受冲击载荷时能够让应力顺着过渡面均匀分散,不会在转角位置出现应力断裂的风险。设计这类零件时,首先要根据所配套连杆的最大输出载荷,核算铰接孔的直径与孔壁厚度,确保孔位的挤压强度、抗剪切强度满足工况要求,同时要匹配对应销轴的公差带,一般铰接位采用间隙配合,既保证转动灵活性,又不会因间隙过大产生冲击噪音。
其次要确定安装底座的尺寸边界,底座的宽度与长度需要覆盖上部支撑结构的受力投影范围,保证安装后整个支撑座的稳定性,避免受侧向力时出现倾覆;底座上的安装孔位需要根据机架的安装螺孔位置做对应匹配,孔位间距要预留足够的安装操作空间,方便紧固件的装拆。从建模逻辑来看,这类零件适合采用基础特征叠加的方式构建,首先绘制底部安装底座的轮廓草图,拉伸得到底座基体,之后绘制上部支撑结构的截面轮廓,拉伸得到主体支撑部分,再对铰接孔位置做切除拉伸得到销轴安装孔,最后对所有锐边做倒角或圆角处理,去除加工毛刺,同时减少应力集中点。
实际应用中,这类支撑座的安装基面需要与机架安装面做配研处理,保证接触面积不低于85%,铰接孔内可以根据工况需求加装铜套或者自润滑轴承,降低销轴转动时的磨损,延长零件的使用寿命;如果应用在有粉尘、切削液的工况中,还可以在铰接孔外侧加装防尘密封圈,避免杂质进入孔内磨损配合面。零件的整体高度需要根据连杆的运动行程做匹配,避免连杆摆动过程中与底座或者机架发生运动干涉,上部支撑结构的侧壁厚度要均匀,避免注塑或者铸造加工时出现缩孔、变形等缺陷,保证零件的加工成品率。
