铰接式安装支座机械结构设计

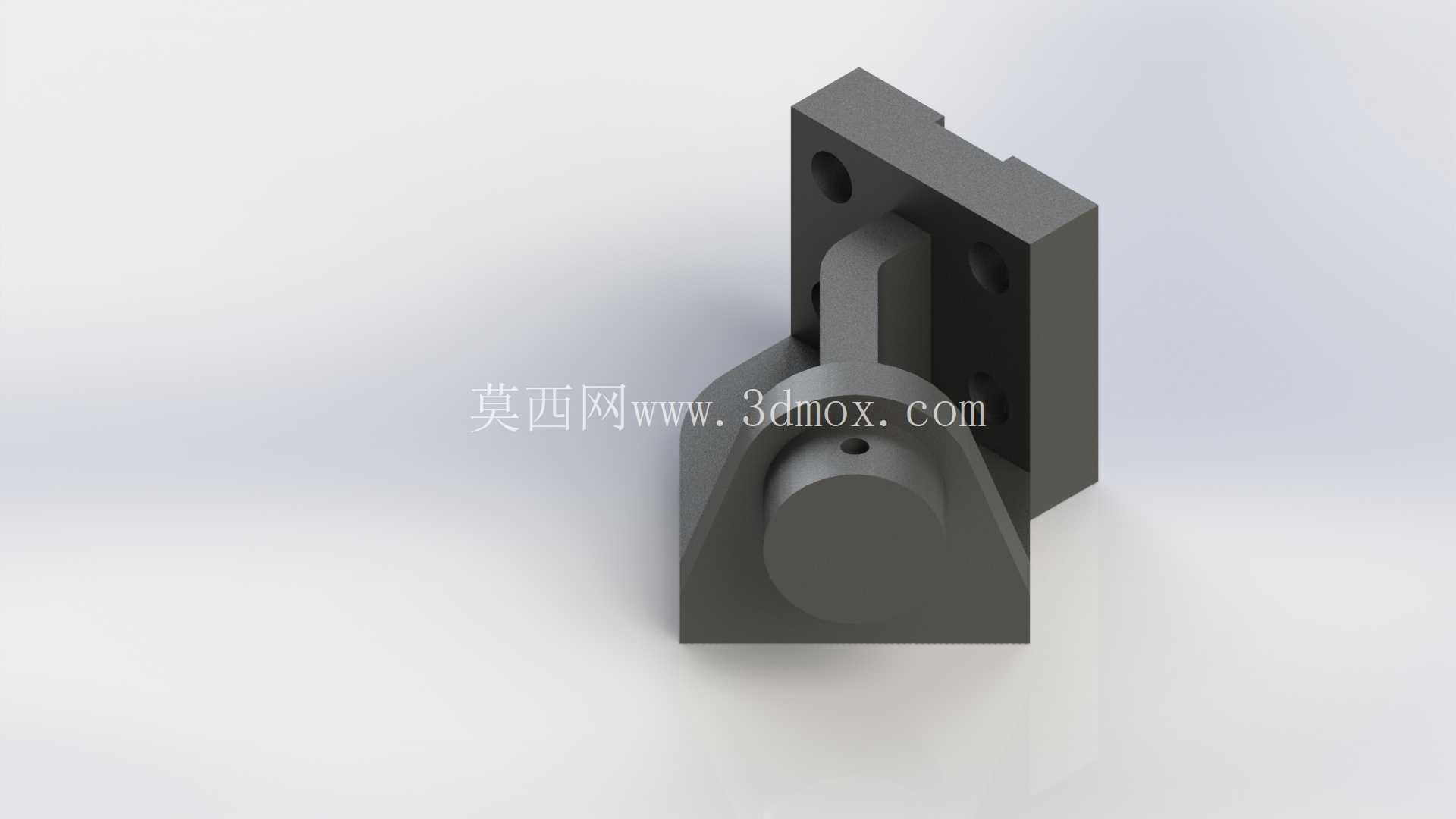

　　这类铰接式安装支座在工业自动化生产线、小型工装夹具、非标设备的活动连接环节应用十分广泛，核心作用是实现两个构件之间的定轴摆动连接，同时承担径向与轴向的复合载荷，常见于需要往复摆动的连杆机构、翻转工位定位组件、小型执行件的安装支撑场景中。从结构功能来看，该支座分为固定安装段与铰接配合段两个核心部分，后侧的立板为安装基准面，上面开设的两个沉孔用于穿设螺栓，将整个支座固定在设备的安装基板或者型材框架上，沉孔的设计可以让螺栓头完全沉入板面内，避免螺栓突出干涉铰接件的摆动行程，同时保证安装面的贴合度，减少连接间隙带来的晃动。

　　前侧的三角加强筋连接立板与底部的铰接座，这种三角支撑结构可以在不额外增加整体壁厚的前提下，大幅提升支座的抗扭、抗弯刚度，避免在承受偏载的时候出现立板变形或者铰接座偏移的问题，很多新手做结构设计的时候容易忽略加强筋的载荷传递路径，往往会把筋板做的过厚或者位置不合理，反而增加不必要的重量，这个结构的筋板从立板中部延伸到铰接座的两侧边缘，刚好把铰接点承受的载荷直接传递到安装面的螺栓孔附近，载荷路径短，应力集中系数低。中间的铰接轴孔是整个零件的核心配合面，孔的公差一般选用H7级，与配套的销轴采用间隙配合，保证铰接件摆动的时候没有卡滞，同时控制配合间隙在0.02-0.05mm之间，避免摆动过程中出现过大的窜动影响定位精度。

　　轴孔上方开设的径向小孔是用于安装紧定螺钉的，装配的时候可以通过紧定螺钉锁定销轴的轴向位置，防止设备运行过程中销轴窜出脱落，这种固定方式装拆方便，不需要额外加工轴用卡簧槽，在小型轻载的铰接结构中应用十分普遍。从安装边界来看，该支座的整体安装占用空间较小，后侧立板的安装孔距可以适配常用的30系列、40系列铝型材的安装孔位，不需要额外做转接板就可以直接固定，底部铰接座的开口宽度与配套的铰接叉耳宽度匹配，装配的时候叉耳插入铰接座的开口槽内，穿入销轴就可以完成连接，装配效率很高。

　　设计这类支座的时候，首先要明确铰接点的工作载荷大小与摆动角度范围，如果是承受冲击载荷的工况，需要适当加大轴孔的直径与立板的厚度，同时对轴孔边缘做倒角处理，减少应力集中；如果是用于洁净环境的设备，还需要在筋板与立板的连接处做圆角过渡，避免积灰难以清理。另外要注意安装面的平面度要求，一般安装基准面的平面度需要控制在0.03mm以内，如果平面度超差，螺栓锁紧之后会导致支座产生变形，进而让铰接轴孔的同轴度出现偏差，造成摆动卡滞、磨损加快的问题。在实际选型应用的时候，需要核对铰接孔的中心高，保证配套的连杆机构运动行程不会出现干涉，同时要确认销轴的长度与支座的厚度匹配，避免销轴突出过多影响周边组件的运行。这类结构看似简单，实则在细节设计上有很多需要注意的地方，比如铰接座开口槽的宽度公差，如果槽宽做的过小，叉耳无法顺利装入，装配的时候需要额外修配，增加装配工时；如果槽宽过大，会导致铰接件摆动的时候出现侧向间隙，影响机构的运动精度。还有沉孔的深度设计，需要匹配对应规格螺栓的头部高度，保证螺栓锁紧之后头部不高出安装面，不然会导致支座安装倾斜，直接影响整个铰接机构的运动精度。
