带铰接耳座的异形腔体安装支座结构

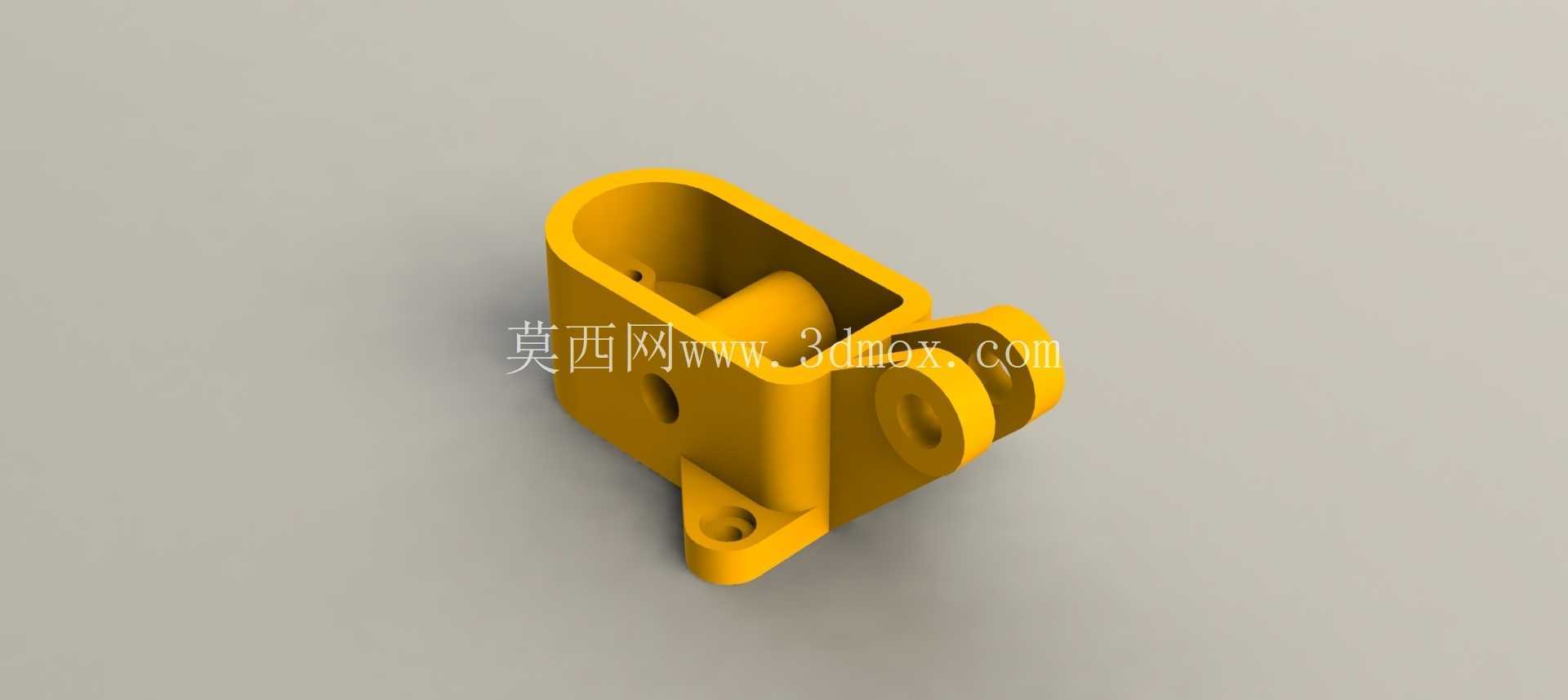

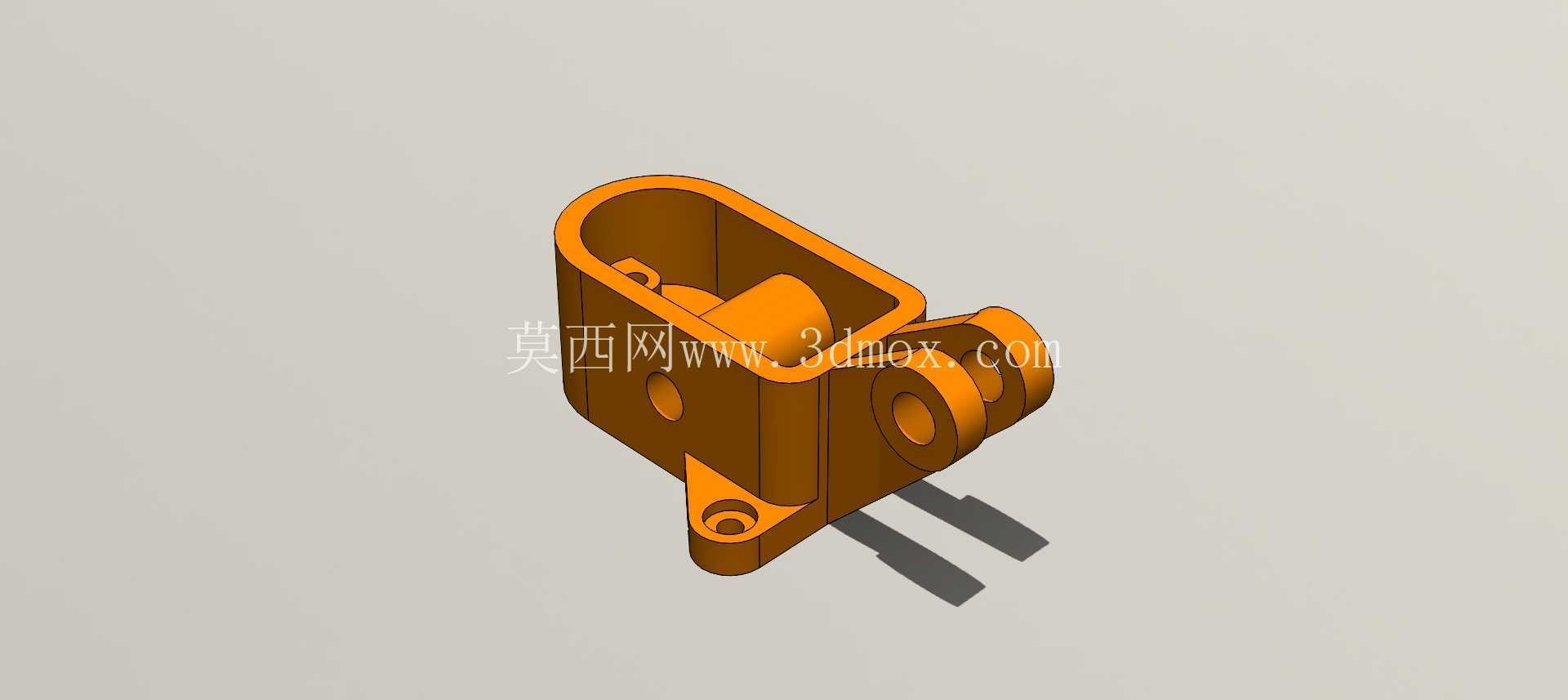

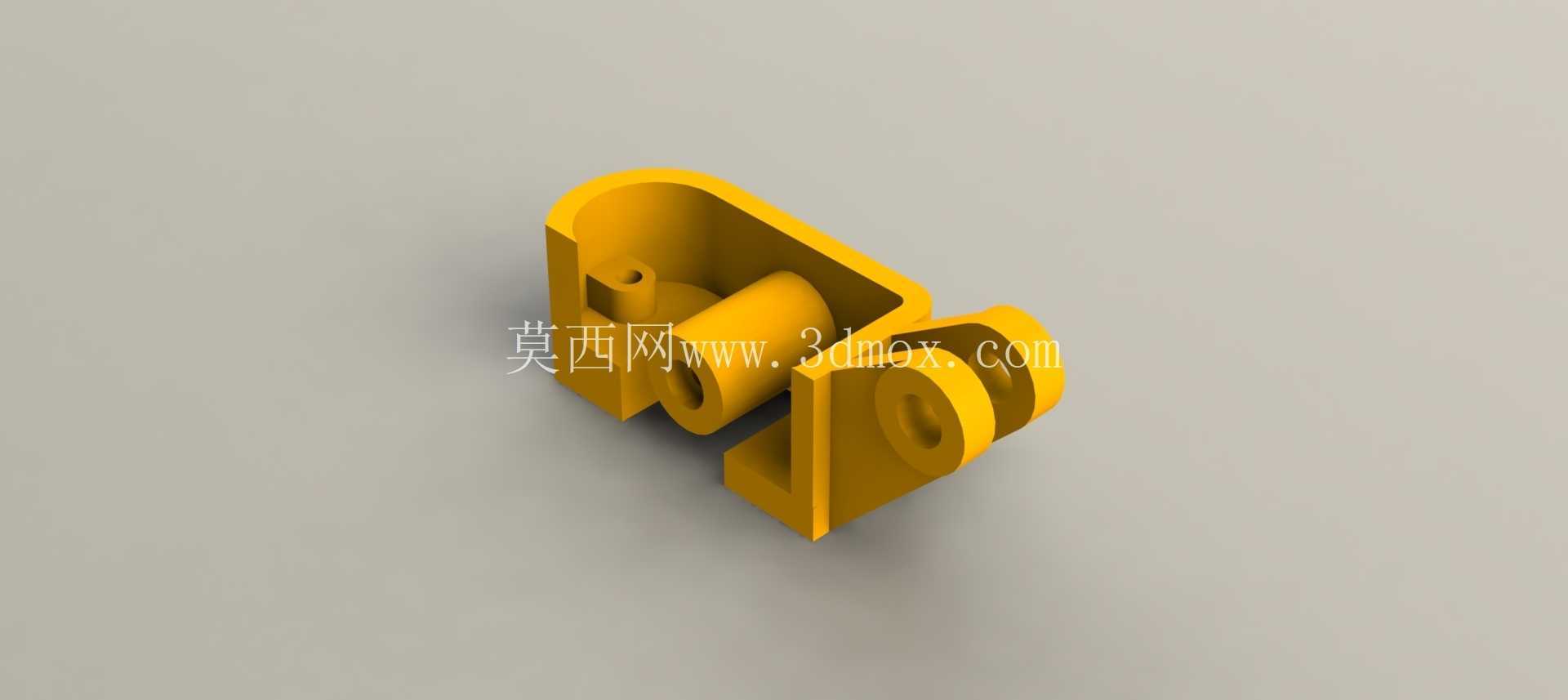

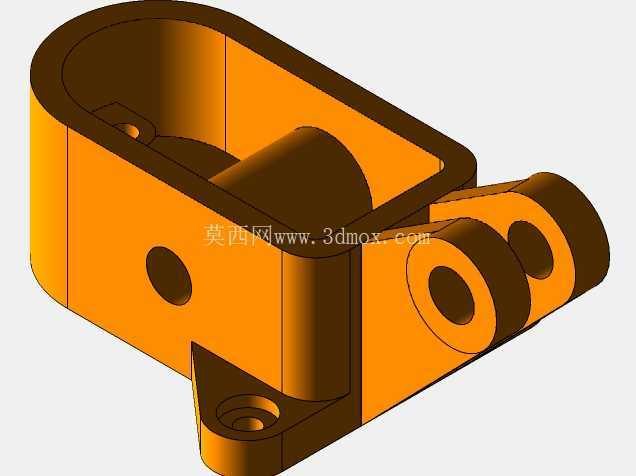

　　该构件属于小型设备配套的安装连接类五金件，常见于轻工自动化设备、小型输送线的侧装工位、桌面型工装夹具的定位模块中，主要承担两个方向的部件连接与载荷传递作用：主体的腔体部分用于容纳小型柱状执行元件，比如微型气缸的缸筒段、小型导杆的滑动衬套组件，腔体侧壁开设的径向通孔用于穿装锁紧螺钉，装入腔体的元件可通过该孔实现周向固定，避免工作过程中出现转动窜动；侧面伸出的铰接耳座带同轴通孔，用于与配套的连杆件形成转动副，实现动力的角度传递，底部延伸出的带孔安装脚用于将整个构件固定在设备的安装基板上，两个安装脚的孔位同轴度公差控制在0.05mm以内，可保证安装后构件不会出现偏斜，避免内部容纳的元件出现卡滞。从设计逻辑来看，该构件采用一体化注塑或压铸成型的结构思路，没有额外的拼接焊缝或连接螺丝，整体刚性更好，腔体的开口端做了15度的倒角引导，方便内部元件的快速装入，不会因为边缘毛刺导致装配卡阻；铰接耳的通孔做了沉孔设计，可容纳铰接销轴的端部卡簧，避免销轴工作过程中脱出，同时铰接耳与主体腔体的连接位置做了R3的圆角过渡，减少应力集中，在承受反复的铰接摆动力时不会出现根部断裂的问题。

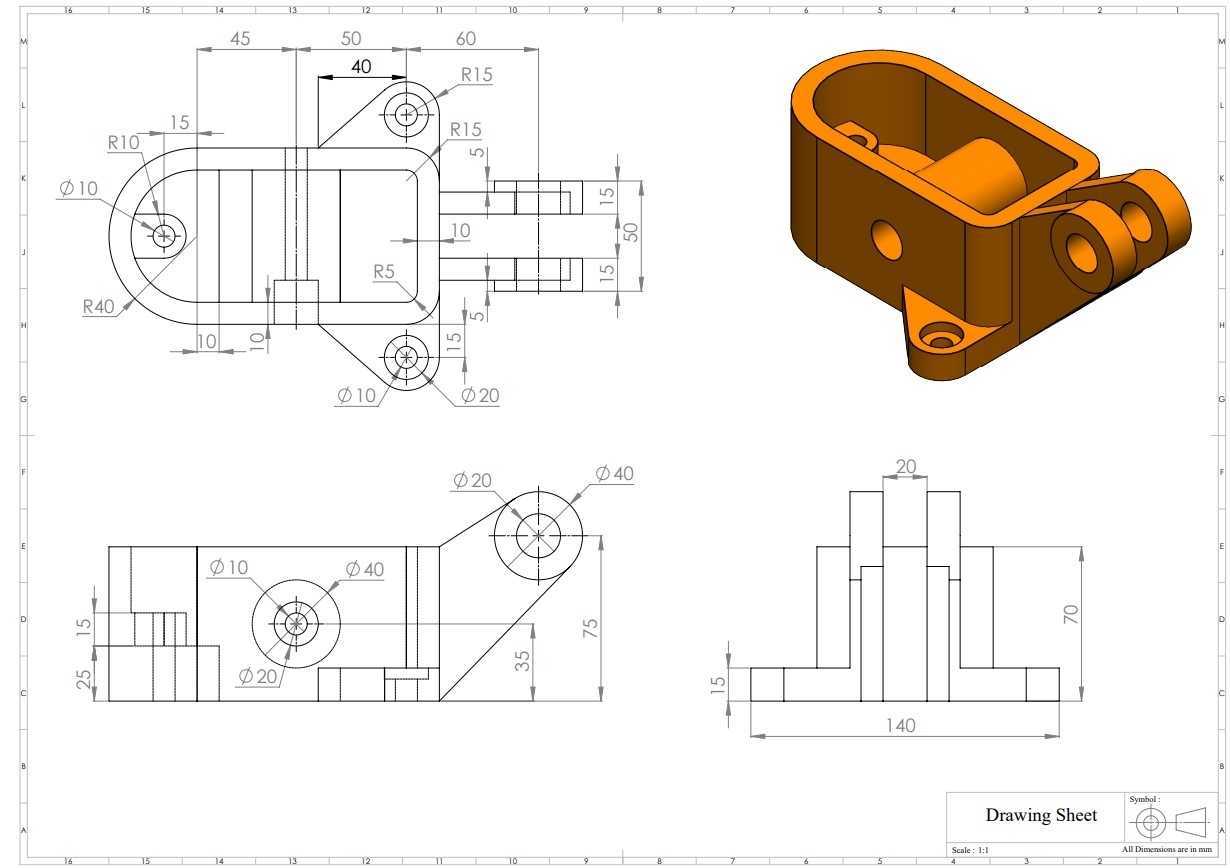

　　尺寸边界方面，该构件整体长度控制在62mm左右，宽度方向从腔体外侧到铰接耳端面的总尺寸为38mm，高度方向从安装脚底面到腔体顶面的尺寸为45mm，安装脚的两个固定孔中心距为28mm，适配M4规格的内六角安装螺丝，腔体的内孔直径为22mm，可容纳外径20mm的标准柱状元件，铰接耳的通孔直径为6mm，适配直径5mm的铰接销轴，腔体侧壁的锁紧螺纹孔为M3规格，锁紧螺丝的旋入深度控制在5mm，既可以保证锁紧力足够，又不会因为旋入过深损伤内部安装的元件。

　　实际应用场景中，这类构件常被用在小型气动摆台的连接工位、自动上料机构的料道翻转支座、小型检测设备的探头安装支架位置，相比拼接式的支座结构，一体化的结构减少了装配累积误差，安装后的重复定位精度可以控制在0.1mm以内，能够满足大部分轻工设备的工位定位需求；腔体内部的空间预留了2mm的间隙，可在装入元件时包裹一层薄橡胶减震垫，降低设备运行时的振动传递，避免铰接位置因为长期振动出现松动。

　　设计过程中需要重点关注几个形位公差要求：安装脚的底面平面度公差要控制在0.03mm以内，保证安装后与基板完全贴合，不会出现翘曲；铰接耳的两个通孔同轴度公差不超过0.04mm，否则铰接销轴装入后会出现卡滞，摆动时阻力过大；腔体的内孔圆柱度公差控制在0.06mm以内，保证内部元件装入后滑动顺畅，不会出现偏磨。另外，构件的所有外露棱边都做了R0.5的倒钝处理，避免装配过程中划伤操作人员，也不会因为尖锐棱边磕碰其他管线造成破损。在材料选择上，若用于普通工位可采用ABS工程塑料注塑成型，重量轻成本低，若用于有一定载荷的工位可采用锌合金压铸成型，表面做喷塑处理提升耐磨性能，铰接耳的通孔位置可额外压入铜衬套，提升铰接位置的耐磨寿命，长期反复摆动也不会出现孔位磨损失圆的问题。
