普通碳钢带法兰凸缘回转连接构件

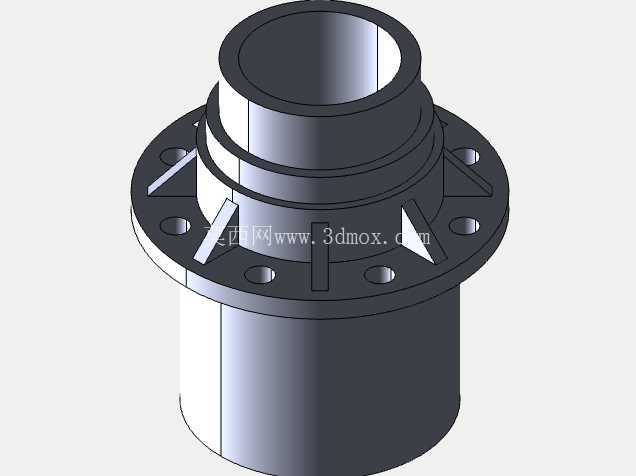

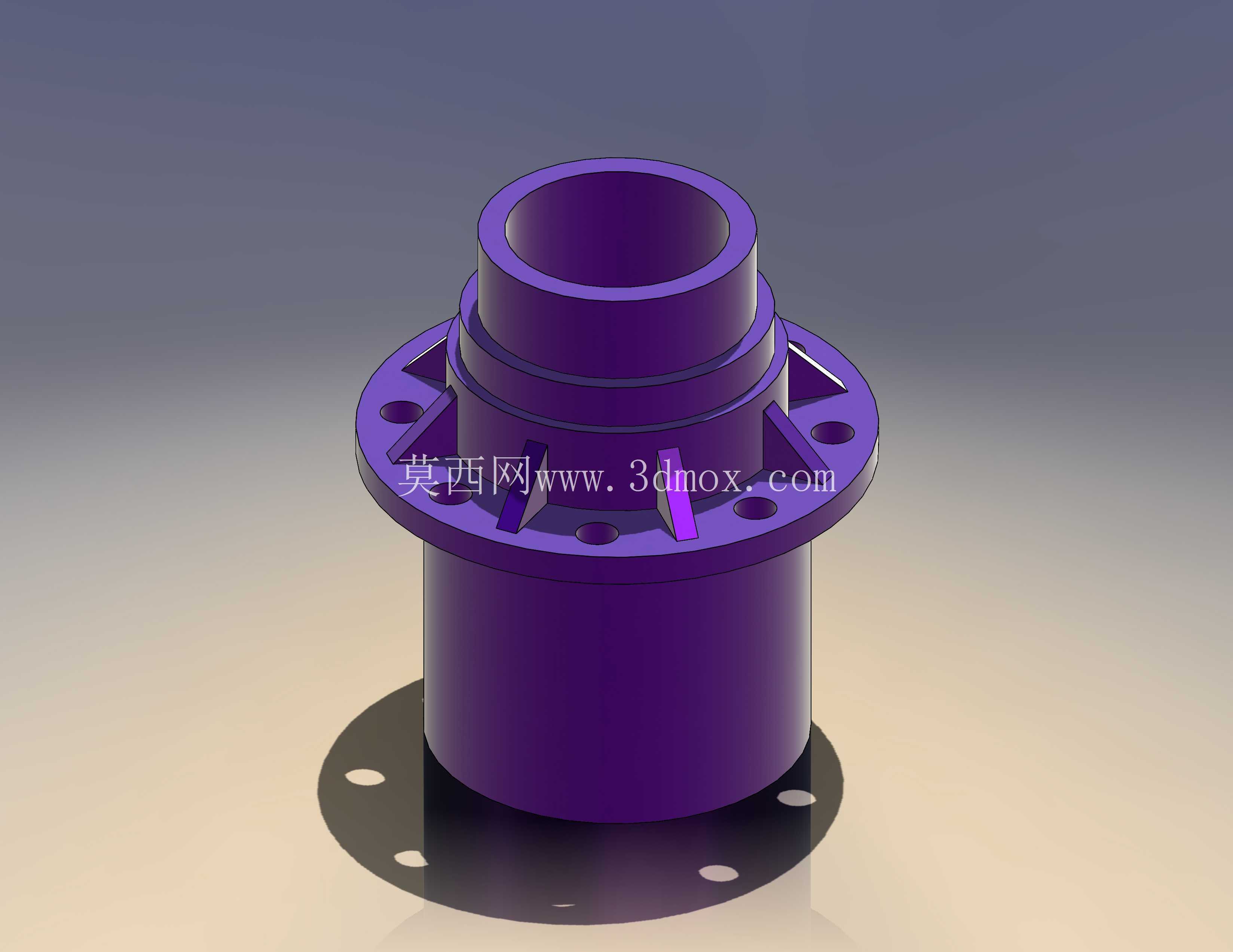

　　该构件为采用普通碳钢加工成型的回转类机械连接部件，主要应用于中低压流体输送管路的中段转接、中小型传动设备的轴端支撑定位、以及常压工况下的立式设备筒体与外部管线的衔接场景，在通用化工管路、小型物料输送设备、常规动力传输单元中均可适配使用，可承担轴向定位、径向承载、管路转接密封的复合功能。构件主体采用同轴回转式结构设计，下部为带安装孔的圆形法兰底座，法兰盘上沿圆周均布6个通孔安装位，可配合六角螺栓与配套安装基面完成锁紧固定，法兰底座与中部筒体衔接位置设置了圆弧过渡结构，可有效降低安装锁紧时的应力集中问题，避免长期受载后衔接位置出现开裂失效。

　　中部为等径直筒段，是构件的主体承载部分，筒体内壁为光滑通孔结构，可根据实际使用需求穿设传动轴、输送流体介质或是穿装连接线缆，筒体外壁加工精度满足常规装配要求，可按需套装密封件、轴承或是定位套。上部为阶梯式缩径结构，设置了两道环形凸台，可用于与外部配套的端盖、对接管路或是传动轮实现轴向定位，凸台外径尺寸与中部筒体形成明确的尺寸差，可在装配时起到限位作用，避免对接部件出现轴向窜动。在中部筒体与上部法兰凸缘的衔接位置，沿圆周方向均布了多块三角形加强肋，肋板与筒体、上部法兰盘为一体化结构，可大幅提升法兰盘的抗弯承载能力，当上部对接部件承受偏载力矩时，肋板可将载荷均匀传导至中部筒体，避免法兰盘与筒体衔接位置因应力过大出现变形。

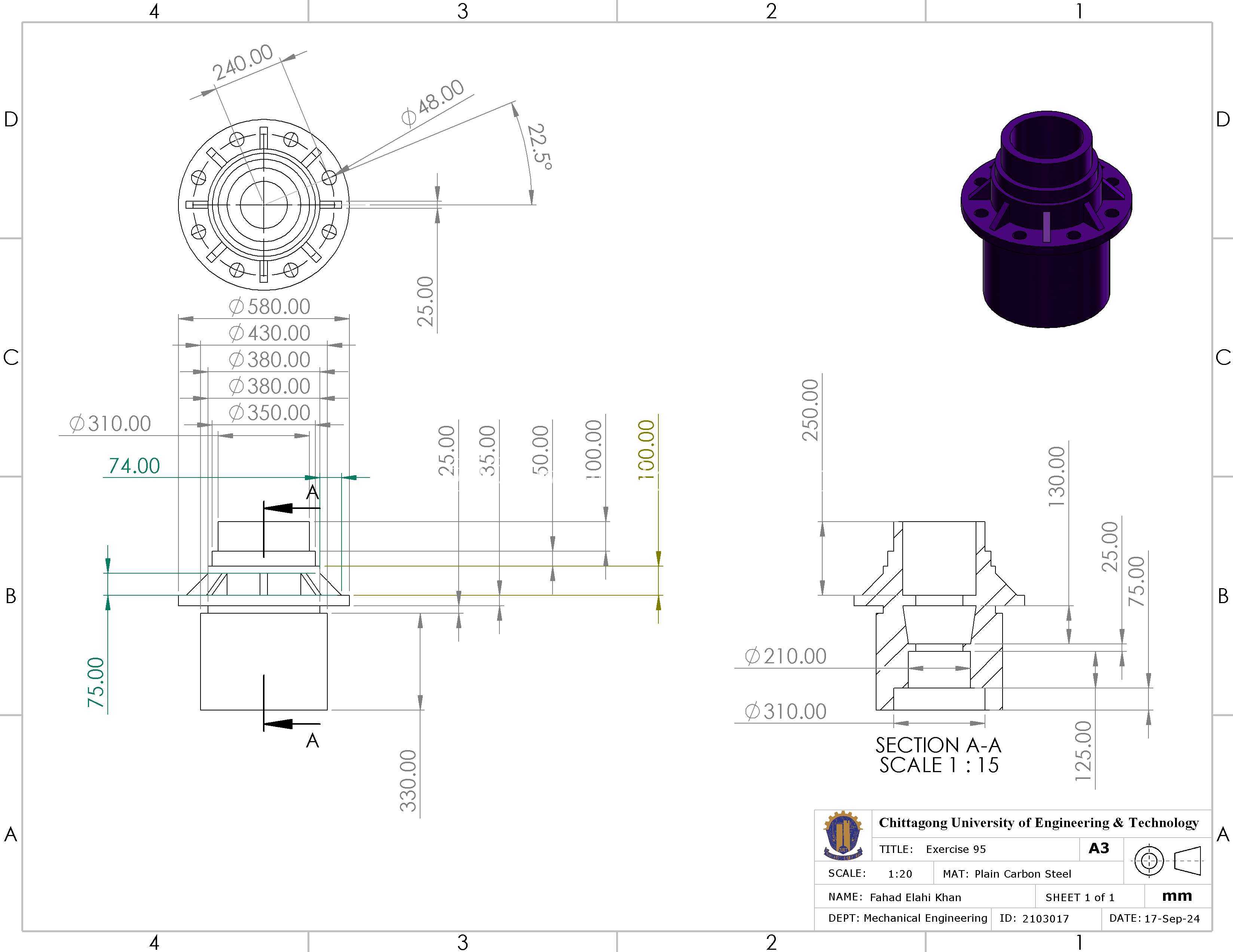

　　上部法兰盘同样沿圆周均布安装孔位，孔位分布与下部底座法兰的孔位角度错开，避免上下安装时螺栓出现干涉问题，法兰盘端面加工有密封槽预留位置，可根据实际工况加装O型密封圈或是密封垫片，满足不同压力等级的密封需求。设计过程中优先采用旋转特征构建整体回转基体，保证各段筒体的同轴度公差控制在合理范围内，避免后续装配出现不同心的问题；各类安装孔、减重缺口采用切割拉伸方式成型，保证孔位的位置精度与端面垂直度；加强肋、安装凸台等圆周分布特征采用圆周阵列方式生成，确保各特征的角度分布均匀，受力状态一致。

　　从安装边界来看，下部法兰的安装孔中心圆直径适配常规通用管路的法兰安装尺寸，可直接与同规格的标准法兰配套安装，无需额外加工转接板；上部阶梯凸台的外径尺寸符合常规轴套、端盖的装配尺寸公差带，可直接选用标准密封件与紧固件完成装配；构件整体轴向高度控制在合理范围内，不会占用过多的安装空间，可适配安装空间较为紧凑的设备内部。实际使用过程中，该构件可承受一定的轴向拉力与径向弯矩，普通碳钢材质经过常规表面防锈处理后，可在无强腐蚀的常规工况下长期稳定工作，当应用于流体输送场景时，筒体内壁可根据输送介质特性做相应的防腐涂层处理，当应用于传动支撑场景时，可在筒体内壁加装轴套或是直线轴承，为穿设的传动轴提供导向支撑。
