斜置双孔铰接式安装支撑座结构

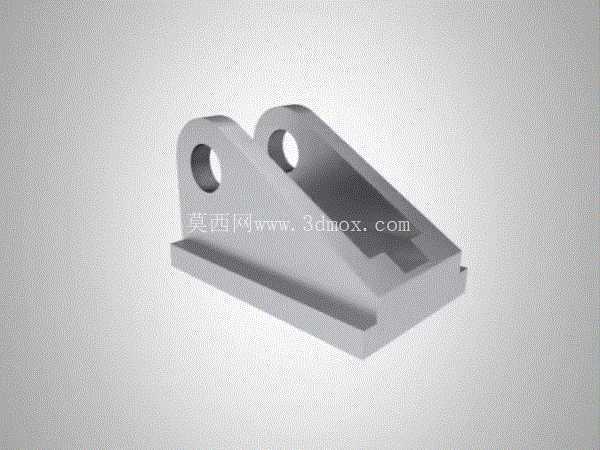

　　这类带双铰接孔的斜置支撑座，在轻工输送线、小型工装夹具、非标自动化设备的铰接工位应用十分普遍，多数时候作为摆臂、压杆、限位构件的回转支撑基体使用，区别于标准立式铰接座，它的斜向支撑筋结构能在有限安装空间内获得更优的受力角度，减少铰接点的侧向弯矩载荷。从实际使用场景来看，这类零件常安装在设备的型材框架台面或者焊接基板上，底部的平直安装面需要和安装基准完全贴合，两个沉头安装槽的设计允许装配时沿槽长方向微调位置，抵消框架焊接或者型材拼接带来的孔位误差，不需要在安装基板上加工高精度的定位销孔，降低了配套安装面的加工要求。

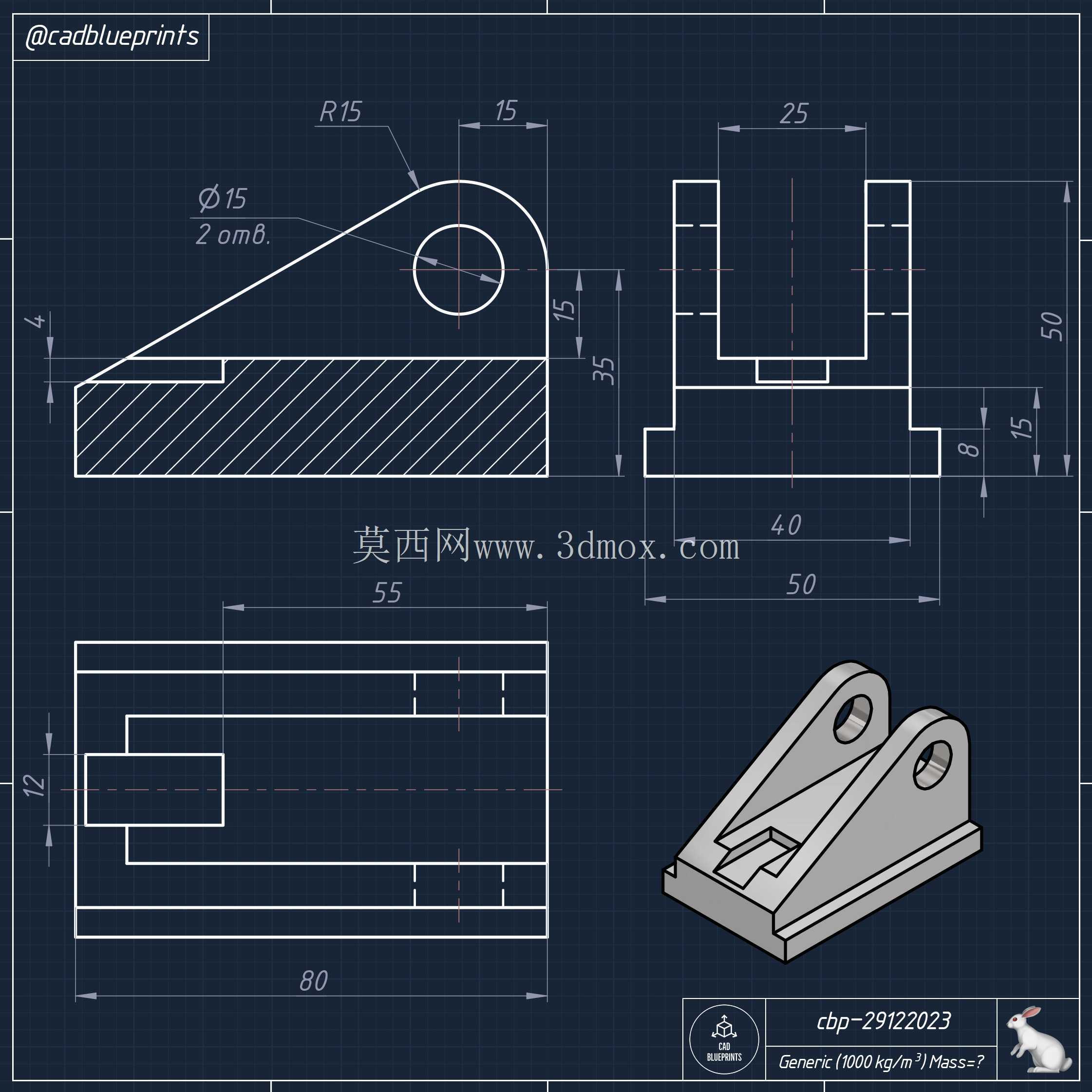

　　设计这类支撑结构的时候，首先要确认铰接孔的中心距和孔径匹配对应的铰接销轴，两个铰接孔的同轴度需要控制在0.02mm以内，避免销轴穿入后出现卡滞、单侧受力磨损过快的问题；斜向的支撑筋厚度要根据铰接端的额定载荷核算，常规工况下筋厚取基座壁厚的1.2-1.5倍即可，既不会因为壁厚过大增加零件整体重量，也能避免受侧向冲击时筋根位置出现应力断裂。基座前端的凹槽结构并非冗余设计，在实际装配中这个位置可以容纳铰接摆臂的回转行程，避免摆臂下翻时和基座本体发生运动干涉，同时凹槽的侧壁也能作为摆臂的硬限位面，不需要额外加装外置限位块，减少整个铰接组件的零件数量。

　　从安装边界来看，这类支撑座的底部轮廓要匹配安装位置的可用空间，两个安装槽的间距要对应常用铝型材的槽口间距，或者标准钢板的安装孔位排布，铰接孔的中心高度要匹配配套摆臂的回转中心高度，避免装配后出现传动角度偏差。建模过程中要注意几个工艺细节：所有棱边都要做0.5-1mm的倒角去毛刺，避免装配时划伤操作人员；铰接孔的内壁要预留后续衬套压装的余量，如果是采用自润滑衬套的工况，孔的公差要取H7级，保证衬套压入后不会出现松脱转动；底部安装面的平面度要控制在0.03mm以内，避免锁紧安装螺丝后基座发生形变，导致铰接孔的同轴度超差。

　　这类支撑件如果采用铝合金材质加工，适合载荷不大、需要轻量化的自动化设备工位，如果是钢制件则适合冲压设备、焊接工装这类受冲击载荷较大的场景，两种材质的结构外形一致，只是壁厚和圆角参数需要根据材料的力学性能做微调。在实际设备维护中，这类铰接支撑座属于易损的基础件，当铰接孔磨损量超过0.1mm时就需要及时更换，否则会导致摆臂晃动，影响整个工位的定位精度，因此建模时参数化的结构设计也方便后续根据磨损情况快速调整孔径和壁厚参数，快速生成适配的替换件模型。
