带侧凸耳法兰底座立式支撑座结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894806
  • 带侧凸耳法兰底座立式支撑座结构
  • 带侧凸耳法兰底座立式支撑座结构
  • 带侧凸耳法兰底座立式支撑座结构

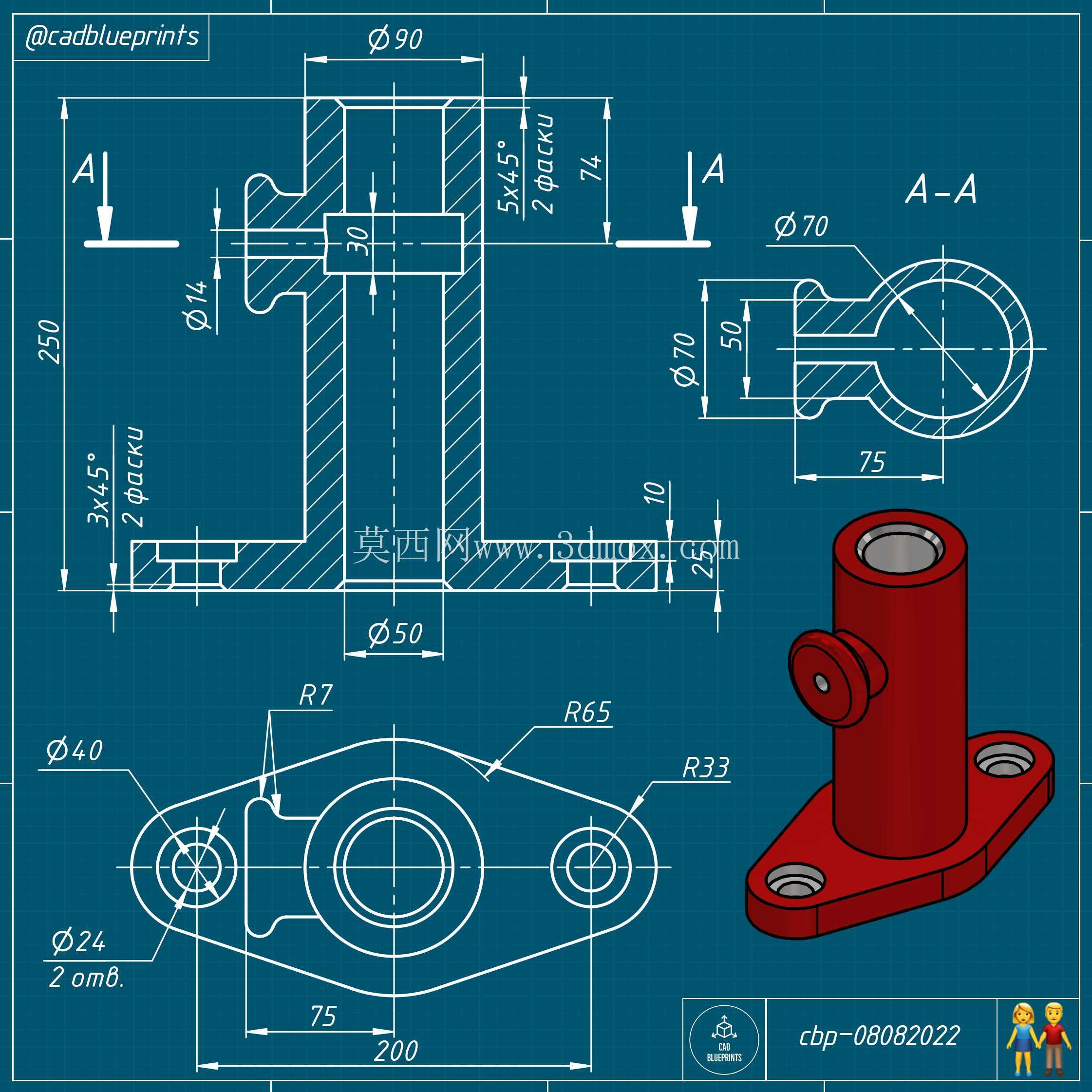

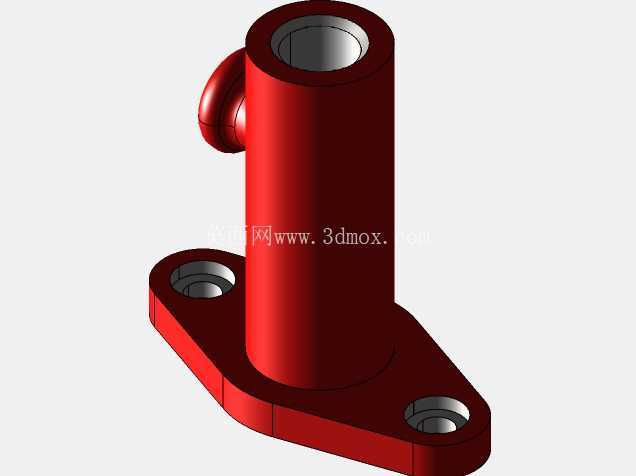

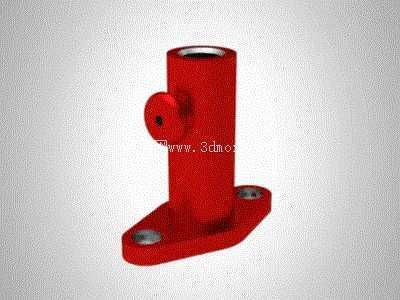

  从结构设计逻辑来看,主体采用立式空心筒体结构,内部通孔沿筒体轴向贯通,可直接穿装管路、导杆或是细长类传感元件,筒体的壁厚设计需要兼顾承载能力与整体重量,常规工况下壁厚取通孔直径的八分之一到六分之一即可,既不会因为壁厚过薄导致安装锁紧时出现筒体变形,也不会因为壁厚过大造成材料浪费、整体重量超标。底部的法兰安装底座采用异形切边设计,并非整圆形法兰,两个安装孔位沿筒体轴线对称分布,这种设计一方面可以减少底座的材料占用,另一方面在安装空间局促的场景下,切边结构可以避开相邻的安装凸台、走线槽等干涉结构,安装孔采用沉孔设计,锁紧螺栓头部可以完全沉入沉孔内部,不会突出底座表面,保证支座安装完成后底面与安装基面完全贴合,不会出现螺栓顶起导致的支座倾斜问题。这类带侧凸耳的法兰底座立式支撑结构,在小型流体管路布设、低压气动回路搭建、轻型传感元件安装场景中十分常见,很多时候会作为管路的终端固定座、小型执行元件的承载基座使用,区别于常规的光面立式支座,侧部延伸的凸耳结构主要用来预留外接附属件的安装点位,比如固定管路的防晃卡扣、外接小型信号反馈元件、或是挂载轻质的管线梳理支架,避免额外在主筒体上焊接固定点带来的应力集中问题。

  侧部的凸耳结构与主筒体采用一体化铸造成型,凸耳上的通孔轴线与主筒体轴线垂直相交,这个孔位主要用来穿装锁紧顶丝,当筒体内部穿装的杆件、管路调整到合适位置后,拧紧顶丝即可实现内部元件的径向锁紧,防止设备运行过程中内部元件出现轴向窜动或是周向转动,凸耳与主筒体的衔接位置做了圆角过渡处理,避免直角衔接带来的应力集中问题,在承受侧向载荷时不会出现衔接位置断裂的情况。实际建模过程中,需要先确定主筒体的中心高度,这个尺寸直接决定了内部穿装元件的安装高度,要匹配安装基面到待对接元件的中心距要求,底部法兰的安装孔中心距需要严格适配安装基面的预留螺孔位置,两个安装孔的同轴度、孔与基面的垂直度都要控制在合理公差范围内,否则安装时会出现螺栓无法穿入、锁紧后支座歪斜的问题。

  主筒体的内孔尺寸公差需要根据穿装元件的配合要求选择,如果是间隙配合穿装管路,公差可以适当放宽,如果是导向配合穿装导杆,内孔需要满足相应的公差等级,表面粗糙度也要控制在合理范围,避免导杆往复运动时出现卡滞。侧凸耳上的顶丝孔需要加工出内螺纹,螺纹深度要保证顶丝锁紧时可以完全抵紧内部穿装的元件,同时不会因为螺纹过深导致凸耳侧壁被顶穿。这类支撑座在实际使用中,大多采用铸铁或是铸铝材质,铸铁材质的支撑座刚性更好,适合承载稍大的载荷、存在一定振动的工况,铸铝材质的重量更轻,适合对设备重量有要求的轻型设备、便携设备场景。

  安装时需要先清理安装基面的毛刺、焊渣等凸起物,保证基面平整,将支座放置到安装位置后,先穿入两个安装螺栓,不要完全锁紧,调整支座的位置保证主筒体的内孔与对接元件的中心对齐,之后再交叉拧紧两个安装螺栓,避免单颗螺栓先锁紧导致支座偏移,之后穿装内部的杆件或是管路,调整到预设位置后,拧紧侧凸耳上的顶丝完成固定,日常维护时只需要定期检查安装螺栓和顶丝是否出现松动,及时复紧即可,不需要额外的润滑维护,结构可靠性很高。
