电源变压器配套绝缘安装支座结构设计

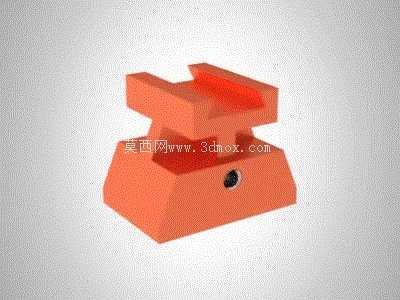

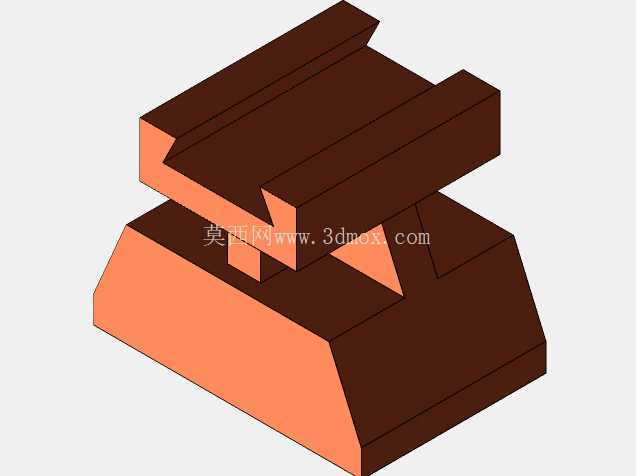

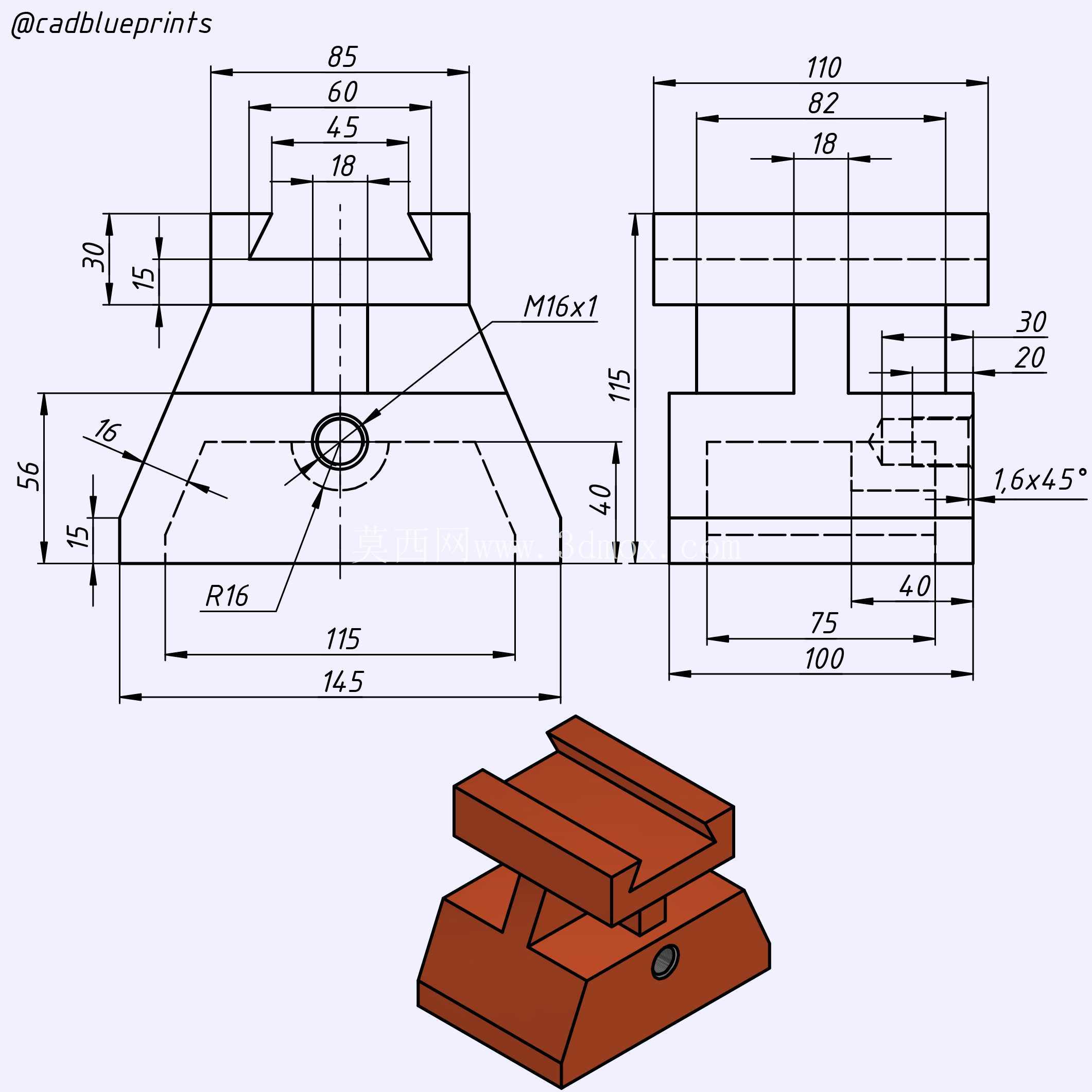

　　这款绝缘支座是小功率电源变压器的配套安装结构件，主要应用在民用小家电、工控低压供电模块、小型通讯设备内置电源单元的装配场景中，用来承托固定变压器铁芯与绕组总成，同时实现绕组与设备金属壳体之间的电气绝缘隔离，避免变压器运行过程中出现漏电、爬电等安全隐患，也能缓冲变压器工作时产生的微幅振动，降低振动传导带来的结构异响。从结构设计逻辑来看，整体采用上下分层的承托构型，下部为梯台状的基座结构，底部做了小幅外扩的斜边处理，增大与安装基面的接触面积，提升放置或粘接固定时的稳定性，基座侧面预留的圆形嵌装孔，是用来嵌入金属锁紧螺母的，装配时可以直接从安装基面下方穿入螺丝完成锁紧，不需要在绝缘件本体上攻丝，既规避了塑料绝缘件螺纹强度不足易滑牙的问题，也能让锁紧力通过金属螺母均匀传递到基座整体，避免局部应力集中导致的支座开裂。

　　上部的凹槽承托位是匹配变压器铁芯底部轮廓做的仿形设计，凹槽的内侧尺寸与变压器铁芯的安装凸台做了小间隙配合，装配时可以直接将变压器卡入凹槽完成预定位，不需要额外的治具辅助就能保证变压器安装位置的同轴度，减少后续接线时的位置偏差。设计过程中针对绝缘件的壁厚做了梯度优化，基座受力较大的底部区域壁厚比上部承托位厚1.5mm左右，既保证了整体的结构强度，也避免了壁厚不均导致的注塑成型缩痕问题，所有的棱边位置都做了R0.8的圆角过渡，一方面是减少注塑成型时的应力集中，提升零件的抗冲击性能，另一方面也避免尖锐棱边刮伤变压器外层的绝缘漆包线，防止装配过程中造成绕组绝缘破损。

　　从安装边界来看，这款支座的整体占位尺寸适配功率在5W到15W之间的小型EI型电源变压器，基座底部的安装孔位间距符合常规小型电源模块的通用安装孔距标准，可以直接替换同规格的同类绝缘支座，不需要修改设备内部的安装基面结构，上部承托槽的深度刚好覆盖变压器铁芯底部1/3的高度，既保证了卡合固定的稳定性，也不会遮挡变压器绕组的散热空间，不会影响变压器正常工作时的热量散发。

　　在实际使用场景中，这类绝缘支座除了基础的固定与绝缘作用，还能在变压器出现过载发热的极端情况下，依托自身工程塑料的耐热特性，短时间内维持结构稳定性，避免变压器铁芯移位触碰周边金属元件造成短路故障，侧面的嵌装螺母孔位做了沉台设计，螺母嵌入后表面与基座侧面齐平，不会额外占用横向安装空间，适合内部布局紧凑的小型供电设备使用。结构建模过程中，针对承托槽与铁芯的配合面做了0.2mm的拔模斜度处理，既方便注塑生产时的零件脱模，也能让变压器装配时的推入过程更顺畅，不会出现卡滞问题，基座底部做了0.1mm的微凸网格纹理，在采用胶接固定的装配场景中，可以增大粘接面的摩擦力，提升粘接牢固度，即使设备出现小幅跌落冲击，也能保证变压器与支座的连接可靠性。
