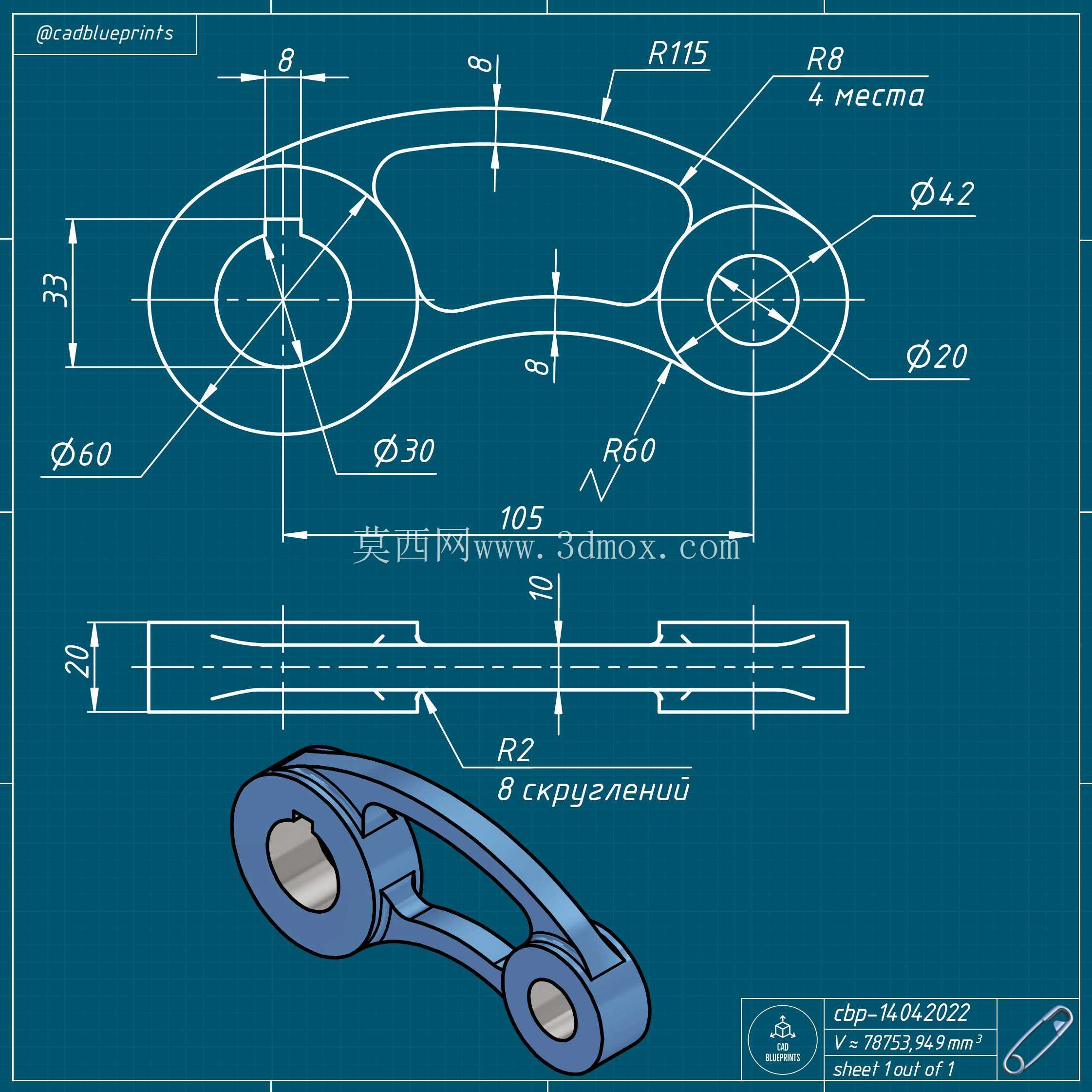

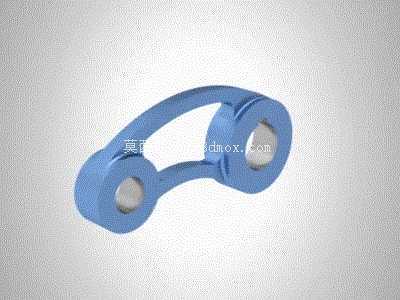

双孔弧形连接支架结构设计

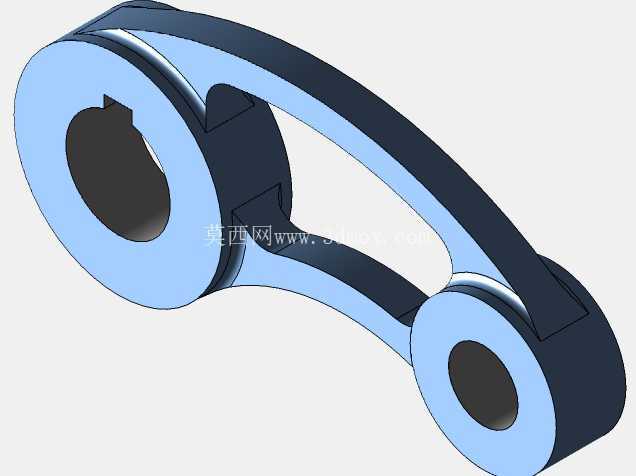

　　这类双孔弧形连接支架在工业装配场景中应用十分广泛，常见于小型机电设备内部的组件固定、轻型工装的辅助支撑、自动化输送线的旁接构件安装等场景，核心作用是在两个存在空间错位的安装点位之间建立稳定的刚性连接，同时通过弧形的梁体结构抵消部分装配应力，避免直连结构在受振动时出现应力集中断裂的问题。从结构功能来看，两端的同轴圆孔是核心安装基准，孔位的内壁粗糙度、圆柱度公差直接决定了配套销轴、螺栓的装配精度，实际设计中孔位公差通常取H7级，既可以保证销轴顺利穿入，又能控制径向间隙在合理范围，避免连接后出现旷量。

　　弧形的连接臂采用等截面设计，截面厚度根据实际承载需求做匹配调整，这类结构的受力特性和直连杆有明显区别，弧形轮廓可以在两个安装孔存在高度差、水平偏移的场景下，无需额外加装垫块或调整垫片就能完成装配，大幅降低现场装配的调整工作量。设计这类零件时，首先要确认两端安装孔的中心距，这个尺寸是整个零件的核心安装边界，直接决定了零件能否适配现有安装点位，其次要确认孔的内径尺寸，匹配对应的紧固件规格，连接臂的弧形曲率需要结合安装空间的避让需求确定，要保证弧形部分不会和周边的管线、其他结构件产生运动干涉。

　　从安装边界来看，零件的整体外轮廓宽度要小于安装位的预留空间，两端孔位的端面要做倒角处理，既可以去除加工毛刺，也能在装配时引导紧固件顺利导入，避免孔口锐边刮伤配套零件的镀层或装配人员的手部。这类零件通常采用硬质塑料或铝合金加工，若用于有耐腐蚀要求的场景，也可选用不锈钢材质，不同材质对应的壁厚设计需要做对应调整，塑料材质的壁厚要适当增加，避免注塑成型后出现缩痕，同时保证结构强度；金属材质的壁厚可适当减薄，通过弧形结构的力学特性提升整体抗变形能力。在实际工况中，这类支架承受的载荷多为沿两孔连线方向的拉力，以及垂直于安装面的倾覆力矩，弧形梁的截面形状通常设计为矩形，相比圆形截面有更好的抗弯曲性能，在同等截面积下能承受更大的倾覆载荷。

　　设计过程中还要考虑加工工艺性，如果采用注塑工艺，要保证整体结构的拔模斜度一致，避免出现倒扣结构，弧形部分的壁厚要均匀，防止成型时出现填充不足或翘曲变形；如果采用机加工工艺，要尽量减少装夹次数，两端孔位可在一次装夹中完成加工，保证两孔的平行度公差符合要求。这类结构在小型电子设备的内部固定、教学实验装置的构件连接、3D打印的定制工装中都有大量应用，相比直杆型连接件，弧形结构的适配性更强，能适配更多非标准的安装间距，在小批量定制设备的装配中可以大幅减少非标加工的工作量，降低装配调试的难度。实际使用中，这类支架的失效形式多为孔位磨损或连接臂根部断裂，设计时可以在孔位位置增加局部壁厚，或者镶嵌金属衬套提升耐磨性能，连接臂和孔位的衔接位置要做圆角过渡，避免应力集中，提升零件的疲劳寿命。
