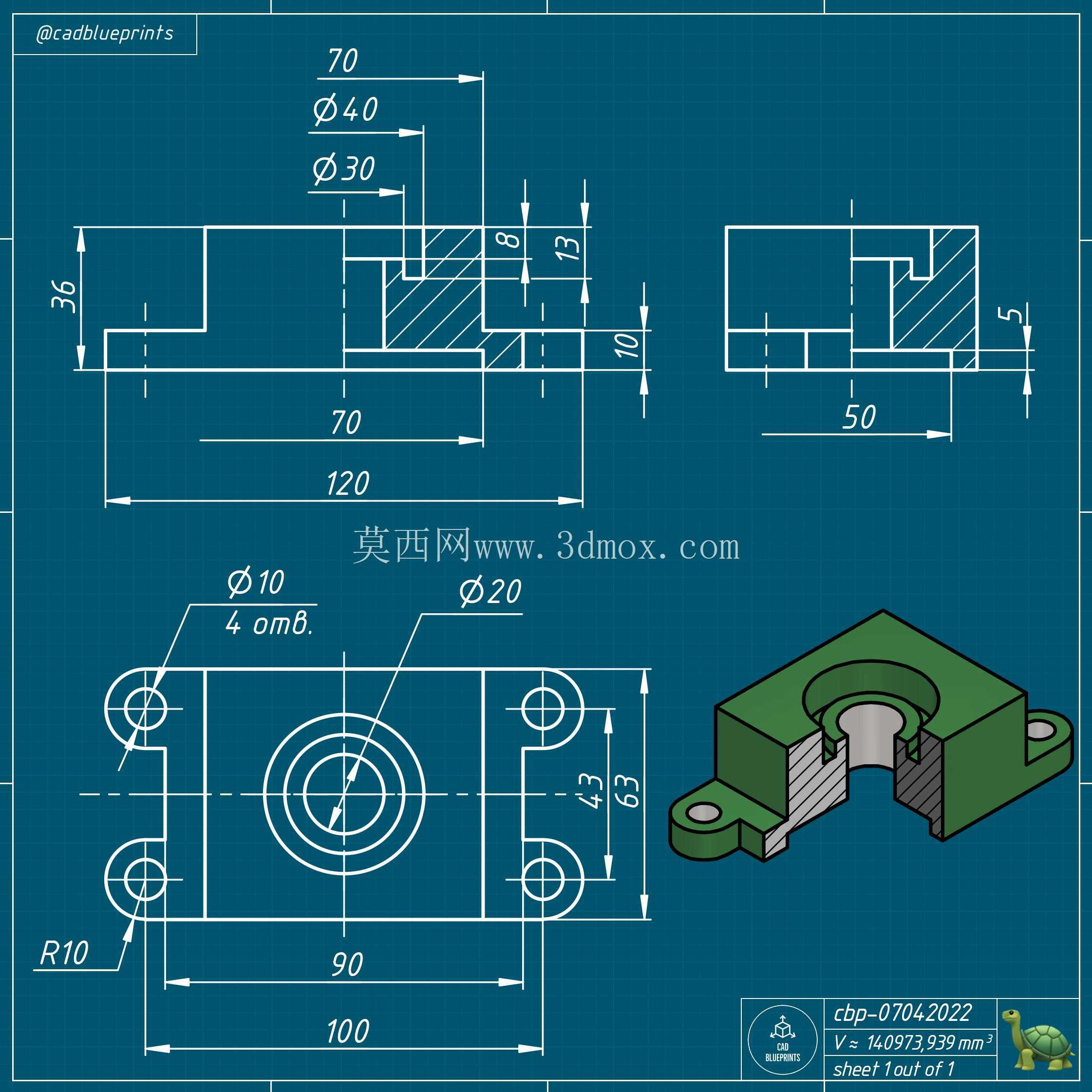

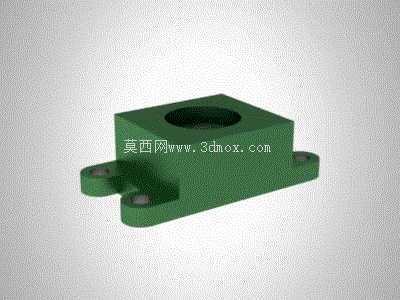

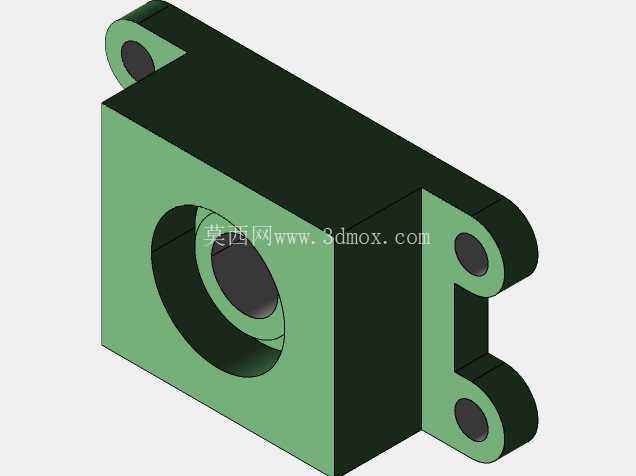

带双侧耳座的方形安装基座结构设计

　　这类带双侧延伸耳座的方形安装基座，在工业装配场景里属于高频使用的支撑定位类零件，常见于小型动力单元周边的部件固定、工装夹具的工位定位块、低压电气柜内元器件安装支撑等场景，核心作用是为上方搭载的圆柱形功能部件提供稳定的安装基准，同时通过耳座结构实现与下方安装面的可靠锁附，避免设备运行过程中出现部件偏移、振动松脱的问题。从结构设计逻辑来看，主体采用方块式构型是为了最大化承载接触面，上方开设的同轴圆孔是核心配合位，孔的内壁公差需要根据搭载部件的配合等级选择，若为间隙配合用于部件插拔更换，公差带可选取H7级别，若为过盈配合用于永久压装固定，则需要根据过盈量调整孔壁的粗糙度要求，通常压装场景下孔壁粗糙度要控制在Ra1.6以内，避免压装过程中出现刮屑、卡滞的问题。

　　两侧延伸的耳座采用对称式布局，每个耳座上开设的沉头安装孔，是为了让内六角螺栓安装后螺栓头不突出于基座表面，避免干涉上方搭载部件的安装空间，沉头孔的深度需要匹配所选螺栓的头部高度，预留0.2-0.5mm的间隙防止螺栓头顶到安装面造成锁附不实。在设计安装边界尺寸时，首先要确认主体方块的边长尺寸，需要比上方圆孔的直径大出至少单边8-12mm的壁厚，这个壁厚范围既能保证基座整体的结构强度，在承受上方部件的径向载荷时不会出现侧壁开裂，也不会因为壁厚过大造成材料浪费、整体重量超标。

　　耳座的延伸长度需要根据安装孔的中心距要求确定，两个耳座上安装孔的中心距要匹配下方安装板上的预设孔位，耳座的厚度通常取主体方块厚度的1/2到2/3之间，过薄会导致锁附螺栓时耳座出现形变，过厚则会增加整体的加工成本。基座底部的设计需要做平面度要求，整个安装贴合面的平面度公差要控制在0.05mm以内，保证安装后与下方基板完全贴合，不会出现翘边、虚接的问题，若用于有振动的工况场景，还可以在底部贴合面开设0.5mm深的密封槽，用于安装橡胶减震垫，进一步降低运行过程中的振动传递。

　　在实际选型应用中，这类基座如果用于普通工况的固定支撑，可以选用硬质铝合金材质做阳极氧化处理，兼顾轻量化和防锈能力；如果用于重载、有冲击的工装场景，则需要选用45号钢做调质处理，表面做发黑防锈，耳座与主体衔接的位置要做R2-R3的圆角过渡，避免应力集中造成长期受力后衔接位置断裂。建模过程中需要注意几个容易出错的细节：一是上方圆孔与主体方块的同轴度要控制在0.02mm以内，避免搭载部件安装后出现倾斜；二是耳座上的沉头孔要与耳座平面垂直，垂直度公差不超过0.03mm，防止螺栓锁附时出现偏斜，造成螺纹受力不均滑牙；三是所有锐边都要做C0.5的倒角处理，既避免加工和装配过程中割伤操作人员，也能去除机加工产生的毛刺，提升零件的装配适配性。这类零件虽然结构不算复杂，但在整套设备里属于基础定位件，尺寸精度的偏差会直接影响上方搭载部件的位置精度，严重时甚至会造成整套机构的运动卡滞，所以设计阶段就要充分考虑实际装配的公差累积，安装孔的位置度公差可以适当放宽到0.1mm，抵消下方安装板的加工误差，提升装配的适配性。
