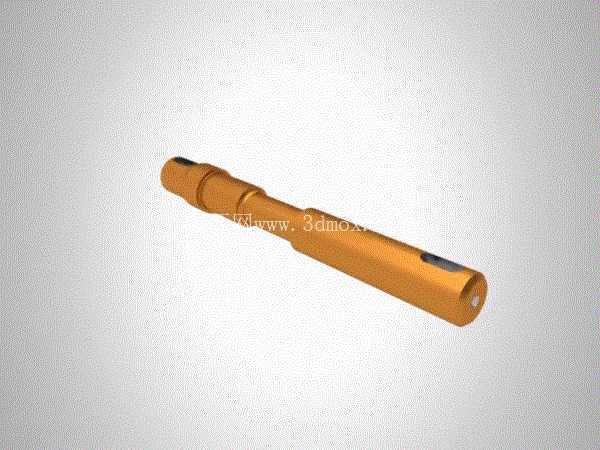

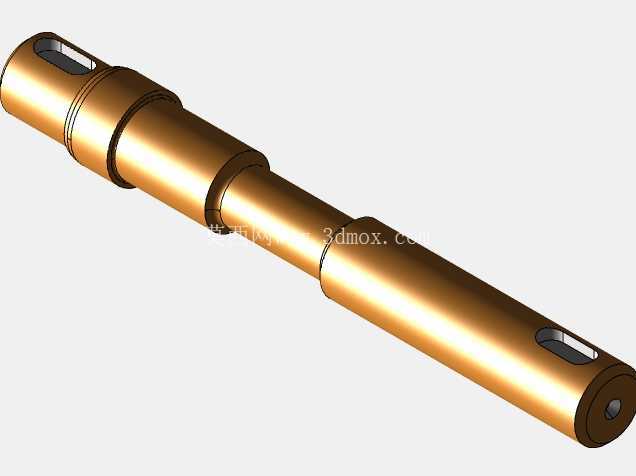

这类长轴类带孔杆件在常规机械传动、工装夹具配套、小型设备连杆机构中应用十分广泛,日常在手动工具的传力路径、轻工设备的定位连接、小型装配工装的导向支撑环节都能见到同结构构件的身影。从实际使用场景来看,这类杆件往往承担着两端铰接传力、中间段导向滑移的复合功能,不像普通光轴只承担回转支撑作用,杆身开设的径向通孔是核心功能结构,一端的孔位用于连接驱动端的拨叉或者销轴,将外部输入的扳动力、推拉力传递到杆身,另一端的孔位用于连接执行端的工作头,实现扭矩或者直线推力的输出,中间的阶梯轴段则是和配套的导向套、支撑衬套配合,保证杆件动作过程中不会出现径向偏摆,避免卡滞问题。

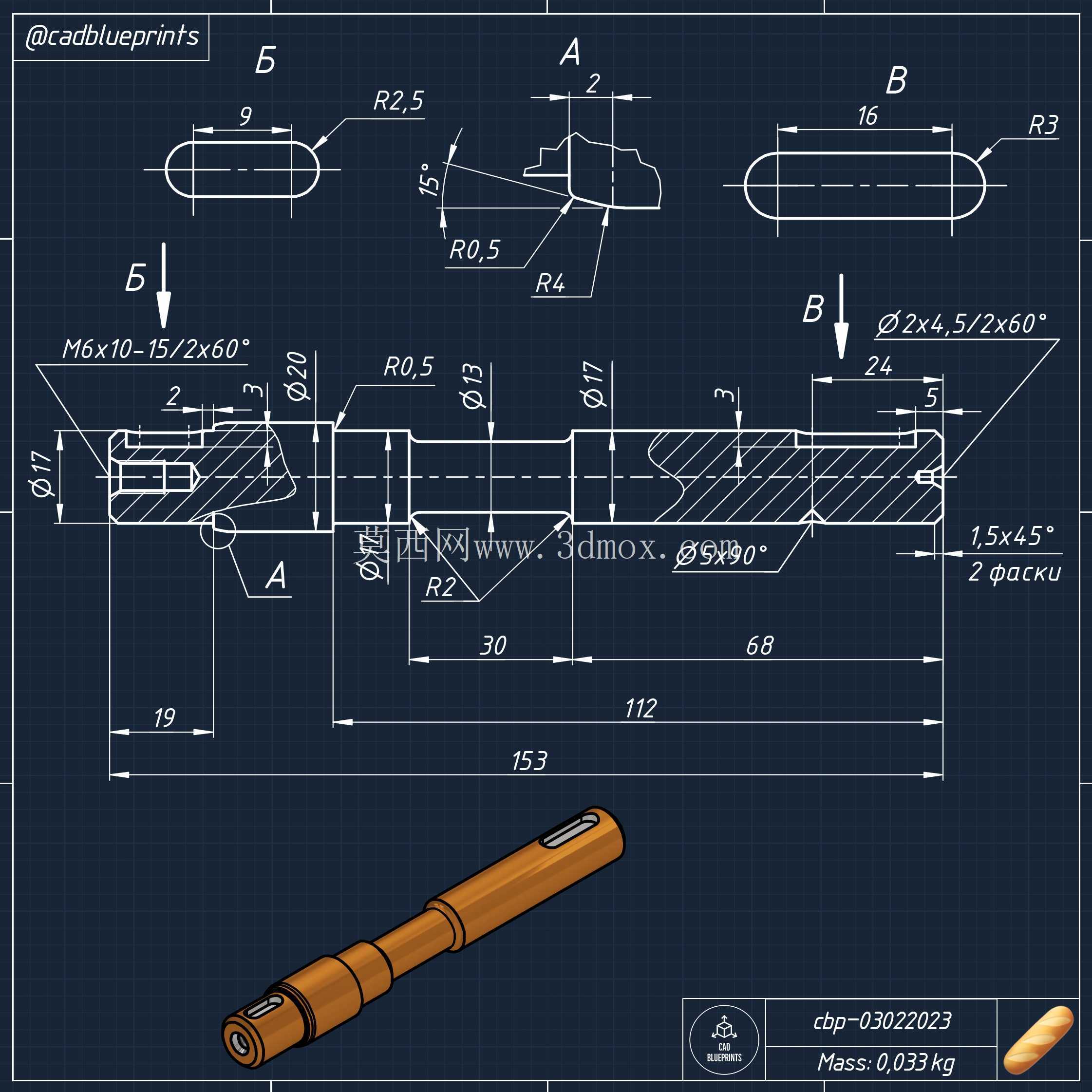

设计这类杆件的时候,首先要明确动作行程对应的杆身长度边界,两端孔位的中心距必须严格匹配机构的运动行程要求,不能出现行程不足或者过位碰撞的问题。杆身的阶梯段直径差不能过大,否则会在台阶位置形成应力集中点,长期承受交变载荷的时候容易从台阶处出现疲劳断裂,通常台阶处的过渡圆角要根据杆身直径匹配,一般取直径的5%到10%作为圆角半径,既不会因为圆角过大导致衬套安装不到位,也能有效分散应力。杆身两端的径向通孔,位置度公差需要严格控制,孔的轴线要和杆身轴线垂直相交,偏差不能超过0.02mm,否则装配销轴后会出现别劲现象,动作过程中摩擦阻力会急剧增大,不仅操作费力,还会加速销轴和孔壁的磨损,缩短构件的使用寿命。
从安装边界来看,这类杆件的最大外圆直径决定了配套支撑衬套的内孔尺寸,设计时要考虑装配时的通过性,杆身所有位置的直径都不能大于支撑段的最大直径,避免装配时无法穿过衬套内孔。两端的孔位距离杆端的距离要满足销轴的安装空间,不能因为孔位太靠近杆端导致杆端壁厚不足,受力时出现杆端崩裂的问题,通常孔壁到杆端的最小壁厚要大于孔直径的三分之一,保证足够的结构强度。杆身的表面粗糙度也需要根据使用场景匹配,和衬套配合的轴段粗糙度要达到Ra1.6以下,降低滑移或者回转时的摩擦系数,非配合段的粗糙度可以适当放宽到Ra3.2,减少不必要的加工成本。
实际建模过程中,要先确定杆身的整体轴线,依次绘制各段轴的直径和长度尺寸,再通过基准面定位两端的径向孔位置,切除出通孔结构,最后处理台阶处的过渡圆角和孔口的倒角,孔口倒角一般取0.5×45°,方便销轴装配时导入,也能去除孔口的毛刺,避免装配时割伤操作人员或者刮损配套零件。这类杆件的材质通常选用45号钢,根据受力大小可以选择调质处理,提升杆身的综合力学性能,如果是用于有防腐要求的场景,也可以选用不锈钢材质,表面做钝化处理,避免长期使用出现锈蚀卡滞的问题。在机构装配校验的时候,要重点检查杆件在全行程动作过程中,会不会和周边的其他构件出现干涉,尤其是杆身转动或者滑移到极限位置的时候,两端的连接销轴不能和周边的机架、护罩等部件发生碰撞,同时要预留足够的操作空间,方便后期维护时拆卸销轴、更换杆件。
