在日常机械结构设计的练习与实操中,这类带异形孔槽的块状支撑构件是非常典型的构型练习对象,很多刚接触三维建模的结构工程师,都会通过这类零件的建模练习,掌握拉伸、切除、圆角过渡等基础特征的操作逻辑,同时理解机械零件中功能与结构的对应关系。从实际应用场景来看,这类构件常出现在小型工装夹具的定位支撑单元、非标自动化设备的型材连接转接位,或是教学实训台的模块化安装基座上,承担着承载相邻部件、传递局部载荷、提供安装定位基准的作用,别看它整体构型不算复杂,每一处孔位、槽型的设计都对应着实际装配中的功能需求。

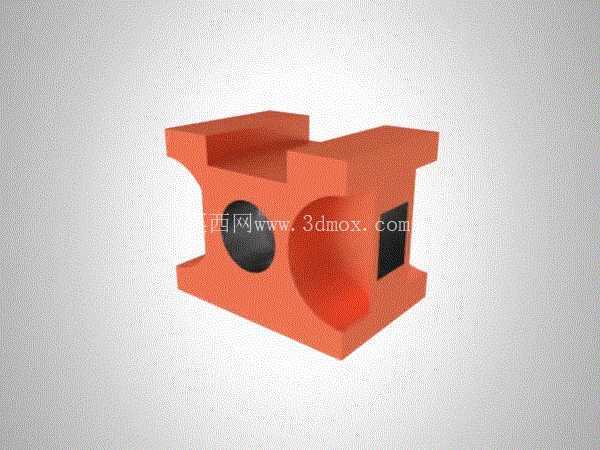

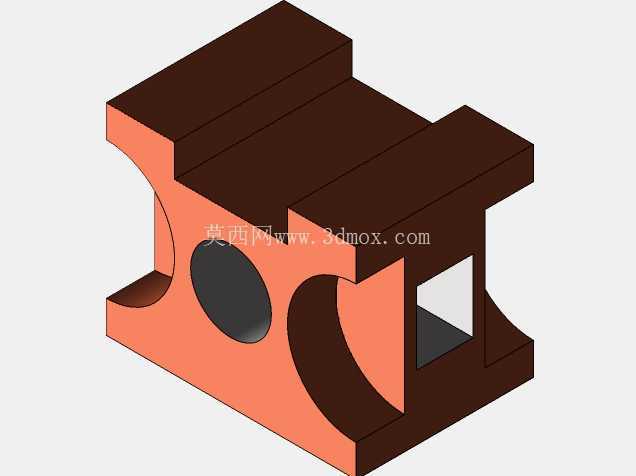

先看它的整体构型,主体采用对称式H型块状结构,上下两端的凸台结构是为了在安装时提供贴合的支撑面,安装时上下端面可以分别和相邻的安装板、承载件平面贴合,保证接触面积足够分散压应力,避免局部应力集中导致的构件变形。两侧的竖直立板连接上下凸台,形成稳定的框架式承载结构,相比实心块体,这种构型在保证整体结构刚度的前提下,能有效降低零件自身重量,减少材料消耗,同时给中间的功能结构预留出足够的布置空间。

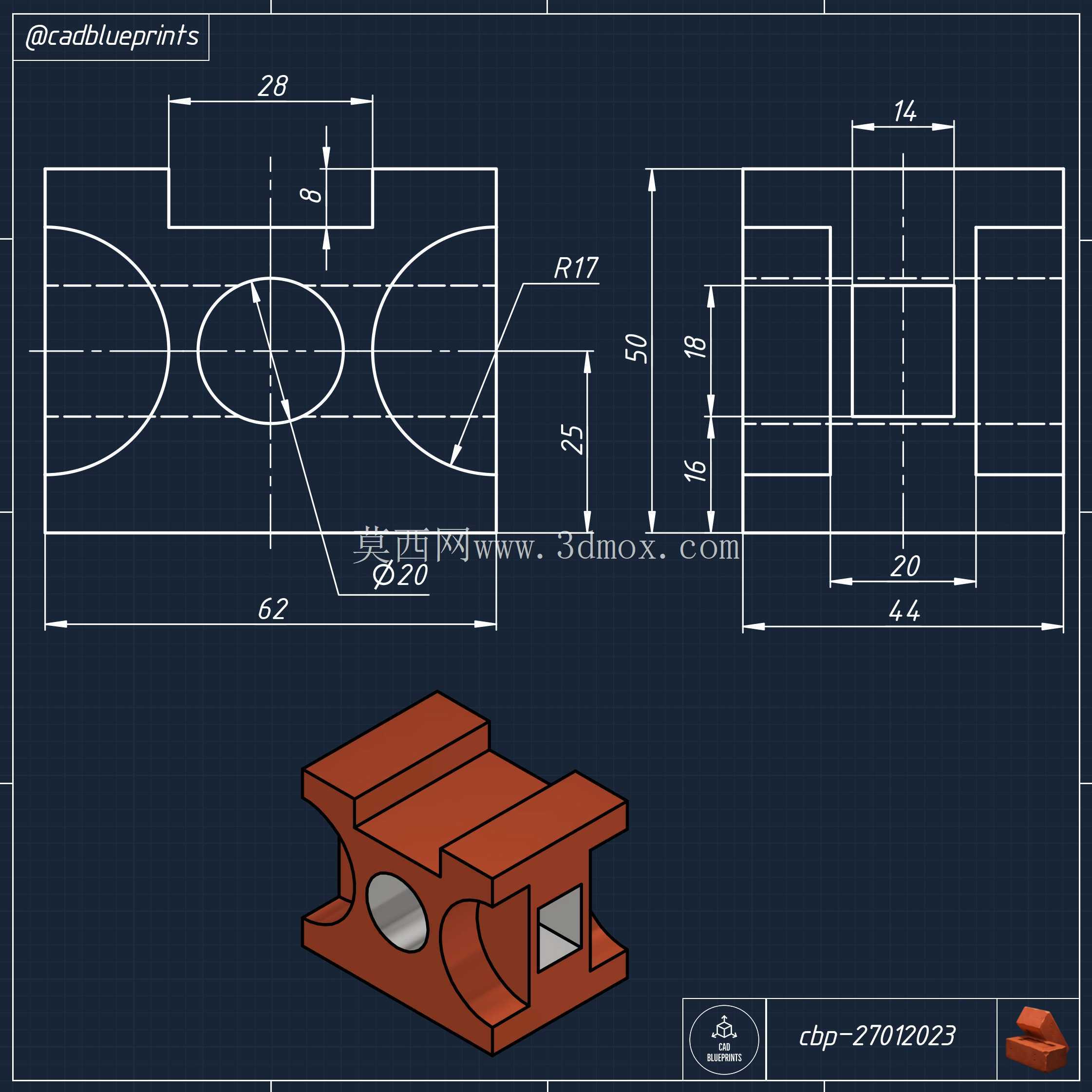

构件上的几处孔槽结构各有功能指向:侧面的圆形通孔是典型的穿装孔位,既可以用来穿装螺栓实现相邻部件的锁紧固定,也可以作为定位销的安装孔,通过和标准圆柱销配合,实现构件和相邻零件的精准定位,限制装配过程中的横向窜动;正面的大尺寸半圆凹槽,一般是用来容纳圆柱形的轴类零件或是管路,在装配时可以给圆柱件提供侧向的支撑限位,避免圆柱件在工作过程中出现径向位移,凹槽的圆弧面和圆柱件的外圆面匹配,能保证接触受力均匀,不会出现棱边割伤零件表面的情况;另一侧的方形沉槽则是用来嵌装方形的功能块,比如小型的传感器安装座、锁紧挡块这类方形截面的零件,沉槽的侧壁可以起到限位作用,嵌装后不需要额外做侧向定位就能保证安装位置的准确性。
从设计思路上来说,这类零件的建模逻辑完全遵循机械加工的工艺顺序:首先通过拉伸特征做出主体的H型轮廓,确定零件的整体外边界,之后按照功能需求依次切除出各个孔位和槽体,最后在所有的棱边位置添加合适的工艺圆角,避免加工和装配过程中锐边划伤操作人员,同时减少应力集中点,提升零件的抗疲劳强度。设计过程中需要特别注意各个特征之间的位置公差,比如圆形通孔的轴线要和安装端面保持平行,半圆凹槽的圆弧中心要和零件的对称中心重合,方形沉槽的侧壁要和安装端面保持垂直,这些形位公差的要求直接决定了后续装配的精度,如果位置偏差过大,就会出现相邻零件装不上、装配后间隙过大、工作过程中出现晃动异响等问题。
关于安装边界的考量,这类零件的安装尺寸需要和配套的紧固件、相邻零件匹配:上下安装凸台的宽度要大于配套螺栓的头部直径,保证螺栓拧紧时有足够的支撑面;圆形通孔的直径要比配套穿装的螺栓或销钉大0.1-0.2mm,留出合适的装配间隙,避免因为加工误差导致装配件无法穿入;半圆凹槽的直径要和需要容纳的圆柱件外径保持间隙配合,既不能间隙过大导致支撑晃动,也不能间隙过小导致圆柱件卡滞无法装入;方形沉槽的深度要根据嵌装零件的高度确定,保证嵌装后零件的表面不会突出沉槽端面,避免影响后续的平面贴合安装。
在实际的工程应用中,这类零件如果是用于载荷较大的工装部位,一般会选用45号钢作为毛坯材料,加工完成后做调质处理提升整体强度和韧性;如果是用于教学实训或是载荷较小的演示设备,也可以选用铝合金或是工程塑料加工,降低加工成本同时减轻整体重量。不管选用哪种材料,设计时都需要核算各个承载截面的强度,比如两侧立板的厚度要能承受额定的纵向载荷,孔位周围的壁厚要能承受螺栓锁紧时的压应力,避免锁紧时出现孔位开裂的情况。很多新手在做这类零件练习的时候,容易只关注外形的相似度,忽略各个结构的工艺合理性和功能指向,比如把圆角半径设置得过大导致安装面有效接触面积不足,或是孔位距离侧壁太近导致加工时出现侧壁崩缺,这些细节都是实际工程设计中需要反复考量的点,也是这类练习构件的训练价值所在——通过简单的构型,把机械设计中工艺、功能、装配的多维度要求融入建模过程,建立起面向实际生产的设计思维,而不是单纯追求视觉上的造型效果。
