双叉型铰接连接固定支架结构设计

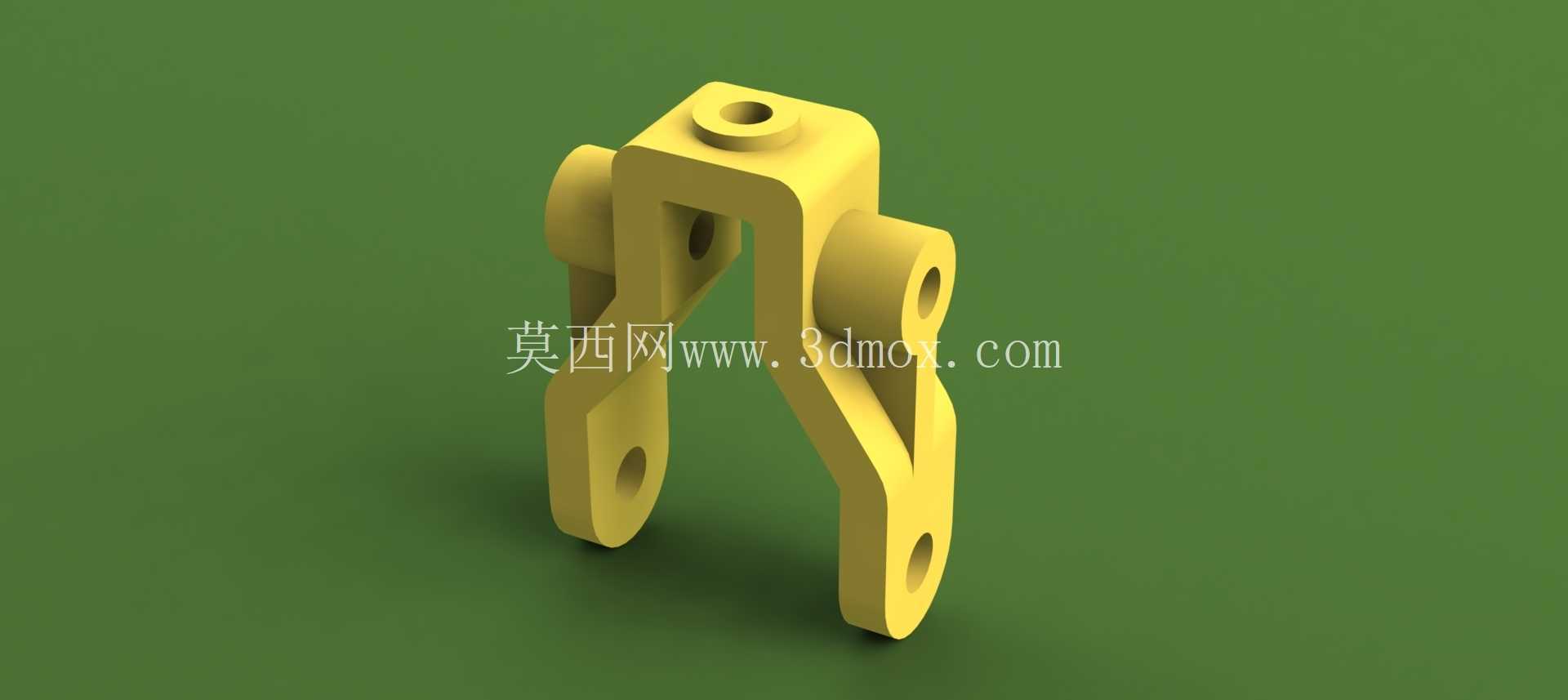

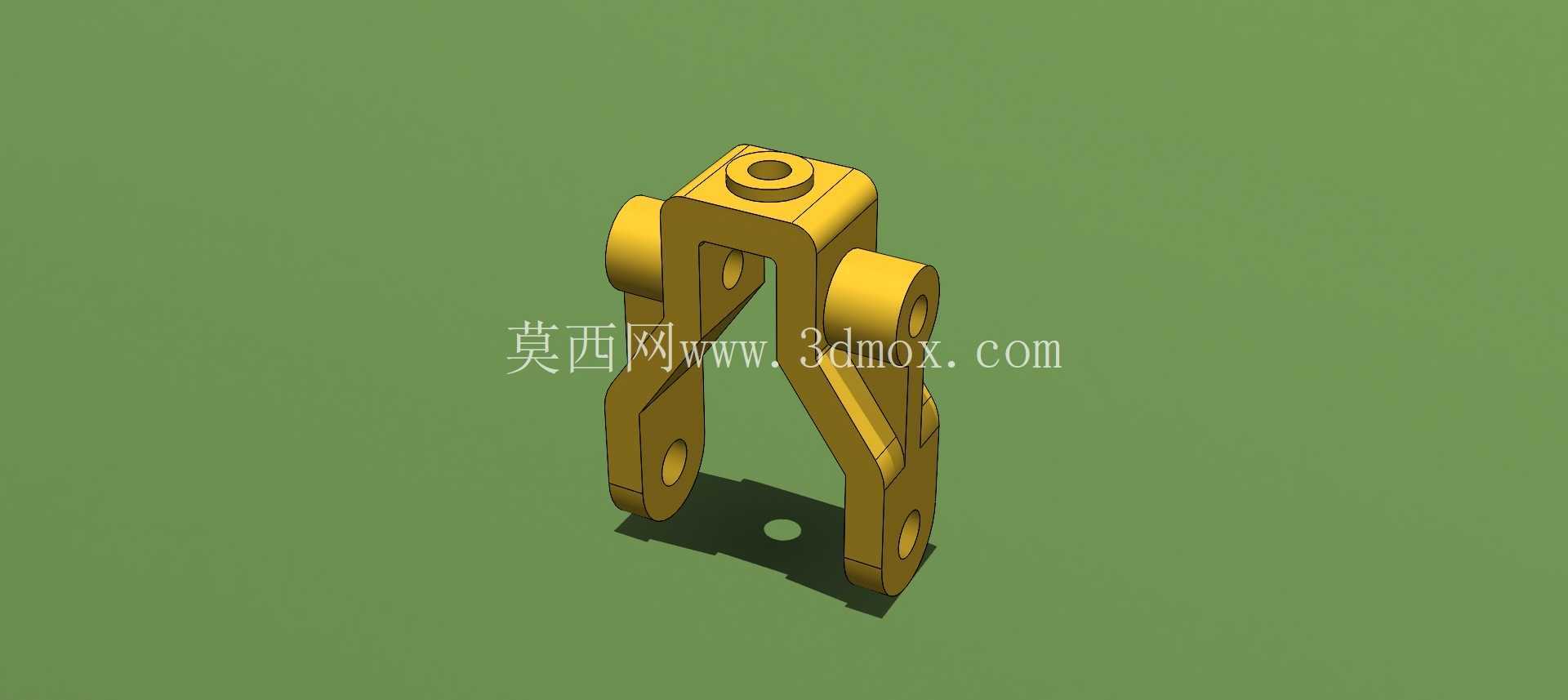

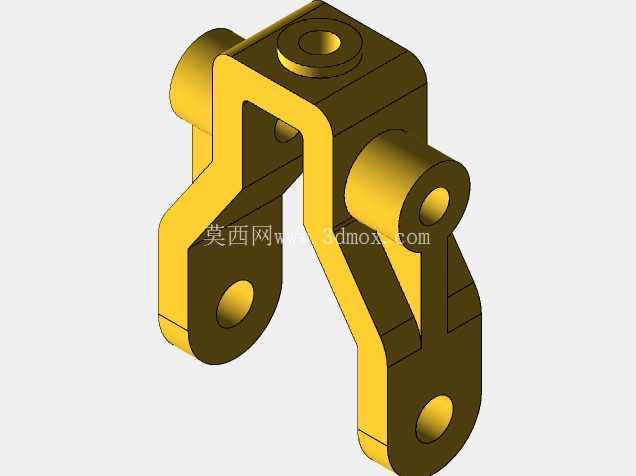

　　这类双叉型铰接支架在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常做结构设计时经常会碰到这类需要实现小角度摆动同时承载径向载荷的连接场景，很多人做这类零件建模时容易忽略安装边界的干涉校验，最后打样装配才发现摆角范围内和相邻构件碰擦，反而要返工修模。从结构本身来看，零件采用对称分叉式的主体构型，顶部设置带同轴通孔的凸台结构，用来穿装铰接销轴，实现和上方固定基座的转动连接，两个分叉支腿向下延伸，支腿末端同样预留同轴安装孔，用来和下方的摆动执行构件做销接，整个零件的受力路径从顶部销轴传入，顺着两侧支腿均匀传导到下端连接点位，对称构型能避免单侧支腿受偏载出现应力集中的问题。做这类零件的设计时，首先要敲定的是上下铰接孔的中心距，这个尺寸直接决定了被连接构件的摆动行程，中心距过大则会占用过多安装空间，导致周边走线、护板的布置空间被挤压，中心距过小则会让摆动时的力臂过短，驱动端需要输出更大的力矩才能带动负载动作，实际选型计算时要结合负载的重量、摆动角速度来核算销轴的剪切强度，同时还要给孔位预留足够的销轴配合公差，一般铰接位采用H8/f7的间隙配合，保证转动时没有卡滞，同时不会因为间隙过大出现晃动窜动的问题。

　　支腿的截面采用变厚度设计，靠近顶部凸台的位置厚度更大，因为这个区域是应力集中的高发区，当下方负载出现偏载时，顶部和支腿衔接的圆角位置会出现应力峰值，设计时要给足过渡圆角，不能直接做直角衔接，否则长期交变载荷下很容易从转角位置萌生疲劳裂纹。支腿外侧的凸耳结构是用来安装限位缓冲垫的，很多新手做设计时会漏掉这个结构，导致支架摆动到极限位置时直接和金属基座硬碰撞，长期冲击会让销轴变形、孔位失圆，提前预留缓冲垫的安装位，能在摆动行程末端实现柔性缓冲，降低冲击噪音同时延长零件使用寿命。

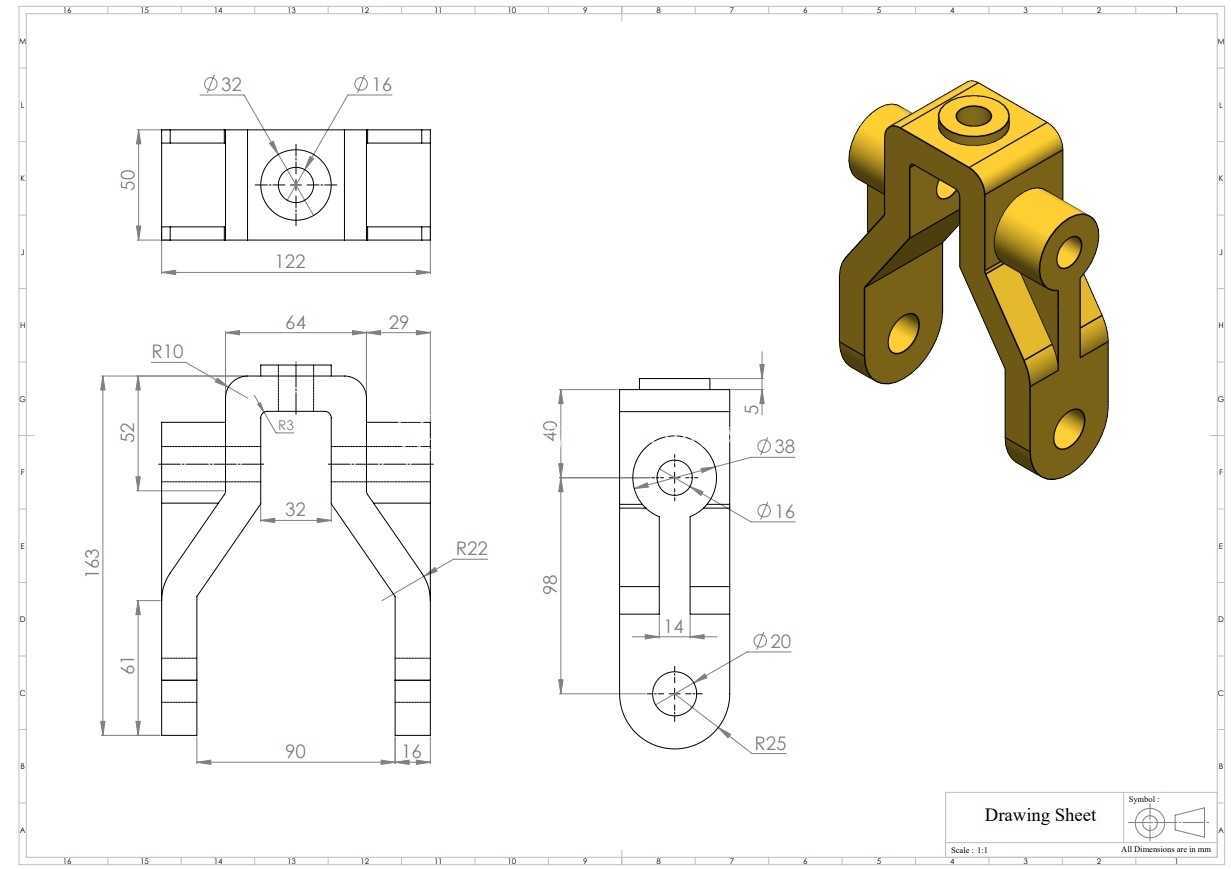

　　建模的时候要特别注意几个孔位的同轴度要求，顶部凸台的通孔和支腿末端的两个安装孔，各自的同轴度公差要控制在0.02mm以内，如果同轴度超差，穿装销轴的时候会出现别劲的问题，转动阻力会大幅上升，甚至出现卡死无法摆动的情况。另外零件的安装边界也要提前校验，当支架绕顶部销轴摆动到最大角度时，支腿的外侧轮廓不能和周边的固定构件发生干涉，建模时可以做简单的运动仿真，扫掠出整个摆动行程里零件的轮廓包络，给周边构件预留至少3mm的安全间隙，避免装配后出现运动干涉。这类零件一般采用压铸铝合金或者Q235钢做表面喷塑处理，铝合金材质适合载荷不大、对自重有要求的自动化设备场景，钢制件则适合重载、有冲击载荷的工装夹具场景，不同材质对应的壁厚设计也有区别，铝合金件的最小壁厚不能小于2.5mm，否则压铸时容易出现充型不满的问题，钢制件如果采用钣金折弯焊接的工艺，板材厚度一般选3-4mm就能满足常规载荷需求，焊接位置要做焊后去应力处理，避免长期使用后出现焊接变形导致孔位错位。

　　从实际使用场景来看，这类支架除了用在输送线的挡料机构铰接位，还可以用在小型设备的舱门开合铰链、检测工装的压头摆动支撑等位置，只要是需要实现定角度摆动连接、同时承受一定径向载荷的点位，都可以通过调整孔位中心距、支腿长度、安装孔直径来适配不同的安装需求，设计时不用完全拘泥于固定尺寸，核心是要保证受力路径顺畅、安装间隙足够、转动无卡滞，就能满足绝大多数工况的使用要求。做三维建模的时候，要优先把基准面选在顶部铰接孔的中心轴线上，这样后续调整支腿长度、孔位位置的时候，能以基准轴为参照做参数化驱动，改型的时候只需要修改对应参数就能快速生成新的构型，不用重新绘制草图，能大幅提升设计迭代的效率，同时要注意所有的棱边都做0.5mm的倒角处理，避免安装时划手，也能去除加工后的毛刺飞边。
