桥式支撑结构机械零件建模练习作品

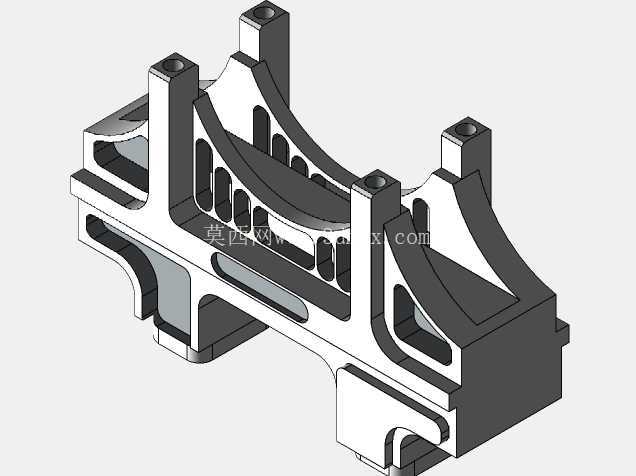

　　这类桥式支撑结构零件，常应用在需要多点位承载、同时兼顾减重与结构刚度的工业设备场景中，比如自动化生产线的工位支撑座、小型设备的机架连接座、检测设备的载具固定基座，部分同构型零件也会用在教学实训台的架体连接部位，承担分散载荷、连接上下功能组件的作用。从结构功能来看，零件顶部四个带通孔的立柱是核心安装位，通孔用于穿设螺栓或定位销，实现与上方功能模块的刚性连接，四个立柱的位置度公差需要控制在合理范围，避免安装时出现孔位错位导致的装配应力，长期受载下出现连接松动的问题。

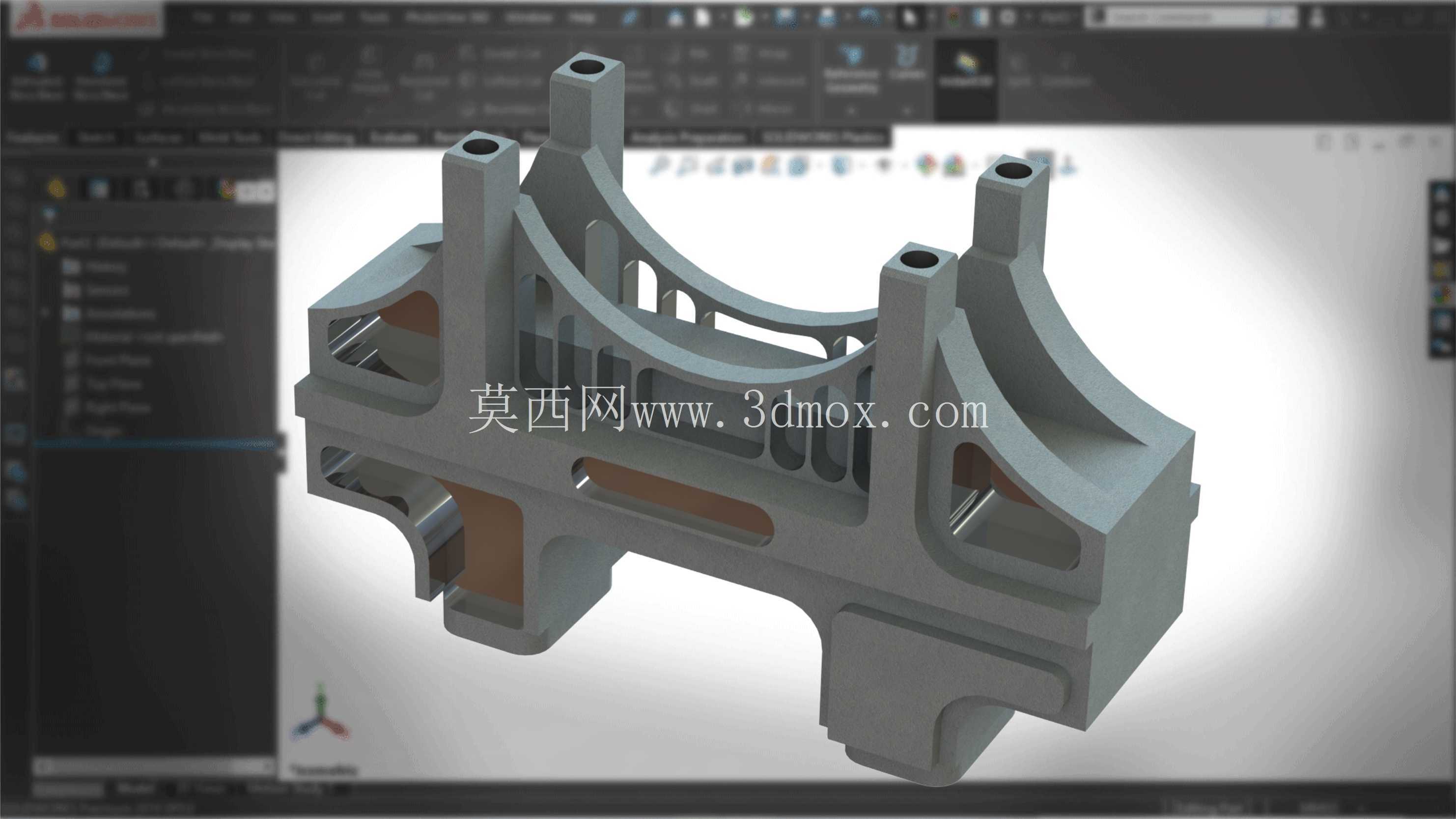

　　主体的桥式拱形结构是设计的核心亮点，这种结构并非单纯为了造型美观，而是在同等材料用量下，相比实心块体结构能提升30%以上的抗弯曲形变能力，拱形内侧的镂空槽一方面是为了去除冗余材料、降低零件整体自重，另一方面也能为内部走线、小型管路穿设预留空间，适配机电一体化设备的布线需求。零件下部的两个凸台结构是下部安装定位面，凸台的端面需要做平面度处理，保证与下方基座贴合时没有间隙，避免装配后出现整体倾斜，凸台侧面的凹槽结构是用于安装定位卡簧或者限位挡块，实现零件在基座上的快速定位，减少装配时的调整工作量。

　　从设计思路层面，这类练习零件的建模逻辑完全贴合实际工业零件的设计流程，首先确定上下安装面的基准坐标，先拉出主体的基础块体，再通过拉伸切除做出拱形轮廓，之后细化立柱的安装孔、下部凸台的定位结构，最后做边角的倒圆角处理——倒圆角并非装饰性设计，所有棱边的圆角都是为了避免应力集中，在零件受交变载荷时减少棱边处的裂纹萌生概率，同时也能去除加工后的锐边，避免装配时划伤操作人员。

　　关于安装边界，这类零件的整体长宽高比例控制在2:1:1.5左右，四个安装孔的中心距需要匹配上方搭载模块的安装孔位，下部凸台的间距要适配下方基座的安装槽宽度，零件的总重量控制在1.2kg以内，采用铝合金加工时完全可以满足常规工位的承载需求，如果采用工程塑料3D打印制作，也能用于教学实训场景的演示装配。在实际应用中，这类支撑结构的载荷传递路径非常清晰：上方模块的载荷通过四个立柱传递到拱形主体，拱形结构将垂直载荷分解为侧向的分力，再通过下部两个凸台均匀传递到下方基座，不会出现局部应力过大的问题，镂空区域还可以根据实际使用需求加装传感器安装座、管线固定卡扣等附属配件，拓展零件的使用场景。建模过程中需要特别注意各个特征的父子关系，比如安装孔的特征要依附在立柱的端面上，拱形切除特征要以主体的对称基准面为参考，保证零件的整体对称性，避免后续出工程图时出现基准混乱的问题，同时所有配合面的拔模角度要控制在1度以内，保证零件无论是采用CNC加工还是注塑成型，都能顺利脱模或者装夹，不会出现加工干涉。
