带斜向加强筋的立式铰接安装支座结构

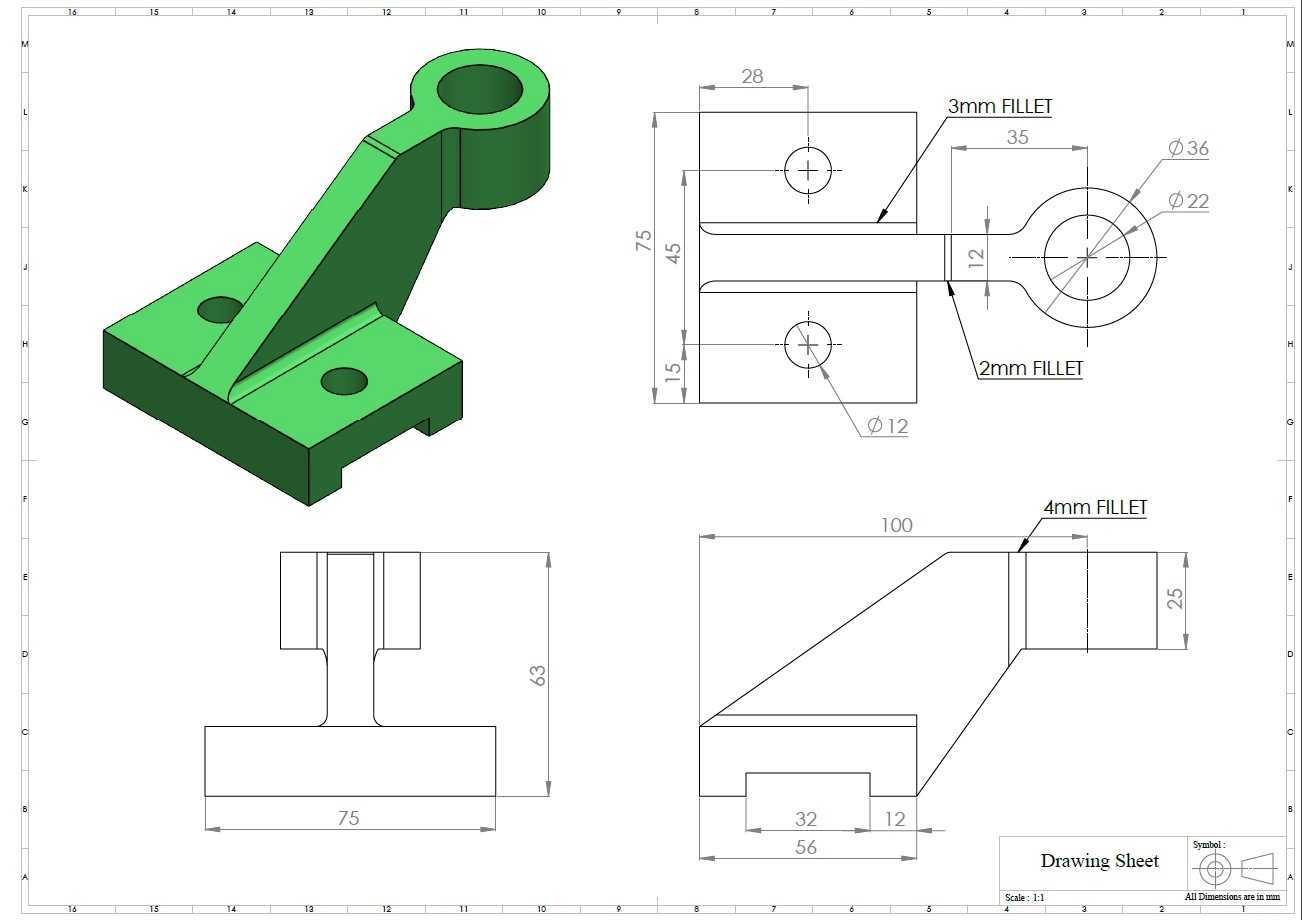

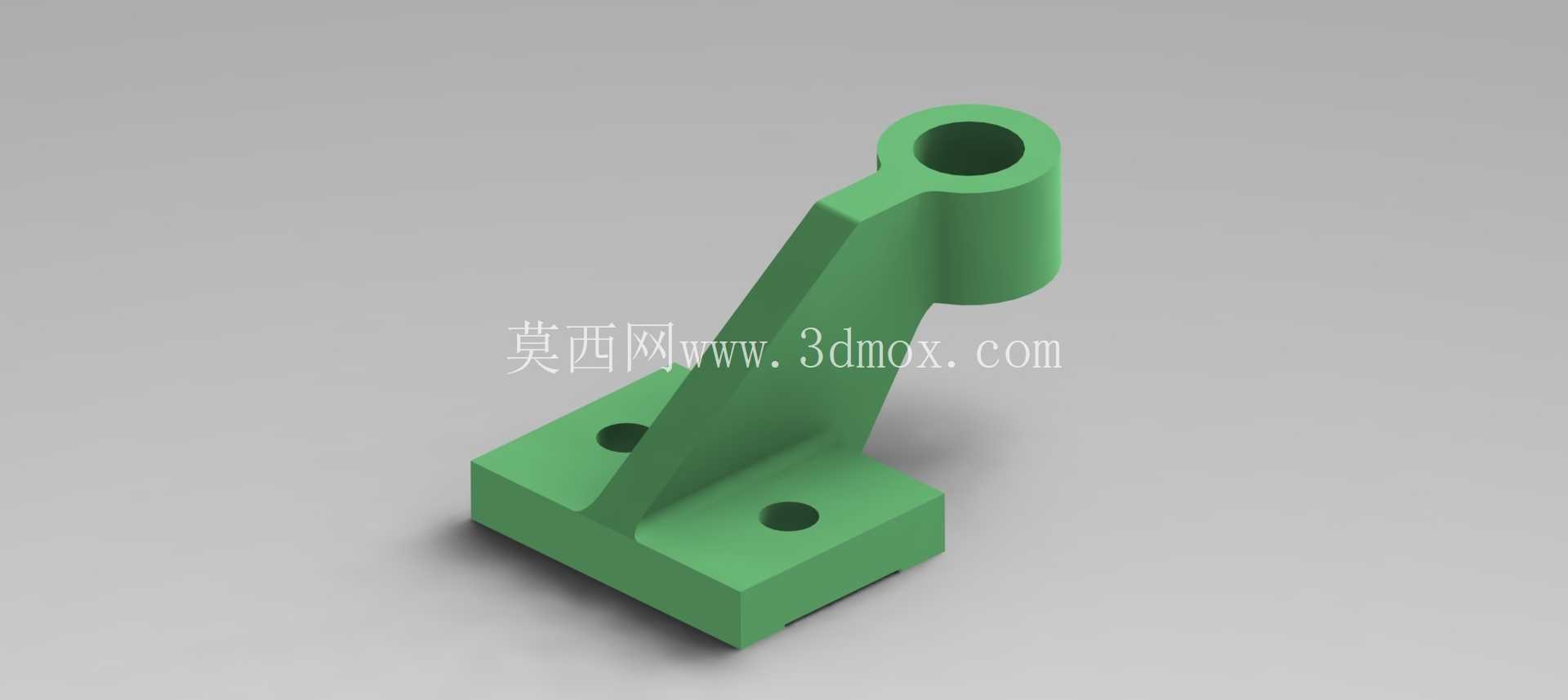

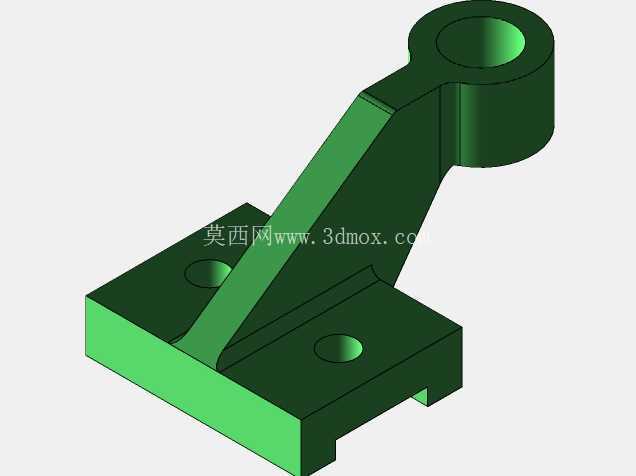

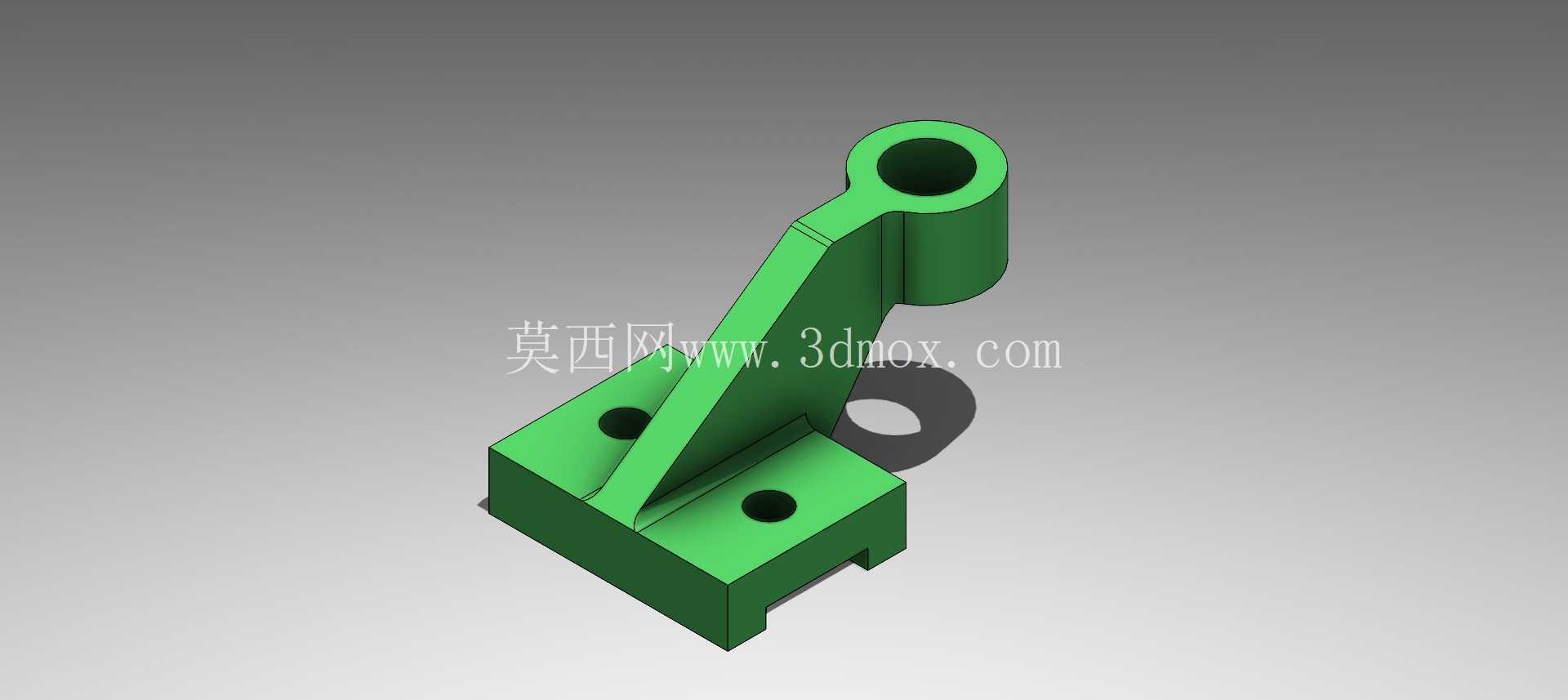

　　这类带斜向加强筋的立式铰接支座，常见于轻工自动化生产线的连杆传动机构、小型物料输送设备的张紧调节端，以及非标工装夹具的翻转定位模块中，核心作用是为铰接销轴提供稳定的安装基准，同时承受连杆往复摆动带来的径向载荷与交变弯矩，避免安装基面因应力集中出现开裂或形变。从结构功能来看，底部的方形安装座设置了两个沉头安装孔，可通过内六角螺栓直接固定在设备的型材安装面或钢板基座上，底座侧边预留的卡槽结构，能够卡入安装基面的定位凸台，在螺栓锁紧前完成快速对位，减少装配时的调整工作量，同时抵消铰接部位受侧向力时产生的滑移趋势。

　　上部的筒状铰接孔为整圆通孔设计，孔壁预留了足够的壁厚，可适配标准铜套或自润滑轴承的压装，降低铰接销轴转动时的磨损，延长部件的维护周期；连接底座与上部铰接筒的斜向加强筋，并非等厚度设计，而是沿着应力传递路径做了变厚度处理，靠近铰接筒的位置筋条厚度更大，向底座方向逐渐收窄，在控制整体重量的前提下，最大化提升结构的抗弯曲刚度，避免支座在承受大载荷时出现铰接筒与底座连接部位断裂的问题。设计这类支座时，首先要明确安装边界：底部安装孔的中心距需要匹配常用铝型材或标准安装板的孔位规格，避免出现孔位错位无法装配的问题；上部铰接孔的中心高度，需要匹配对应连杆机构的运动行程，确保连杆摆动时不会与底座或安装基面发生运动干涉。

　　建模过程中，需要重点处理加强筋与底座、铰接筒的过渡圆角，所有转角位置都要设置不小于2mm的铸造圆角或机加工倒角，避免应力集中，同时也符合铸造或3D打印的工艺要求，减少加工或成型过程中的缺陷。从实际使用场景出发，这类支座如果用于有频繁往复摆动的工况，铰接孔的内壁粗糙度需要达到Ra1.6以下，保证压装的轴套能与孔壁紧密贴合，不会出现轴套随销轴转动的问题；底座的安装接触面需要做铣平处理，平面度控制在0.05mm以内，避免安装后支座出现倾斜，导致铰接销轴卡滞，影响整个传动机构的运动顺畅度。

　　在尺寸链校核上，需要重点关注铰接孔中心到底座安装面的垂直公差，以及两个安装孔相对于铰接孔中心的对称度公差，前者会影响连杆机构的运动精度，后者则会导致螺栓安装时出现别劲的问题，长期使用会造成螺栓疲劳断裂。另外，斜筋的布置角度经过受力优化，刚好沿着支座受载时的主应力方向布置，能够将铰接部位承受的载荷均匀传递到底座的整个安装面，避免局部应力过大；筋条与底座连接的位置做了加宽处理，进一步分散应力，即使在承受瞬时冲击载荷的情况下，也能保证结构的完整性。这类支座的材质通常选用铸铁或铝合金，铸铁材质的减震性更好，适合有冲击载荷的工况，铝合金材质则重量更轻，适合对设备重量有要求的移动类设备或小型自动化装置，不同材质的选型需要结合实际载荷大小与使用环境调整，比如在有腐蚀的环境中使用时，还需要做表面阳极氧化或喷塑处理，提升部件的耐腐蚀性能。
