AISI304不锈钢精密安装固定座结构设计

　　在工业自动化产线的精密定位工位、小型电源模块的装配环节、检测设备的传感器安装基座场景中，这类不锈钢安装板的使用频率极高，它承担着核心功能部件与设备主体之间的定位衔接、载荷传递作用，材质选用AISI304不锈钢，本身具备优秀的抗锈蚀能力，在潮湿工况、有弱腐蚀介质的车间环境里也能长期保持尺寸稳定性，不会因为表层锈蚀导致安装位偏移，也不会出现锈屑脱落污染洁净生产环境的问题，适配食品包装设备、电子元器件检测设备、户外小型配电装置等对材质耐蚀性有要求的装配场景。

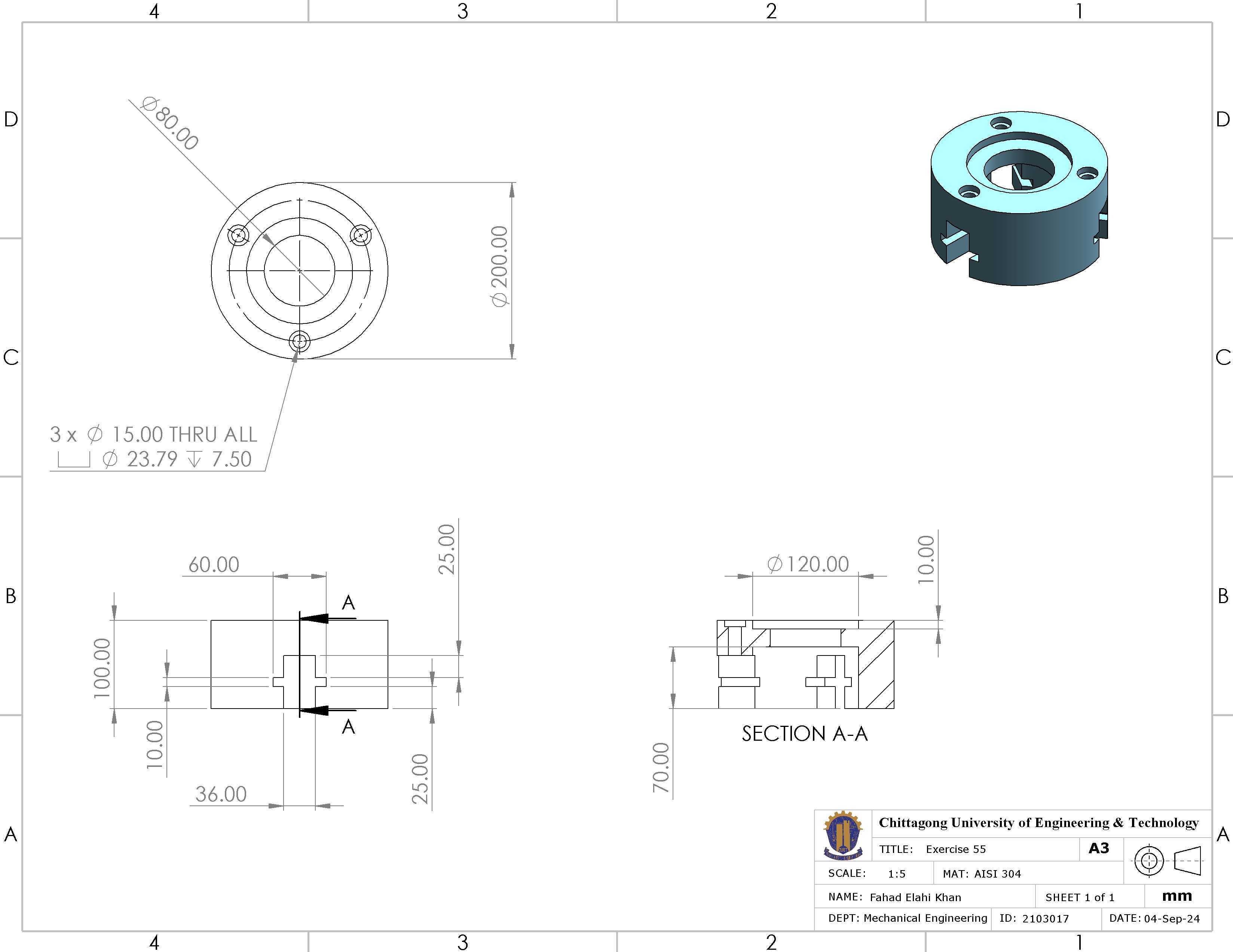

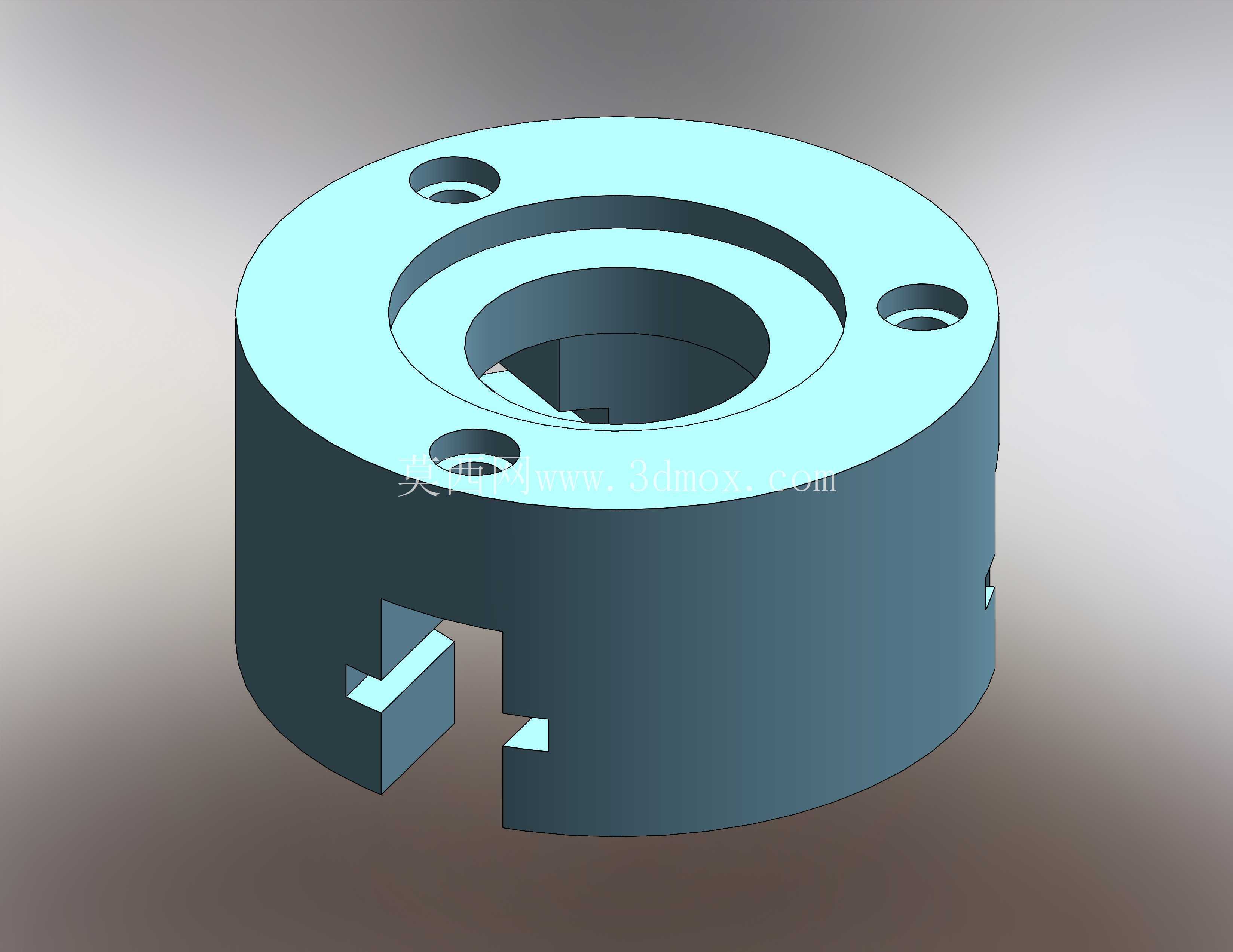

　　从结构设计逻辑来看，整体采用短圆柱式本体构型，相比方形安装座，圆形外轮廓在空间局促的安装腔体内更易调整周向角度，不会出现棱角与周边管线、结构件干涉的问题。本体上端面做了环形凸台挤压成型结构，这个凸台并非冗余设计，装配时凸台可以直接嵌入配对部件的定位沉槽内，不需要额外加装定位销就能实现径向限位，既减少了装配时的找正时间，也能避免设备运行过程中因为振动导致安装板与配对部件之间出现相对滑移。上端面均匀分布的三个沉孔，是为M12六角头螺栓预留的安装位，沉孔深度经过精准核算，螺栓锁紧后头部完全没入安装板端面以下，不会突出端面影响上方部件的贴合度，也避免了螺栓头外露剐蹭周边线缆或者操作人员的问题，三个孔位采用圆形阵列排布，相比两孔安装抗扭转能力更强，相比四孔安装又减少了不必要的加工工序，在安装稳定性和加工成本之间做了平衡。

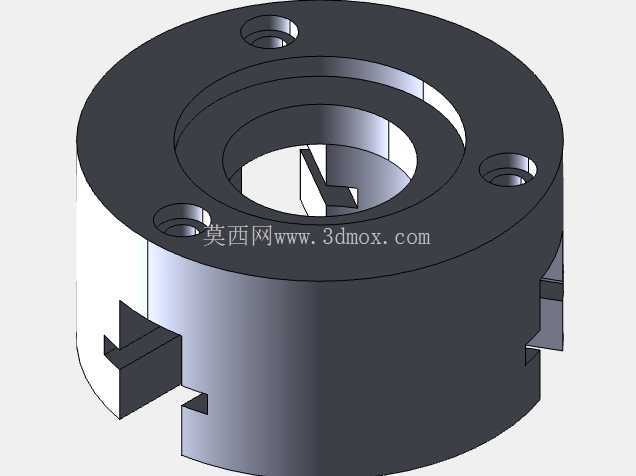

　　本体侧壁开设的对称缺口结构，是为了适配快速装拆需求设计的，日常维护需要拆卸上方功能部件时，不需要完全拧下三颗安装螺栓，只需要将螺栓松开一定行程，旋转安装板让缺口对准螺栓杆位置就能直接取下部件，大幅缩短了设备维保的停机时间，这类快拆结构在需要频繁更换工装夹具的检测工位、需要定期清理维护的流体控制部件安装位上实用性极强。中心的大尺寸通孔是为了让配对部件的轴类结构、穿线管路从中穿过，孔壁的台阶面可以作为轴向承载面，直接承接上方部件的轴向载荷，避免载荷全部作用在连接螺栓上，提升整体连接结构的抗载荷能力。

　　从安装边界尺寸来看，这类安装板的外径尺寸控制在适配小型安装腔体的范围，整体轴向高度较低，不会占用过多的安装空间，三个安装沉孔的中心圆直径经过标准化设计，能直接适配行业内通用的安装孔位规格，不需要对原有设备的安装基座做二次改造就能直接替换使用。设计过程中对各部位的壁厚做了均匀化处理，避免不锈钢件加工过程中因为壁厚不均出现应力变形，所有棱边都做了微小的倒角处理，既去除了加工毛刺避免装配时划伤操作人员，也减少了应力集中点，提升零件的抗疲劳强度，在设备长期运行产生振动的工况下，不会因为应力集中出现开裂问题。

　　实际选型使用时，需要注意核对安装面的平面度要求，这类精密安装板的上端面和下端面都经过精加工处理，装配时要提前清理安装基座表面的铁屑、焊渣等杂物，避免杂物垫在结合面之间导致安装倾斜，影响上方功能部件的定位精度。螺栓锁紧时要采用对角分次拧紧的方式，避免单个螺栓一次锁死导致安装板出现倾斜变形，保证三个安装点的锁紧力均匀，让安装板与基座、上方部件完全贴合。这类安装板除了用于电源变压器的安装固定，也可以作为小型气动元件、视觉检测相机、精密传感器的安装基座使用，只要安装孔位匹配、载荷在设计范围内，都能实现稳定的定位固定效果，不锈钢材质的特性也让它可以在无表面涂装的情况下直接使用，不会出现涂装层脱落污染生产环境的问题，适配洁净车间的使用要求。
