带斜向支撑的异形安装基座结构设计

　　在工业设备的安装固定场景中，这类带斜向支撑的异形基座常作为小型功能部件的承载载体，多用于电子电工类设备内部的元件定位、小型动力组件的安装承托，也可作为教学练习中典型的异形切削类零件建模参照，帮助从业者掌握多特征融合的实体建模逻辑。从实际使用场景来看，这类基座通常安装在设备内部的安装板面上，底部的平直基面作为安装贴合面，需要保证平面度公差控制在合理范围，避免安装后出现倾斜导致上部承载部件的定位偏差，上部的半圆柱凹腔用于匹配对应圆柱类元件的外壁，实现径向定位，斜向的支撑筋结构并非随意设计，而是通过力学传导路径优化，将上部承载的载荷分散传递到底部安装基面，减少局部应力集中，避免长期受载后出现结构变形。

　　设计这类构件时，首先要明确安装边界条件：底部安装面的轮廓尺寸需要匹配预设的安装空间，不能超出设备内部预留的安装区域，两侧的垂直立面可作为辅助定位基准，在装配时与相邻构件的立面贴合，实现X、Y两个方向的位置约束，上部的半圆柱凹腔直径需要与被承载元件的外径保持合理的配合公差，若为间隙配合需要预留足够的装配间隙，若为过渡配合则要控制公差带范围，避免装配时出现压装困难或配合过松导致的晃动。斜向支撑的倾斜角度并非固定值，需要根据上部载荷的作用方向调整，让支撑面的法线方向尽可能与载荷合力方向重合，最大化提升支撑结构的承载效率，同时减少不必要的材料冗余，在保证结构强度的前提下控制构件整体重量。

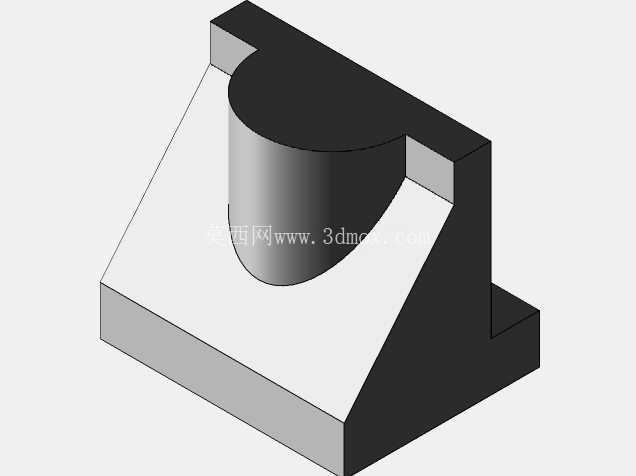

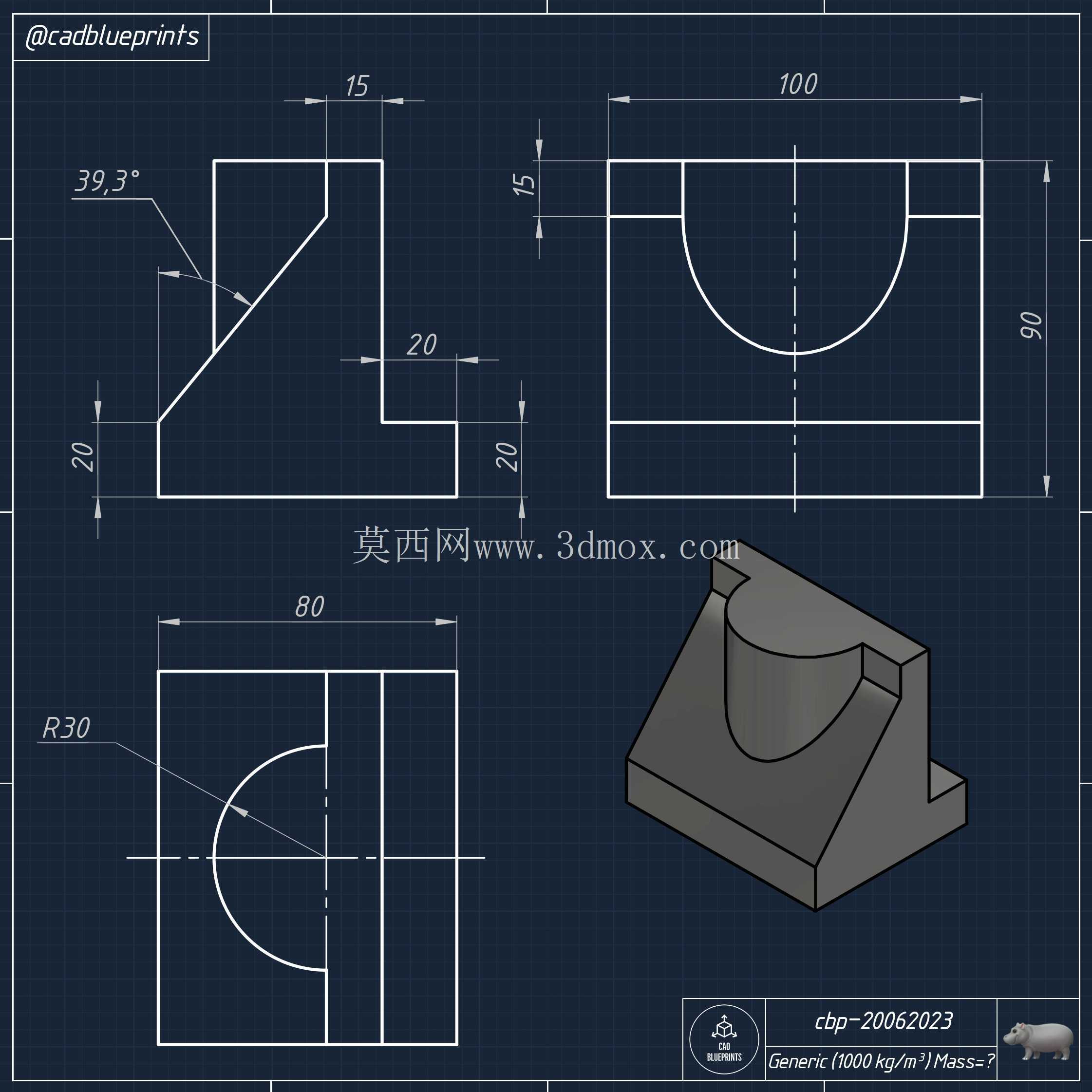

　　从建模逻辑来看，这类零件是典型的多特征叠加建模案例，首先通过拉伸特征创建底部的矩形基座本体，再拉伸生成上部的垂直立壁结构，之后通过旋转切除或者拉伸切除生成上部的半圆柱凹腔，斜向支撑部分需要先绘制支撑的截面轮廓，通过拉伸生成支撑实体，之后对所有的棱边进行倒圆角处理，避免尖锐棱边造成的应力集中，同时也能去除加工过程中产生的毛刺，提升零件的装配安全性。需要注意的是，斜向支撑与基座本体、上部立壁的交接处需要做圆角过渡，避免直角交接处出现应力突变，在长期受振动载荷的工况下，直角交接位置很容易产生疲劳裂纹，合理的圆角过渡可以大幅提升结构的疲劳寿命。

　　在实际加工层面，这类零件如果采用金属切削加工，需要先铣削底部安装基面，保证基面的平面度，之后以基面为定位基准加工上部的半圆柱凹腔和两侧立面，斜向支撑面可以通过三轴铣削加工完成，若采用注塑工艺生产，则需要考虑拔模角度，所有垂直于开模方向的立面都要设置合理的拔模斜度，避免脱模时出现拉伤。这类构件的安装孔位通常设置在底部基座的四个角位，孔位的位置度公差需要严格控制，保证与安装板上的预设孔位对齐，避免出现装配干涉。在日常的结构设计练习中，这类零件可以帮助建模者熟练掌握拉伸、切除、圆角、基准设定等基础建模操作，理解结构设计中力学传导、公差配合、加工工艺性之间的关联，避免出现只追求外观造型而忽略实际加工可行性、结构强度合理性的设计问题。很多初学者在设计这类支撑结构时，容易忽略支撑与主体的连接过渡，直接采用直角连接，或者将支撑厚度设计得过薄，导致实际受载时支撑部位容易断裂，也有部分设计者会过度增加结构厚度，造成材料浪费和整体重量超标，合理的结构设计需要在强度、重量、加工成本之间找到平衡点，通过有限元应力分析可以验证结构的应力分布情况，对应力集中的区域进行局部加强，对应力水平很低的区域适当减薄，实现结构的优化设计。这类异形基座虽然结构不算复杂，但涵盖了机械结构设计中最基础的设计逻辑，从基准选择到特征构建，从工艺性考虑到强度校核，都是小型结构件设计的典型要点，对于刚接触三维建模和结构设计的从业者来说，是非常合适的练习载体，能够帮助建立从建模到加工、从设计到应用的完整工程思维，避免脱离实际应用的纯造型设计误区。
