凹凸槽结构块状机械练习构件

　　这类带凹凸槽结构的块状构件，常作为机械结构设计入门阶段的典型练习载体，也可作为小型工装定位块、简易承载垫块的原型参考，在工装夹具调试、小型设备安装定位场景中，这类结构的应用十分普遍。从实际使用场景来看，这类构件多承担定位、限位、辅助承载的作用，比如在小型装配工位上，带凸起与凹槽的块体可以快速实现相邻零件的对位卡合，不需要额外设计复杂的锁紧结构，就能在非重载工况下保持零件的相对位置稳定，减少装配过程中的对位调整时间。

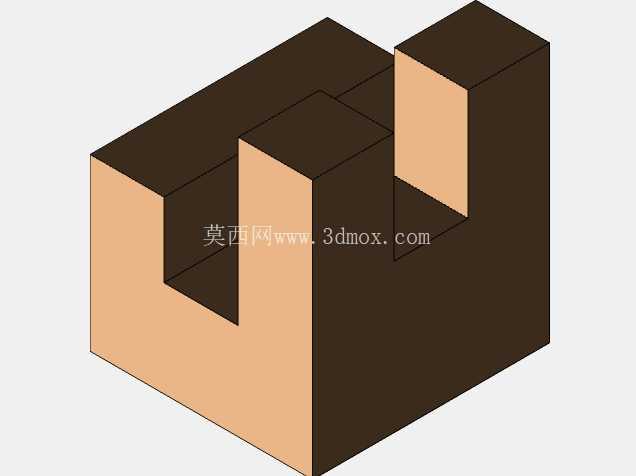

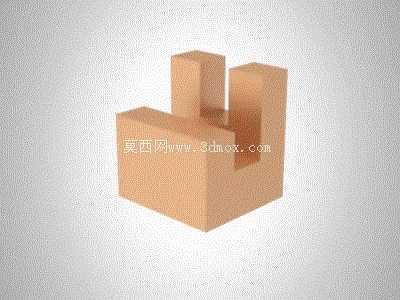

　　从结构设计思路来看，该构件采用整体式实体结构，主体为矩形基座，基座上方设置两处平行的凸起立柱，立柱之间形成内凹的卡槽结构，这种设计的核心逻辑是通过一体成型的凹凸结构实现功能集成，避免分体式装配带来的累计误差。设计过程中需要重点关注凸起部分与基座的连接过渡，若采用直角过渡，在承受侧向挤压力时，连接根部容易出现应力集中，长期受载可能产生开裂风险，因此实际工程应用中会在根部设置微小的圆角过渡，在不影响卡槽配合尺寸的前提下，分散应力传递路径。

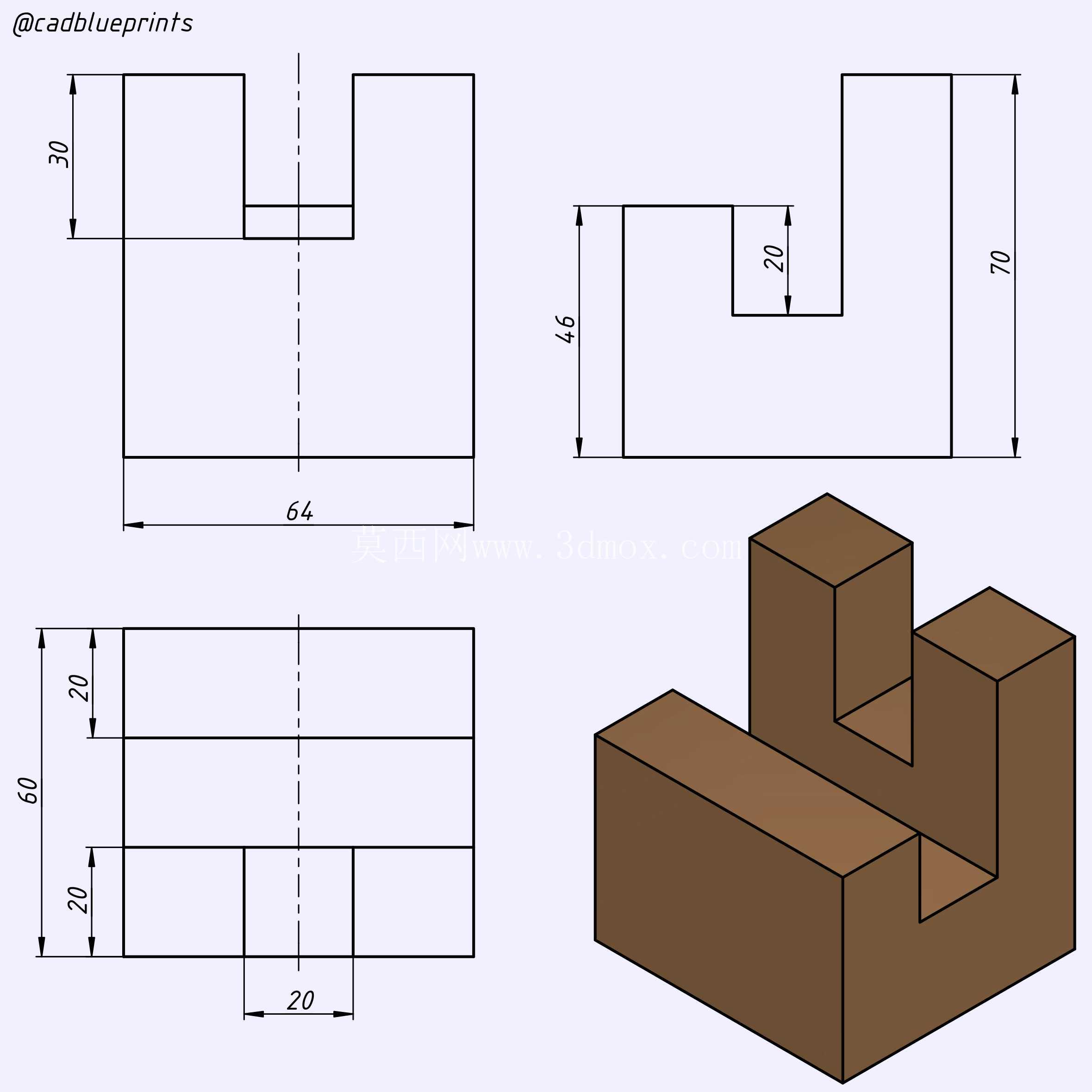

　　从外形尺寸与安装边界来看，这类练习构件的尺寸比例遵循机械设计的常规比例逻辑，基座的长宽比例约为3:2，凸起立柱的高度约为基座高度的二分之一，卡槽的宽度与单根凸起立柱的宽度保持一致，这种等宽设计既方便建模过程中的尺寸约束，也符合实际工装零件的加工便利性——采用常规铣削加工时，同一把铣刀就可以完成卡槽和立柱侧面的加工，不需要频繁换刀，能有效降低加工工序的复杂度。安装边界方面，构件的底部为完整平面，可直接贴合在安装基板上，若作为定位块使用，可在基座的非配合面设置沉头安装孔，孔位距离侧边的距离不小于孔径的1.5倍，避免安装时边缘出现崩裂问题；凸起部分的外侧壁与基座外侧壁保持齐平，不会额外占用安装空间，在紧凑的工位布局中，这种齐平设计能有效减少相邻构件的安装干涉。

　　从功能特性来看，该构件的卡槽结构可实现两个方向的限位，垂直于卡槽长度方向可限制零件的横向位移，沿卡槽长度方向可通过加装挡块实现纵向限位，凸起立柱的顶面可作为辅助支撑面，承载小型零件的局部压力。在实际建模练习中，这类结构能帮助设计者熟练掌握拉伸、切除、圆角等基础建模命令的使用，理解实体建模中“加材料”与“减材料”的逻辑关系，同时也能让设计者直观认识到结构形状对零件受力状态的影响——比如当卡槽的深度过大时，凸起立柱的抗弯强度会明显下降，受到侧向力时容易出现变形，因此设计时需要根据实际承受的载荷大小，合理调整卡槽深度与立柱厚度的比例，通常在无额外加强筋的情况下，立柱的厚度不小于卡槽深度的三分之二，才能保证结构的刚性满足使用要求。

　　另外，这类结构的表面没有复杂的曲面特征，所有特征均由平面和直角（或微小圆角）构成，非常适合作为三维建模入门的练习案例，通过对这类简单结构的反复练习，设计者可以建立清晰的三维空间坐标感，掌握尺寸标注、约束添加的基本逻辑，为后续复杂曲面、装配体的设计打下基础。在实际生产中，这类结构的零件多采用45号钢或者硬质尼龙材料加工，金属材质的构件可用于重载定位场景，尼龙材质的构件可用于需要避免刮伤零件表面的装配场景，不同材质的选择会对应不同的尺寸公差要求，金属件的配合公差可控制在IT7级，尼龙件因为存在一定的形变余量，公差可适当放宽到IT9级，不需要过高的加工精度就能满足使用需求。
