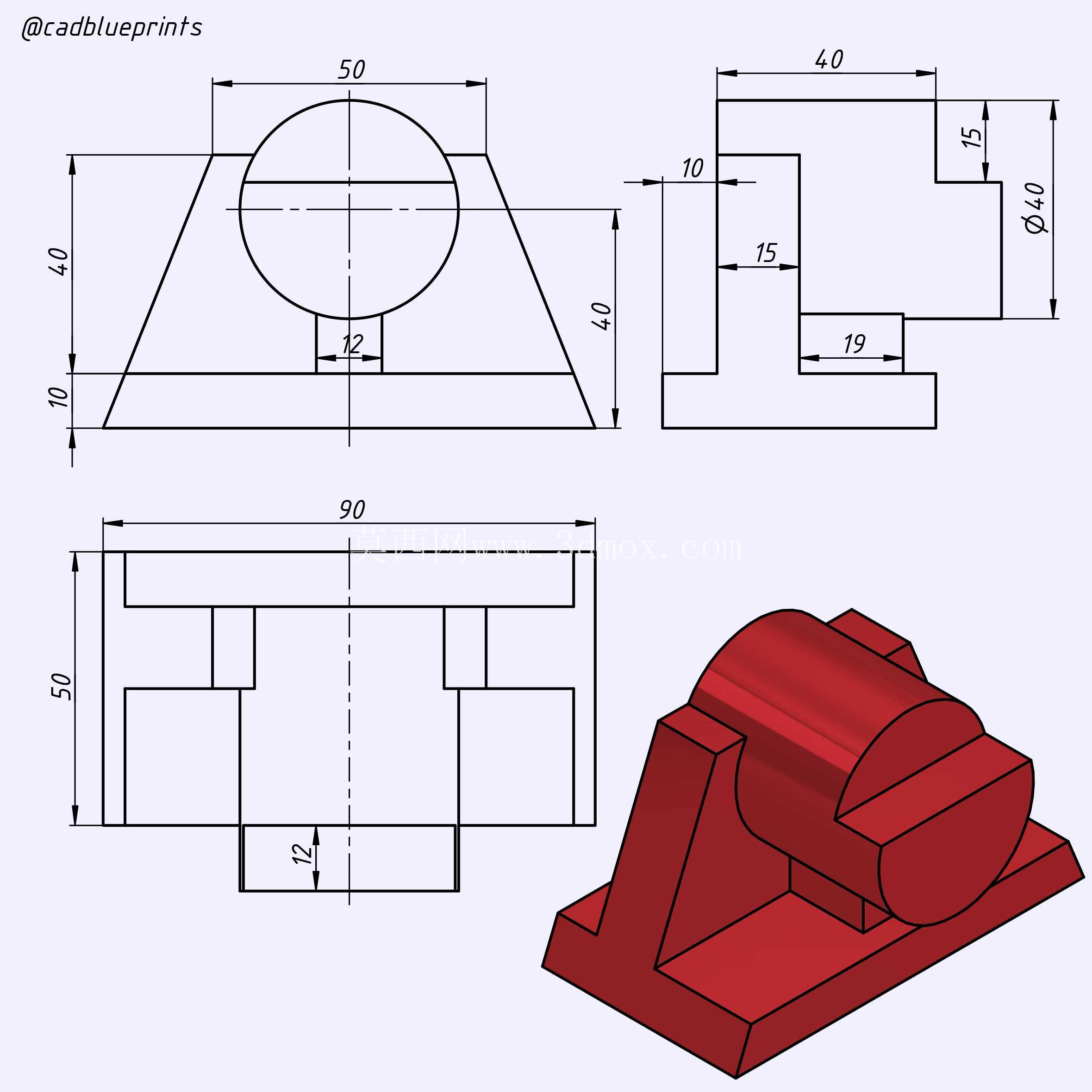

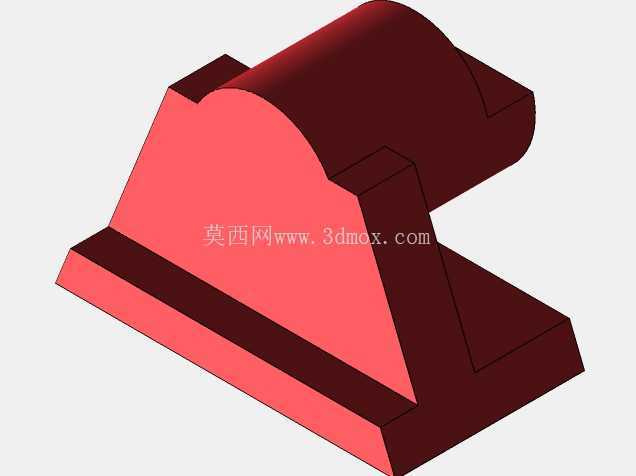

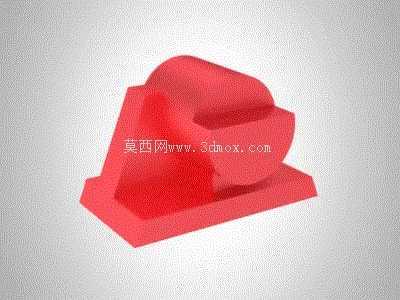

CAD练习用块状基座异形支撑结构

　　该结构件属于机械建模练习范畴内的典型异形支撑基座类零件，整体采用一体化成型设计思路，底部为平整矩形安装基板，基板上方延伸出带弧形过渡的半包围支撑腔体，腔体顶部设置半圆柱状的承托结构，各衔接位置均做了圆角过渡处理，避免应力集中问题的同时，也符合常规注塑或铣削加工的工艺要求。从实际应用场景来看，这类结构常作为小型机电设备的内部支撑座使用，可用于承托圆柱形功能组件，比如小型传感器模块、微型传动辊轴或者低压线路中的限位固定座，安装时可通过底部基板的预留孔位完成与设备机架的锁附固定，安装边界需预留出基板四周至少5mm的操作空间，方便紧固件的安装与后期维护拆卸。

　　设计过程中优先考虑了结构的刚性与空间利用率，底部基板的厚度设置为整体高度的六分之一，保证安装后不会因上方承托部件的重量产生翘曲变形，半包围的腔体结构既可以对内部容纳的部件起到侧向防护作用，也能减少整体材料的用量，降低零件自重。腔体与顶部半圆柱承托结构的衔接处采用了渐变式的壁厚设计，从腔体侧壁到承托面的壁厚逐步过渡，避免壁厚突变导致的加工缺陷或者受力断裂问题。在建模练习层面，该零件涵盖了草图绘制、拉伸凸台、拉伸切除、圆角处理、基准面偏移等多个常用建模指令的操作，能够帮助练习者熟悉异形衔接结构的建模逻辑，掌握不同特征之间的约束关系设置，理解工艺圆角在结构设计中的实际作用。

　　从尺寸适配角度来看，该结构的整体长宽比例控制在1.2:1，高度与宽度比例约为0.8:1，属于紧凑型支撑结构，适合安装在空间受限的设备内部腔体中，顶部半圆柱承托面的弧度可根据实际承托部件的外径做对应调整，底部基板的安装孔位可根据实际安装机架的孔距进行参数化修改，具备一定的衍生设计空间。结构的所有外露棱边均做了R2以上的圆角处理，既避免加工后锐边划伤操作人员，也能减少零件在搬运安装过程中的磕碰损伤。在受力特性上，底部基板与支撑腔体的衔接位置是主要受力区域，设计时特意加大了该位置的过渡圆角半径，分散承托部件传递下来的竖向载荷，避免应力集中导致的结构开裂。

　　这类练习模型的建模过程需要重点关注各特征的父子关系设置，保证后续修改参数时不会出现特征报错，同时也要结合实际加工工艺的要求，避免出现无法脱模或者无法铣削加工的倒扣结构，整个结构的拔模角度统一设置为1.5度，符合常规注塑加工的拔模要求，如果采用金属铣削加工，则可以根据加工刀具的参数调整内壁的加工余量，保证配合面的尺寸精度。
