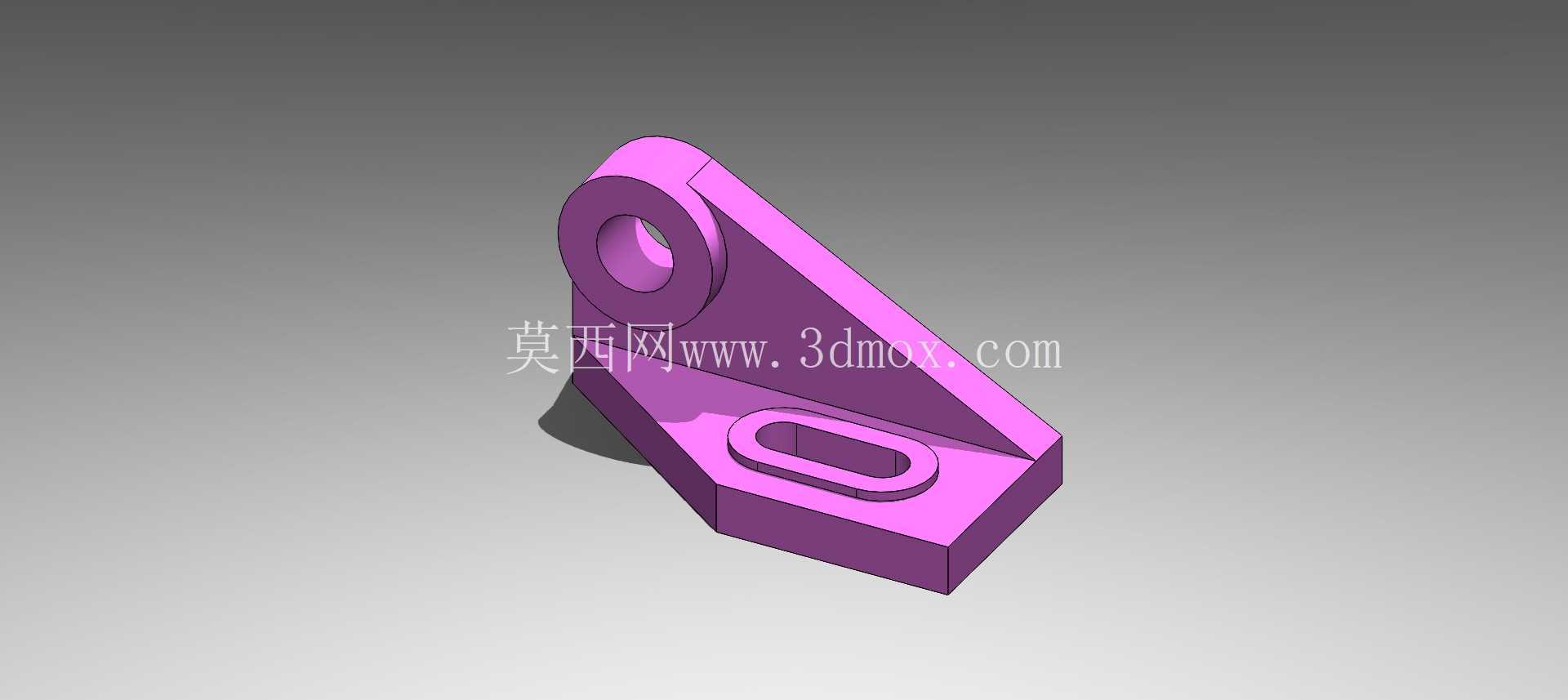

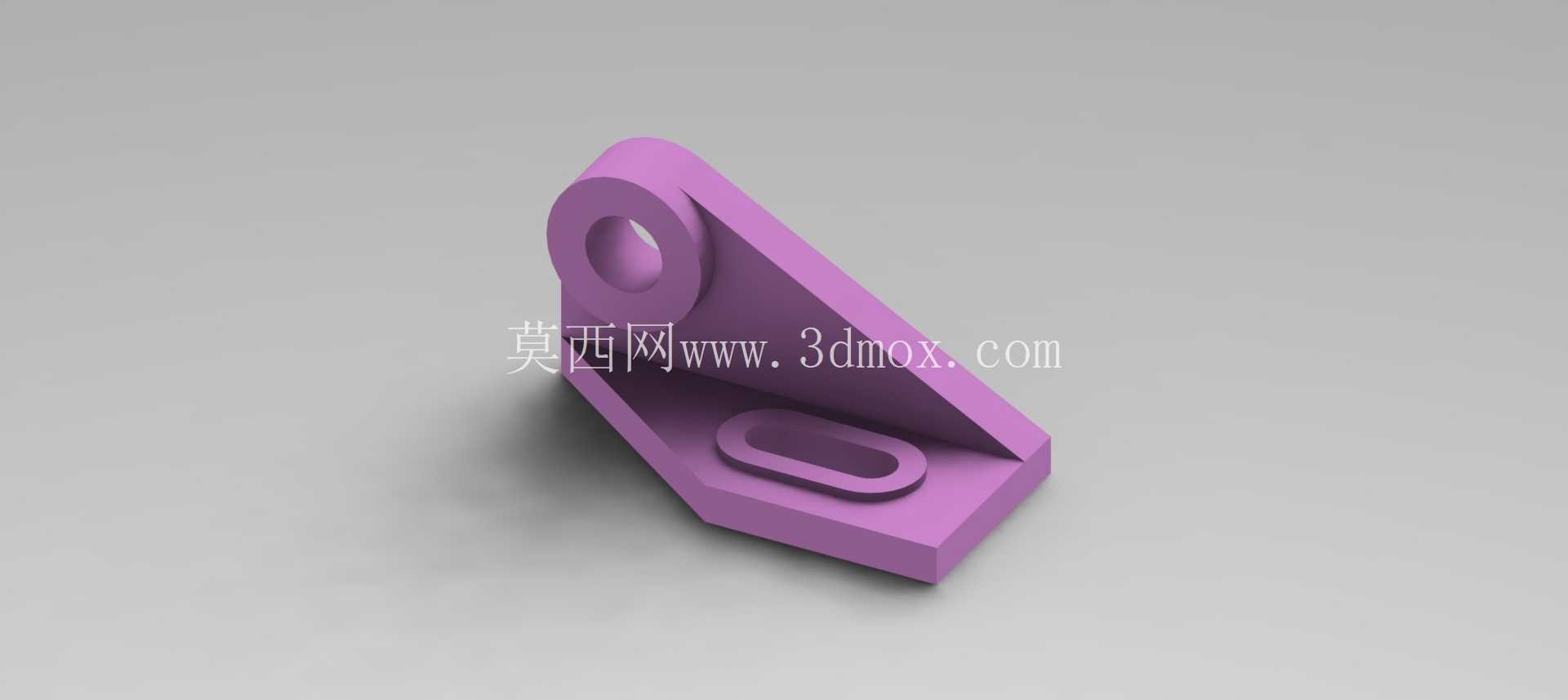

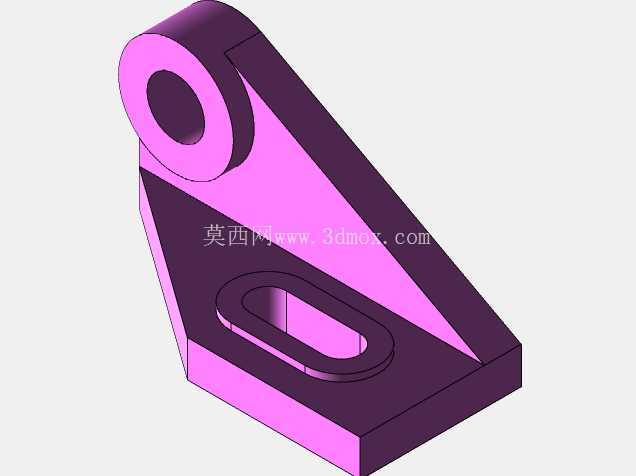

带腰孔安装座的斜支撑铰接支座结构

　　这类带腰型安装孔的斜向铰接支座，在轻工输送线、小型工装夹具台架、非标自动化设备的侧装支撑结构里应用十分广泛，日常做设备改型或者小型工装搭建时，经常会用到这类结构来实现带角度的部件铰接连接。从实际使用场景来看，这类支座通常作为固定端铰接点使用，上方的带孔凸耳用来穿铰接销轴，连接需要做小角度摆动的连杆、摆臂或者压头组件，下方的底座通过紧固件固定在设备型材台面或者焊接机架的安装面上，腰型孔的设计是整个结构实用性的核心，现场安装时不需要极高的孔位加工精度，能够顺着腰孔长度方向调整支座的固定位置，抵消机架加工、型材拼接带来的累计位置误差，避免出现铰接点对位偏差导致的摆臂卡滞、销轴偏磨问题。

　　从结构设计逻辑来看，整个支座采用一体化的斜筋连接形式，没有采用分体拼接的结构，避免了拼接结构带来的连接松动风险，斜向的支撑板直接连接上方的铰接凸耳和下方的安装底座，受力时载荷可以顺着斜板直接传递到底座安装面，不会出现局部应力集中的问题。上方的铰接孔做了等直径的通孔设计，孔的轴向长度和凸耳厚度保持一致，能够给铰接销轴提供足够的支撑长度，减少销轴工作时的弯曲应力，孔的边缘做了小尺寸的倒角处理，既可以去除机加工产生的毛刺，也能方便销轴装配时的导入，避免装配时刮伤销轴表面影响配合精度。下方的安装底座做了加厚处理，底座的底面为全平面设计，安装时可以和安装基面完全贴合，不会出现局部悬空导致的紧固后支座变形问题，腰型孔的长度方向通常和摆臂的摆动调整方向保持一致，现场调试时可以先松开紧固件，调整好支座位置让铰接点和活动部件完全对位后，再锁紧固定螺栓，大幅降低现场安装调试的难度。

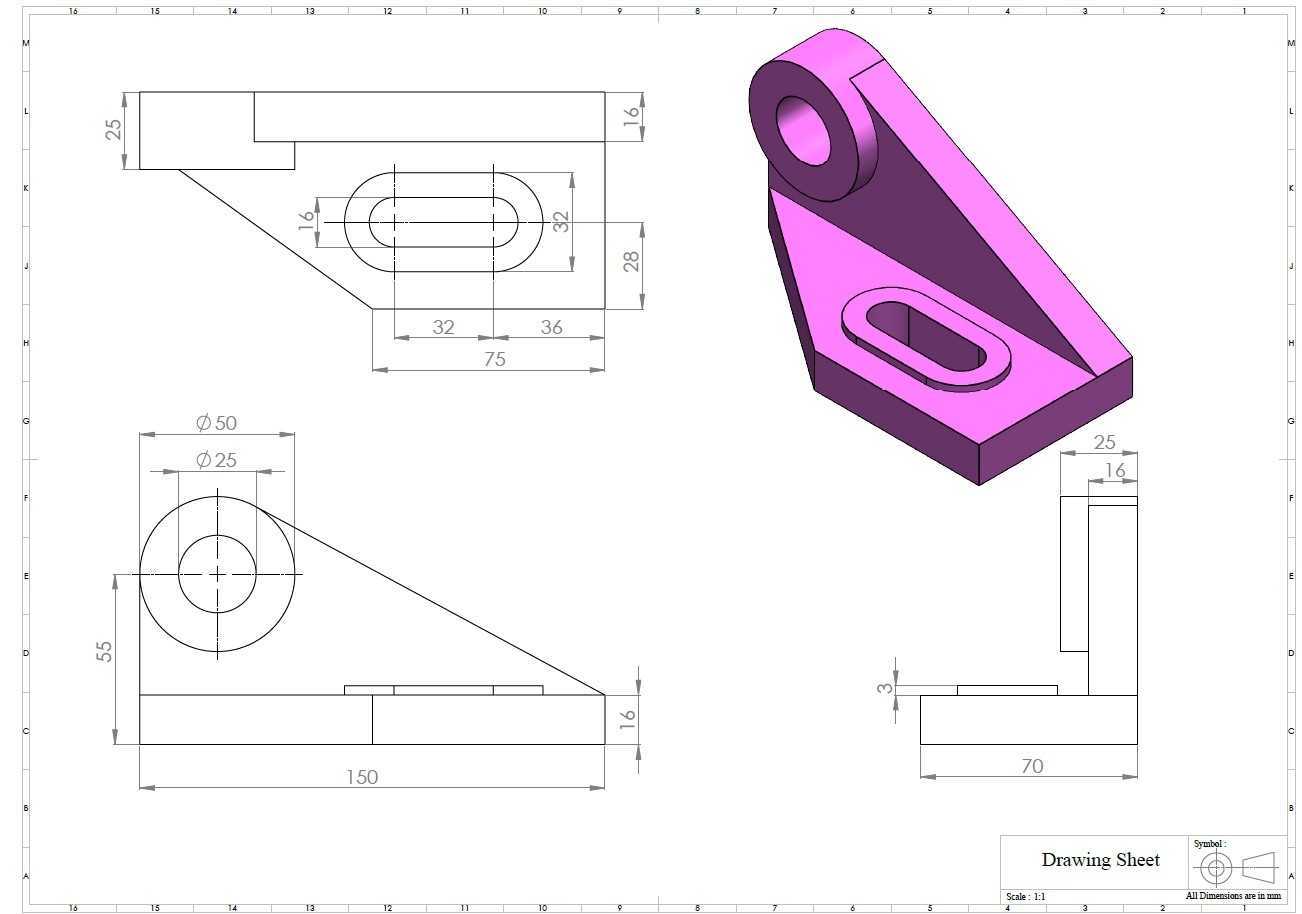

　　从安装边界尺寸来看，这类支座的整体高度通常控制在100mm以内，底座的长宽尺寸根据上方铰接孔的受力大小匹配，铰接孔的直径根据所连接的摆臂载荷选择常用的销轴规格，腰型孔的宽度适配常用的内六角圆柱头螺栓尺寸，腰孔的长度通常预留10-15mm的调整余量，既满足位置调整的需求，也不会因为孔过长导致底座的结构强度下降。斜支撑板的厚度和底座厚度保持一致，和底座、凸耳的连接处都做了圆角过渡，避免直角连接处的应力集中，在承受摆臂传递的径向载荷时，应力可以顺着圆角均匀分散到整个支座结构上，不会在连接处出现断裂风险。实际建模过程中，需要重点关注铰接孔和安装面的垂直度，以及腰型孔的中心位置精度，如果铰接孔和安装面垂直度偏差过大，会导致销轴安装后出现倾斜，摆臂摆动时会产生额外的侧向力，加快销轴和孔的磨损；腰型孔的两侧需要保持平行，孔的两端圆弧中心要在同一条直线上，避免螺栓穿入后出现卡滞，影响位置调整的顺畅度。这类结构虽然看起来造型简单，但在小型非标设备里的使用频率很高，建模时需要兼顾结构强度、安装调试便利性和加工工艺性，不需要做多余的装饰性结构，所有的结构特征都要服务于实际使用需求，比如斜板的倾斜角度是根据铰接点的高度和底座的安装位置计算得出，既要保证支撑的受力角度合理，也要避免斜板和周边摆动部件出现运动干涉。
