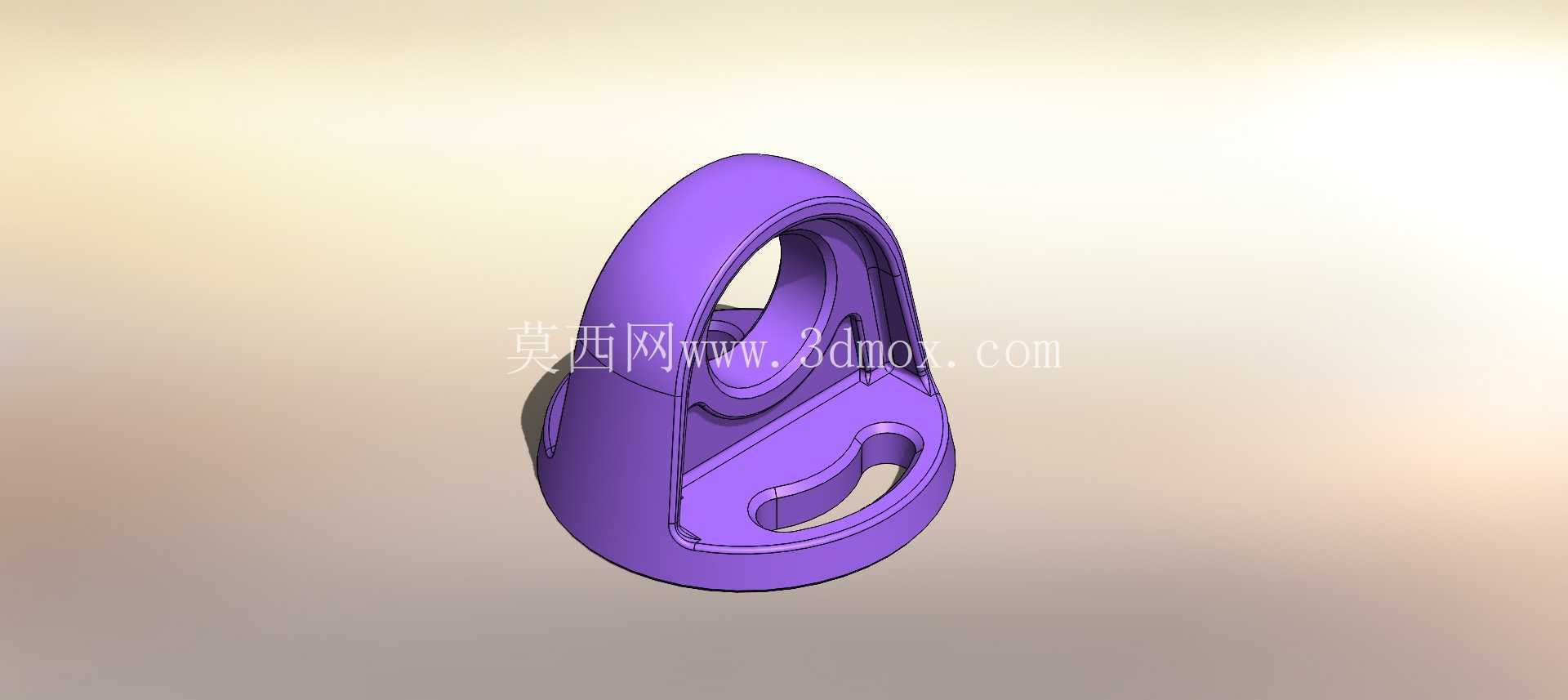

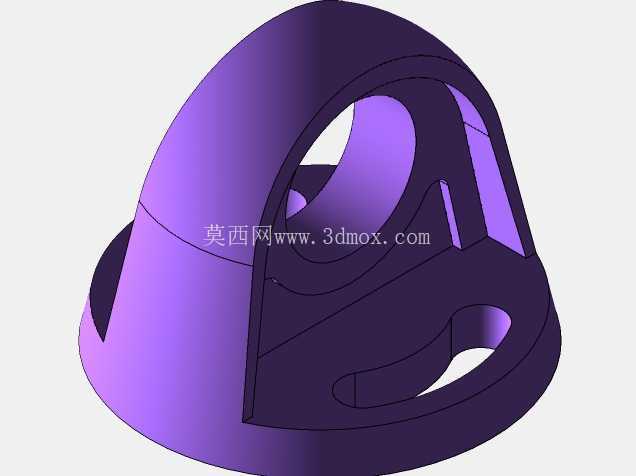

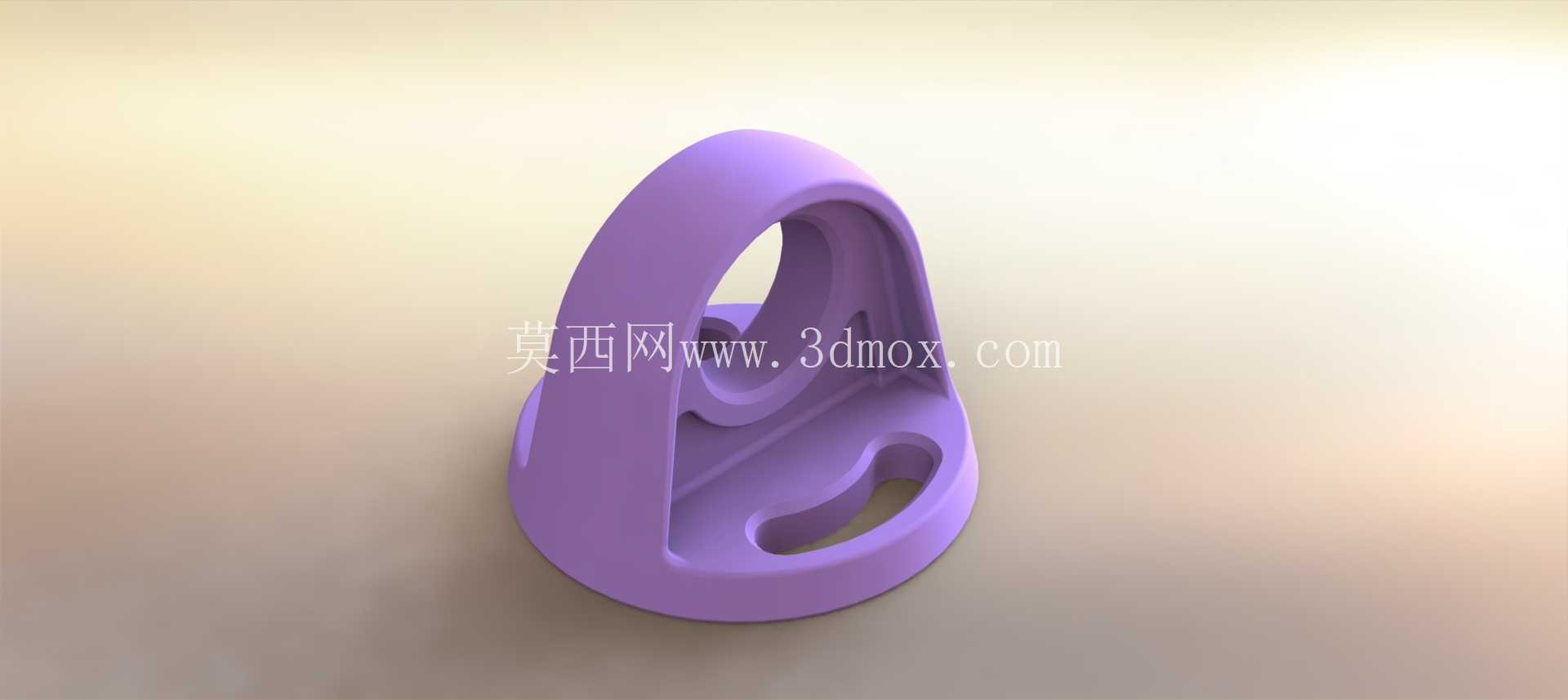

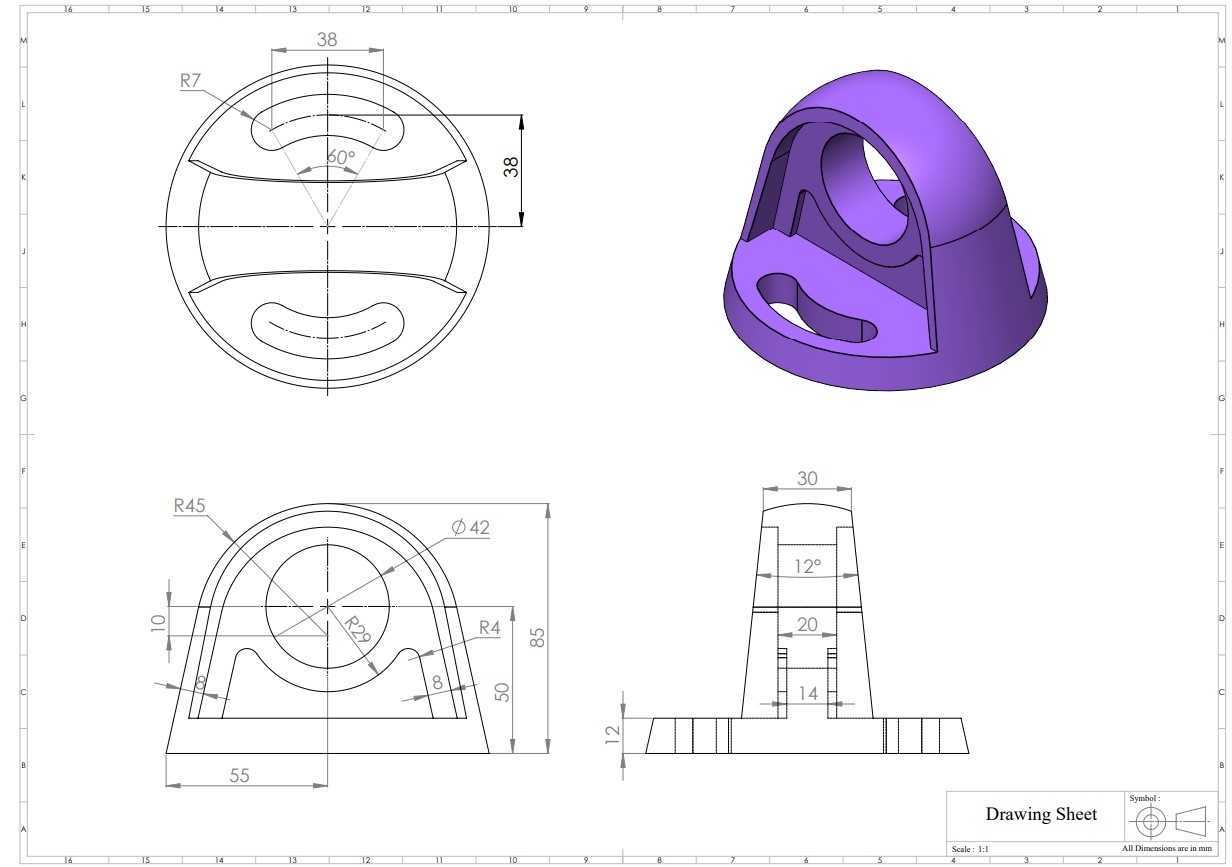

弧形镂空支撑固定座结构设计

　　该弧形镂空支撑固定座，在小型机电设备、桌面级工装夹具、消费电子外设支架等场景中应用广泛，主要承担上部构件的承载、定位与姿态保持作用，可适配需要倾斜安装角度的功能模块，比如小型传感器安装支架、桌面设备的倾斜支撑脚、轻型管线的导向固定座等场景，能够在有限安装空间内完成稳定支撑，同时通过镂空结构降低整体自重，减少材料消耗。从结构设计逻辑来看，整体采用底部圆盘式安装基面，保证与安装平面的接触面积足够，降低接触面压，避免长期承载后出现安装面凹陷或者固定座滑移的问题，底部圆盘上开设的两个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低安装时的对位精度要求，现场装配时无需严格核对孔距，可在长孔行程内微调固定座的安装角度，适配不同的安装基准偏差。

　　上部弧形支撑臂采用等壁厚设计，壁厚取值兼顾结构强度与成型工艺性，若采用塑料注塑成型，均匀壁厚可避免出现缩痕、翘曲等成型缺陷，若采用金属3D打印或者机加工成型，等壁厚结构也能减少加工余量，降低制造成本。支撑臂内侧的弧形镂空结构，并非单纯的减重设计，其轮廓与上部待安装构件的外形弧度匹配，可实现待安装件的嵌入式定位，安装时构件可直接卡入弧形槽内，配合侧面的紧固孔位即可完成快速固定，无需额外设计定位夹具，装配效率提升明显。

　　支撑臂与底部圆盘的过渡位置采用大圆角过渡，避免应力集中，在承受上部载荷时，圆角过渡区域可分散应力传递路径，避免直角连接处出现应力断裂的风险，经过受力仿真验证，该过渡结构在承受额定垂直载荷与侧向倾斜载荷时，最大应力值远低于常用工程塑料或者铝合金材料的屈服强度，安全系数满足常规工业使用要求。从安装边界尺寸来看，底部圆盘直径控制在小型安装场景适配范围内，整体高度不超过常规桌面支架的高度阈值，安装后不会占用过多垂直空间，上部弧形支撑的开口角度经过反复校核，可保证待安装构件固定后保持合适的倾斜角度，满足操作人员的操作视角或者设备的工作角度要求，比如作为手机支架、小型操作面板支架使用时，倾斜角度刚好符合人体工程学的观看视角，无需额外调整角度。

　　结构上的多处镂空设计，除了减重之外，还可作为走线通道，设备的连接线可从镂空位置穿过，避免线缆外露杂乱，同时镂空结构也能减少材料堆积，在注塑成型时缩短冷却周期，提升生产效率。该固定座的安装方式灵活，既可以通过底部长孔用螺丝固定在平面基座上，也可以在底部粘贴双面胶用于无螺丝孔的安装场景，适配木质、塑料、金属等多种安装基面，适用场景覆盖工业生产辅助工装、民用电子外设、小型实验设备支架等多个领域。在设计过程中，对支撑臂的受力变形量做了严格控制，在额定承载下，支撑臂顶端的变形量控制在毫米级以内，不会出现明显的晃动或者下垂，保证上部安装构件的位置精度，对于需要精准定位的小型传感器安装场景，该变形量完全满足使用要求。整体结构无复杂倒扣特征，注塑成型时模具结构简单，无需复杂的抽芯机构，可有效降低模具制造成本，适合批量生产；若采用3D打印制作样件，也无需添加过多支撑结构，打印后后处理工作量小，可快速完成样件验证。
