双孔铰接式机械连接固定支座结构

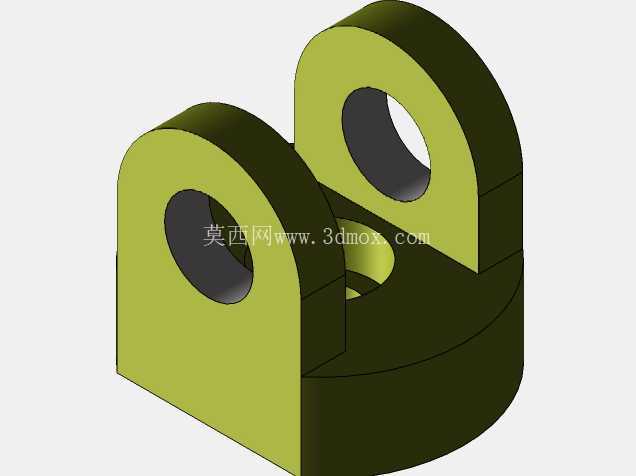

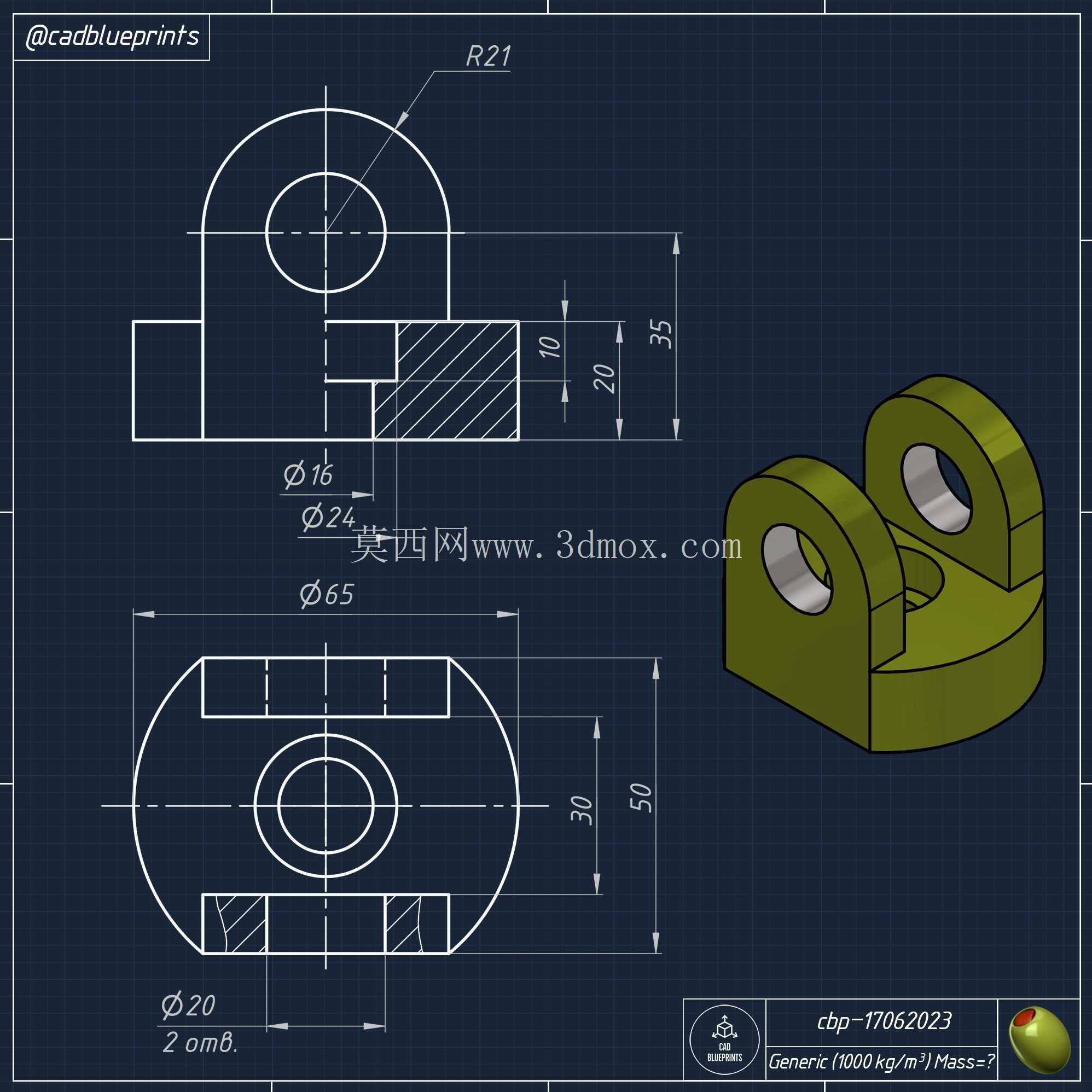

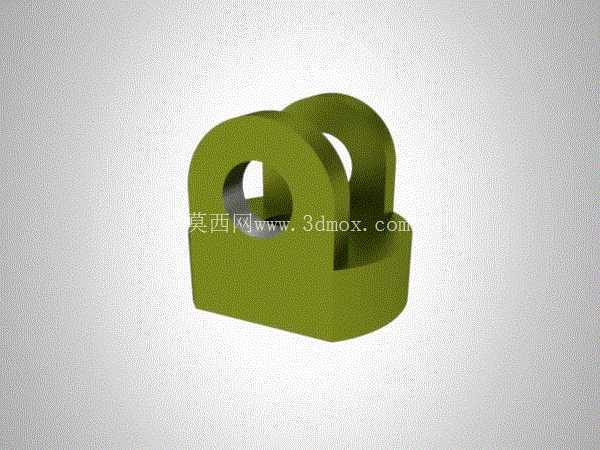

　　这类双孔铰接支座在轻工输送线、小型自动化工作站的连杆传动机构里十分常见，日常做设备改造、非标机构迭代时经常会碰到类似的结构需求，很多时候需要根据现场安装空间调整孔位间距与底座厚度，避免和周边的型材、传动件产生运动干涉。从结构功能上看，该零件核心作用是作为铰接支点，承接连杆或摆臂的往复摆动载荷，两个同轴的铰接孔用来穿装销轴，下部的U型开槽可以容纳摆臂的端部，保证摆臂在设定角度范围内摆动时不会和支座本体发生剐蹭，底部的平整安装面可以通过螺栓锁紧在设备基板或者型材安装面上，为整个铰接副提供稳定的支撑基准。

　　设计这类支座的时候，首先要确认的是铰接孔的同轴度公差，两个耳板上的孔如果同轴度偏差超过0.05mm，穿装销轴后就会出现卡滞，摆臂摆动时阻力会明显增大，长期运行还会造成销轴的偏磨，缩短整个铰接副的使用寿命。其次要核算耳板的厚度，根据铰接副承受的径向载荷大小，调整耳板厚度避免受载后出现耳板变形甚至断裂的情况，同时要注意铰接孔的边缘要做合理的倒角，一方面方便销轴装配时的导入，另一方面可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员或者损坏配套的密封件。

　　从安装边界来看，这类支座的整体外轮廓要适配安装位置的预留空间，底座的安装孔间距要和现场常用的铝型材槽距或者基板的预留孔位匹配，减少现场二次打孔的工作量，U型槽的开槽深度要保证摆臂摆动到极限位置时，摆臂端部和槽底保留至少2mm的安全间隙，避免运动过程中发生硬碰撞。日常建模过程中，这类零件要重点关注几个工艺细节：一是所有的机加工棱角都要做倒钝处理，除了铰接孔的导入倒角，底座的外轮廓棱角也要做小尺寸的倒角或者圆角，避免热处理或者表面处理时出现应力集中；二是铰接孔的表面粗糙度要控制在合理范围，既要保证销轴转动顺畅，又要避免过高的加工精度提升不必要的制造成本；三是零件的壁厚要尽量均匀，避免铸造或者粉末冶金成型时出现缩孔、变形等缺陷，如果是采用机加工方式制作，也要尽量减少不必要的材料去除，降低加工成本同时提升零件的整体刚性。在实际应用场景里，这类小尺寸铰接支座经常用在小型气动摆杆机构、料仓挡料机构、手动夹具的锁紧联动结构上，相比单耳式的铰接支座，双耳结构的抗侧向载荷能力更强，摆动过程中的稳定性更好，不容易出现摆臂侧向偏移的问题，适合摆臂长度较短、摆动频率不高的中低载荷传动场景。设计时还要考虑销轴的轴向固定方式，通常会在其中一个耳板的外侧预留卡簧槽或者销钉孔，用来安装轴用挡圈或者开口销，防止设备运行过程中销轴轴向窜动脱落，造成机构失效。

　　另外，支座底部的安装面要保证足够的平面度，如果安装面平面度偏差过大，锁紧安装螺栓后会造成支座本体变形，进而导致两个铰接孔的同轴度被破坏，影响铰接副的正常转动，所以建模时要标注合理的形位公差要求，给后续的加工环节提供明确的精度依据。很多刚入行的结构设计人员做这类零件时，容易忽略铰接孔和U型槽的位置关系，导致摆臂装配后转动范围达不到设计要求，或者在摆动过程中和槽壁发生摩擦，所以在建模阶段就要做运动干涉检查，模拟摆臂的全行程摆动，确认各个极限位置都有足够的安全间隙，同时还要考虑润滑的需求，部分需要定期加注润滑脂的铰接结构，还可以在耳板上预留注油孔的位置，方便后期设备维护时加注润滑脂，降低铰接副的磨损速度，延长零件的更换周期。
