立式双孔铰接安装支座结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:894988
  • 立式双孔铰接安装支座结构设计
  • 立式双孔铰接安装支座结构设计
  • 立式双孔铰接安装支座结构设计
  • 立式双孔铰接安装支座结构设计

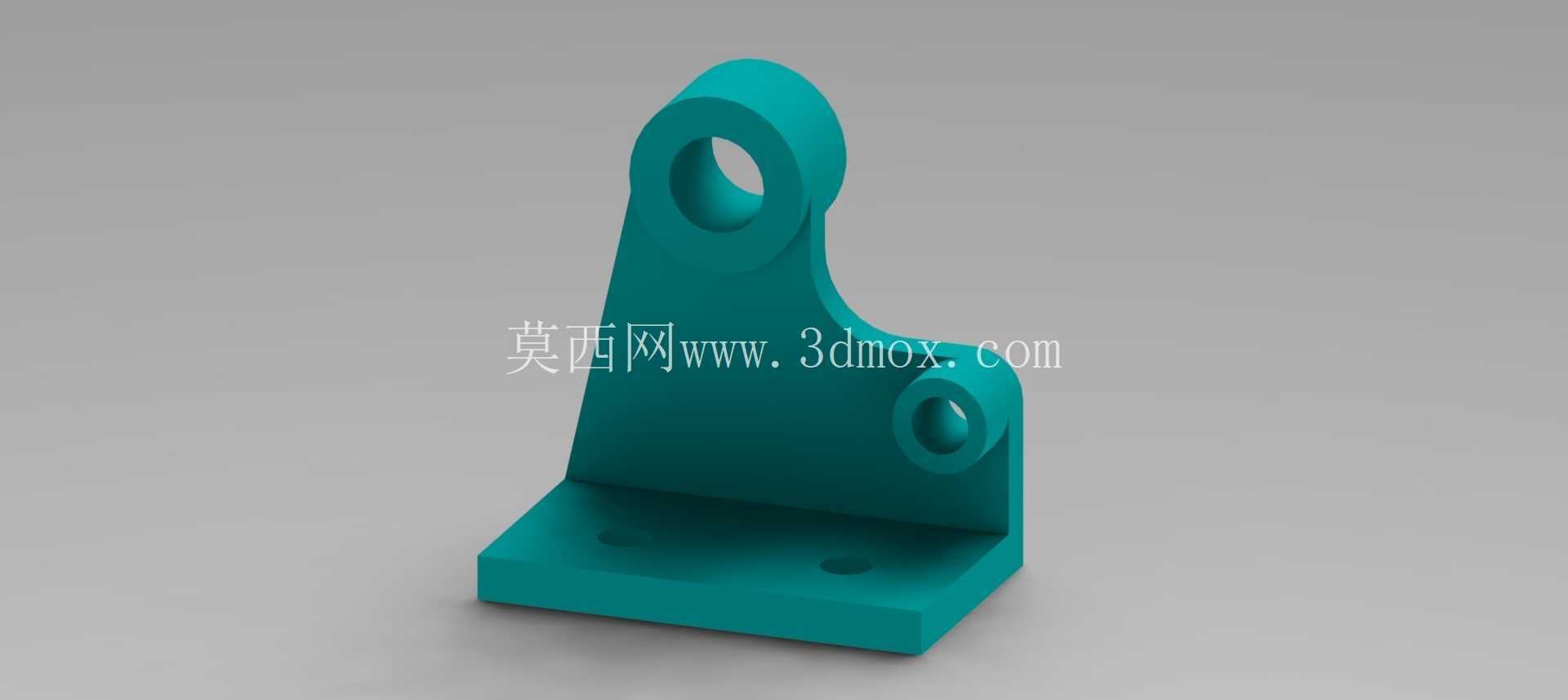

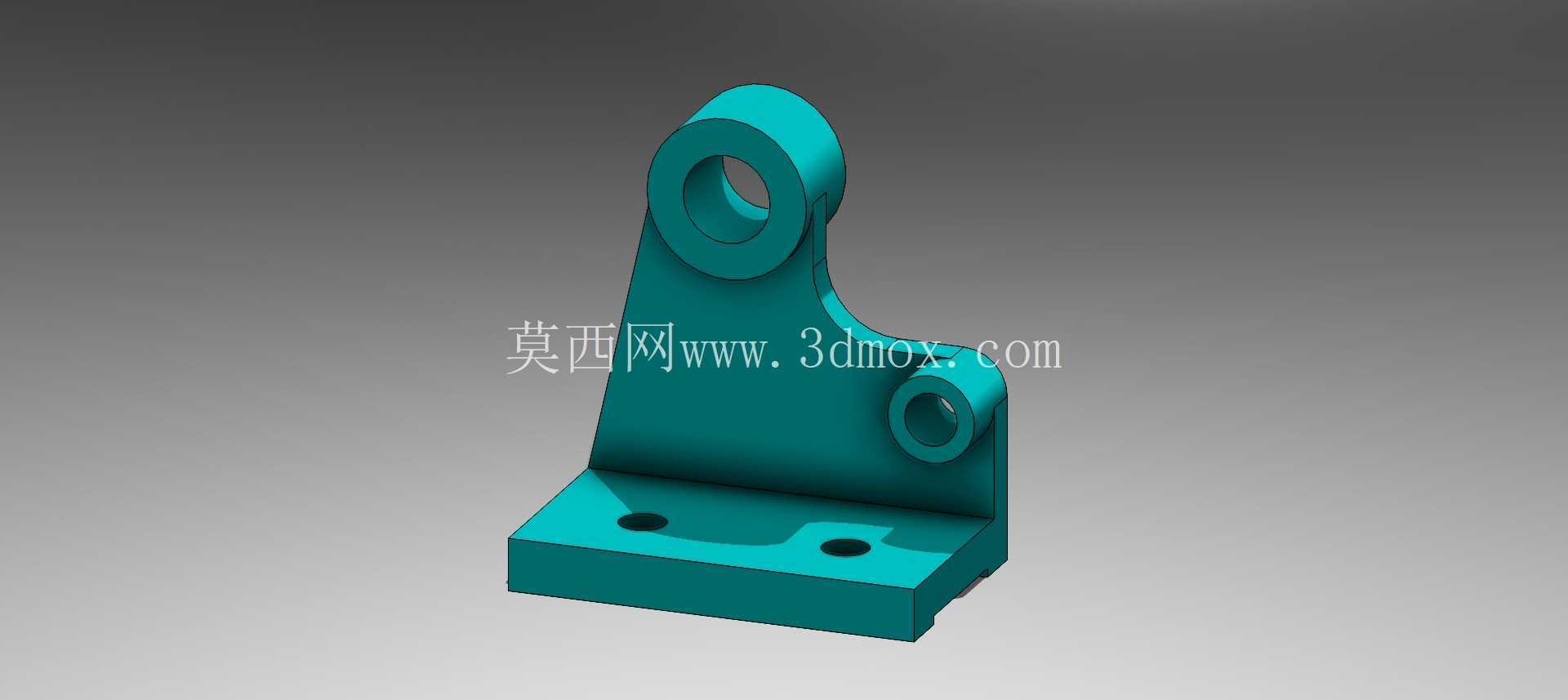

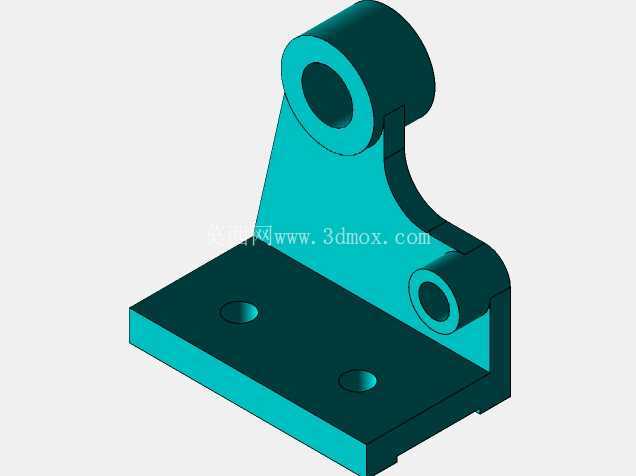

  这类立式双孔铰接支座在轻工输送线、小型自动化工作站的辅助定位机构中应用十分广泛,多数时候作为摆臂、张紧轮组件、小型导向杆的铰接承载基座使用,区别于常规的平板式安装座,该结构采用一体化铸造成型后机加工的工艺路线,整体没有拼接焊缝,长期承受交变铰接载荷时不会出现焊缝开裂的失效问题。从实际安装边界来看,底部的方形安装法兰设置了两个同轴的沉头安装孔,孔位间距适配常规40系列、50系列工业铝型材的端面安装槽距,也可以直接通过膨胀螺栓固定在混凝土设备基座上,法兰厚度预留了足够的攻丝余量,若现场安装孔位存在偏差,也可现场扩孔调整,不会破坏主体的承载结构。

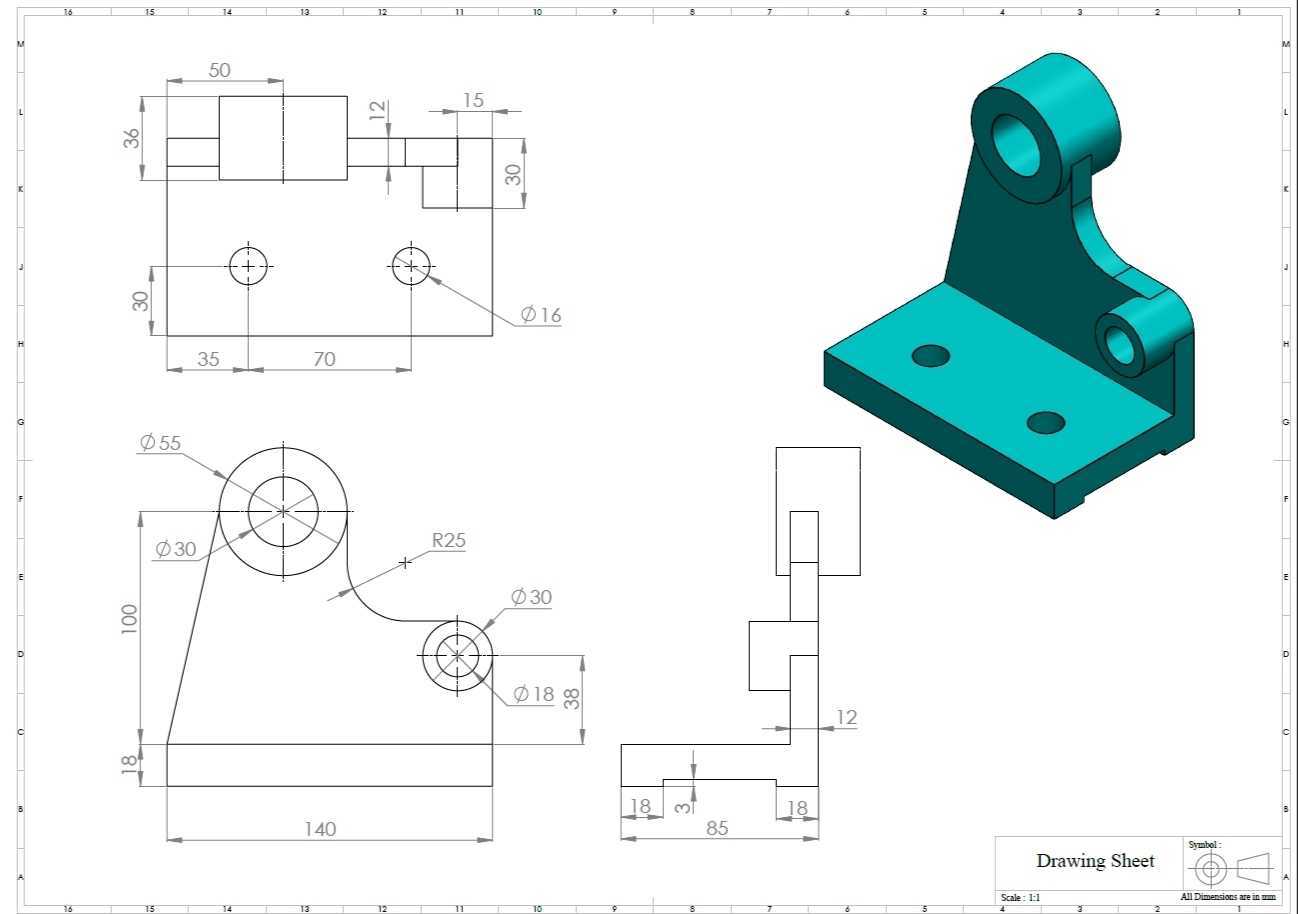

  主体立板部分做了不等厚的过渡设计,靠近底部法兰的位置壁厚更大,向上延伸至铰接孔位置时逐步收窄壁厚,既保证了铰接位置的承载刚度,又尽可能减少了整体的材料用量,降低构件自重。立板上设置的两个铰接孔采用不同的孔径设计,上方的大直径铰接孔用于连接主摆臂的转轴,孔的内表面预留了轴承安装位,可以直接嵌入深沟球轴承或者自润滑铜套,降低摆臂转动时的摩擦阻力,下方的小直径铰接孔主要用于连接气弹簧、阻尼器或者限位拉杆,两个孔的中心距经过严格的公差校核,保证配套的连杆机构运动时不会出现死点或者卡滞问题。

  在结构设计过程中,所有的转角位置都做了圆角过渡处理,避免热处理或者长期受载时出现应力集中导致的裂纹,立板与底部法兰的衔接位置设置了三角形的加强筋结构,筋板的厚度与立板壁厚保持一致,不会出现铸造时的缩孔缺陷。从实际使用场景来看,这类支座常被用在小型物料分拣设备的拨杆机构基座、包装线的导向翻板铰接座、小型检测设备的传感器摆臂安装座上,安装时需要保证大铰接孔的轴线与配套摆臂的转动轴线完全同轴,安装法兰的平面度公差控制在0.1mm以内,避免摆臂转动时出现别劲的问题。

  设计建模阶段需要重点校核两个铰接孔的中心距公差、安装孔的位置度公差,以及立板在额定径向载荷下的变形量,通常在承受500N径向载荷时,立板顶端的变形量需要控制在0.05mm以内,才能保证配套机构的运动精度。该结构的外形轮廓没有复杂的曲面,所有加工面均为平面或者圆柱面,不需要特殊的定制刀具,普通的立式加工中心就可以完成全部机加工工序,适合批量生产,毛坯可以采用压铸或者砂型铸造工艺,根据实际使用的载荷等级选择铸铁或者铸铝材质,载荷较大的工况选用球墨铸铁材质,有轻量化需求的工况可以选用铸铝材质做硬质阳极氧化处理,提高表面的耐磨性能。在安装维护方面,该支座没有易损件,仅需要定期向铰接孔内的轴承补充润滑脂即可,日常检查时重点关注安装法兰的固定螺栓是否松动,铰接孔位置是否出现异常磨损即可,整体维护成本极低。
