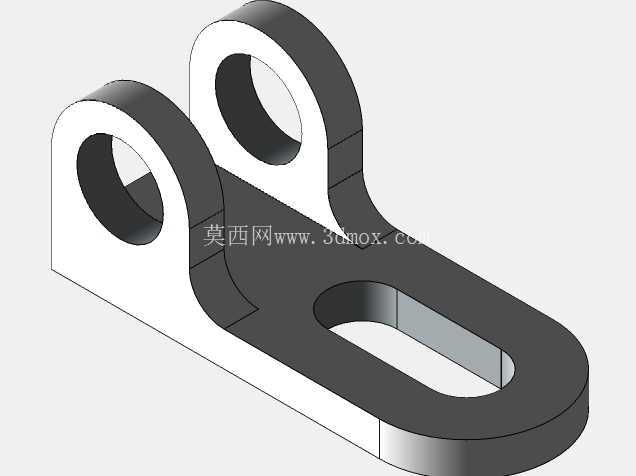

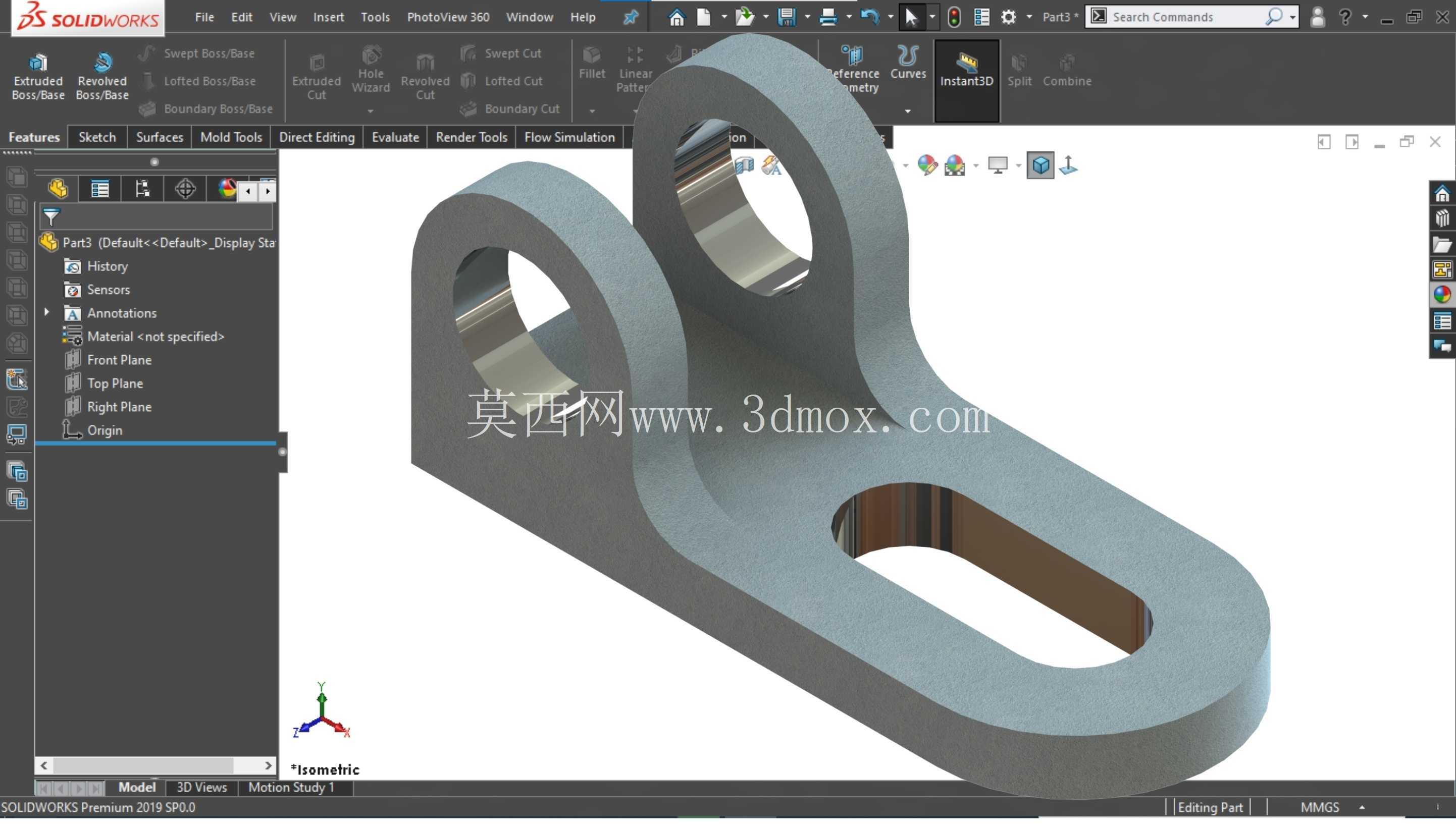

该零件属于机械传动与支撑系统中常用的铰接连接类构件,在各类输送设备、工装夹具、轻型连杆传动机构中应用广泛,核心作用是实现两个构件之间的铰接式活动连接,同时通过自身的长槽结构提供安装位置的调节余量,补偿装配过程中的累计误差,避免因安装孔位偏差导致的装配应力集中。从结构功能来看,零件主体为一体化铸锻或铣削成型的刚性基座,一端设置两个同轴的铰接耳孔,孔内壁为精加工面,用于穿装铰接销轴,实现与配套连杆、摆臂类零件的转动配合,两个耳板的间距经过精确计算,既保证铰接部位的抗剪切强度,又能控制配合间隙,避免铰接件运行过程中出现径向窜动。
基座的底板部分开设长圆形通槽,该槽为安装调节位,区别于固定圆孔,长槽允许配套螺栓在槽内沿长度方向滑动调整,在设备调试、易损件更换、部件磨损补偿时,无需重新加工孔位即可调整连接位置,大幅降低现场运维的加工工作量。设计过程中,首先需要根据铰接部位的额定载荷计算耳板的厚度与孔径,销轴的剪切强度、耳板的挤压强度是核心校核项,两个耳孔的同轴度公差需要控制在IT7级以内,否则穿装销轴后会出现卡滞,导致铰接转动不灵活,加速销轴与孔壁的磨损。底板的长槽宽度与配套螺栓规格匹配,槽的两端设置半圆过渡,避免直角处产生应力集中,在长期受交变载荷的工况下,直角位置容易萌生疲劳裂纹,半圆过渡可以将应力分散到更大的区域,提升零件的疲劳寿命。
零件的整体外形做了圆角过渡处理,所有锐边均倒钝,既避免装配过程中划伤操作人员,也能减少热处理过程中的应力集中风险。从安装边界来看,零件的总高度由铰接中心到底板安装面的距离决定,这个尺寸直接影响铰接点的运动轨迹,设计时需要和配套连杆的长度、摆动角度做运动仿真校核,避免运动过程中出现干涉。底板的长度决定了长槽的调节行程,常规工况下调节行程设置为螺栓直径的1.5到2倍即可满足大部分装配补偿需求,过长的槽会降低底板的结构强度,过短则无法起到误差补偿的作用。两个铰接耳的外侧间距需要小于配套摆臂的内侧开口尺寸,预留0.5到1mm的装配间隙,方便安装时的对位,同时避免运动过程中出现侧面摩擦。

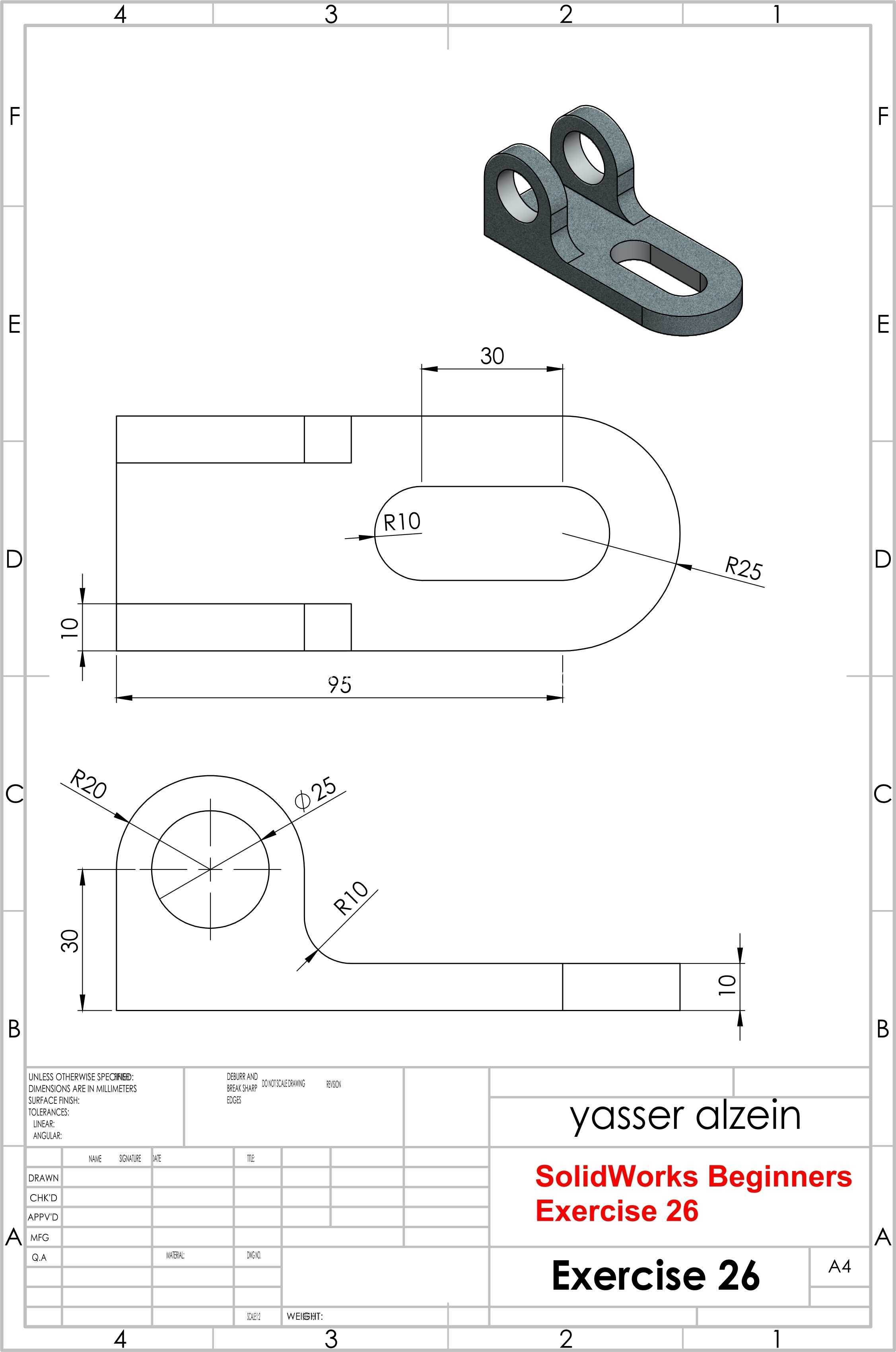

零件的材质通常选用45号钢或者Q235钢,载荷较大的工况下可以选用40Cr调质处理,铰接孔内可以根据需求加装铜套或者滚针轴承,降低转动摩擦系数,延长铰接副的使用寿命。在实际设备应用中,这类零件常出现在自动化生产线的挡料机构、包装设备的摆杆驱动单元、输送线的张紧调节机构中,相比固定连接座,带长槽的铰接支座可以大幅降低装配精度要求,减少零件加工的公差管控成本,同时在设备长期运行出现部件磨损后,可以通过调整安装位置补偿磨损量,延长设备的维护周期。建模过程中需要注意,两个耳孔的同轴度、长槽的对称度、底板安装面的平面度是关键形位公差,在工程图中需要明确标注,加工时首先铣削底板的安装基准面,再以基准面定位加工两个铰接孔,保证孔中心与安装面的平行度,最后加工长槽,保证长槽的长度方向与铰接孔轴线垂直,避免安装后调节方向出现偏差。零件的壁厚设计遵循等强度原则,耳板与底板连接的位置做了加厚过渡,避免截面突变导致的应力集中,在承受冲击载荷的工况下,过渡圆角的半径不小于5mm,保证应力传递顺畅。
