SolidWorks入门斜撑式支撑块建模练习

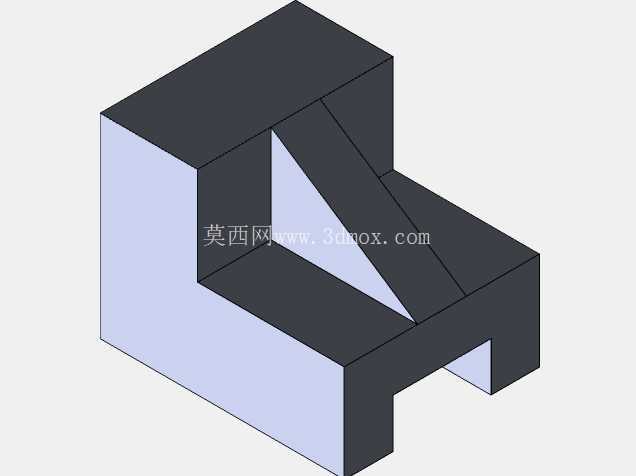

　　日常做结构设计入门练习时，这类带斜向加强筋的L型支撑块是非常典型的草绘特征训练载体，很多刚接触三维建模的工程师都会从这类规则几何体组合的零件入手，熟悉拉伸、切除、筋特征这些基础命令的操作逻辑。从实际工程场景来看，这类结构常出现在小型设备的机架支撑位、工装夹具的定位基座、输送线侧边的挡停支架位置，本身不需要承受超大冲击载荷，主要作用是为相邻部件提供稳定的安装基准面，同时通过斜向筋板抵消垂直方向载荷带来的弯矩，避免直角连接处出现应力集中断裂的问题。

　　设计这类零件的时候，首先要明确安装边界：底部的两个支脚是用来贴合设备安装面的，需要预留对应的螺栓过孔位置（练习模型里暂时省略了孔特征，实际生产中要根据配套螺栓的规格确定孔距与孔径），底部支脚的开槽高度要匹配安装面的凸台高度，保证装配时支撑块底面能完全贴合基准面，不会出现悬空翘曲的情况。主体的竖直立面是用来安装外接功能部件的，立面的平面度要求一般在IT7级左右，保证外接部件安装后不会出现偏斜，斜向筋板连接竖直立面的中上部和水平底座的远端，这个位置的连接角度通常取45度，一方面是建模时草绘约束方便，不需要额外计算角度参数，另一方面45度的筋板对弯矩的分散效果最优，不会出现角度过小导致筋板根部应力集中，或是角度过大占用过多安装空间的问题。

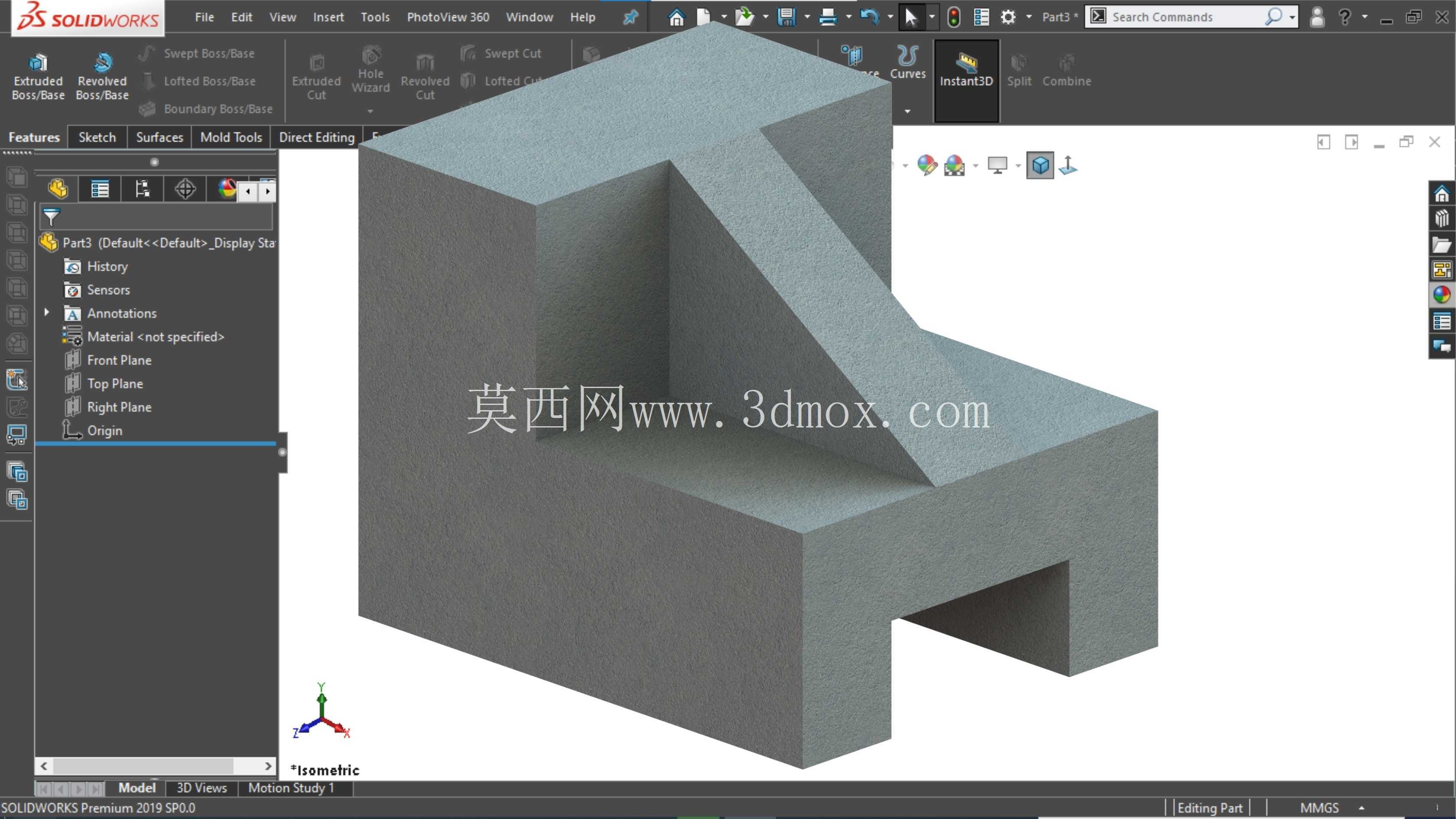

　　建模过程中要注意几个容易出错的细节：首先是斜筋和主体、底座的合并问题，很多新手做筋特征的时候容易出现筋板和实体没有完全合并，或是出现零厚度几何的报错，这时候要检查草绘的筋轮廓端点是否和主体侧壁、底座顶面完全约束重合，不要留微小的间隙；其次是直角连接处的工艺倒角，实际加工的零件不会保留尖锐的直角，一方面是锐边容易划伤装配人员，另一方面直角位置在淬火或是表面处理时容易出现应力开裂，所以内外直角都要根据零件整体尺寸做0.5到2毫米的倒角或是圆角，练习模型里为了突出几何特征暂时省略了工艺圆角，实际出工程图的时候必须补充这些工艺特征。

　　从尺寸规划的角度来说，这类练习零件的尺寸没有强制的行业标准，通常会取整数值方便草绘标注，比如底座的长度、宽度、竖直部分的高度都取10的整数倍，斜筋的厚度保持均匀，和主体壁厚保持一致，避免出现壁厚不均导致的注塑或铸造缺陷——如果这个零件是用塑料注塑成型，壁厚要控制在2到4毫米之间，筋板的厚度要比主体壁厚薄0.5到1毫米，防止连接处出现缩痕；如果是用铝合金铣削加工，壁厚可以适当加厚，整体刚性会更好，加工时的装夹变形也更小。

　　这类零件的实际用途非常广泛，小到桌面级3D打印机的机架支撑，大到自动化生产线的小型工位支架，都能看到类似的结构，本质上就是通过最简单的几何组合，用最少的材料实现足够的支撑刚性，新手在做这类练习的时候，不要只满足于把形状画出来，要多思考每个特征对应的工程意义，比如为什么斜筋要连在那个位置，为什么底部要开槽而不是做成整块平板，这些细节都是实际生产中总结出来的经验，把这些逻辑理清楚，后续做复杂设备结构设计的时候才能避免出现结构刚性不足、装配干涉、加工难度大的问题。做这类练习的时候也可以尝试不同的建模思路，比如可以先做整体的方块再通过拉伸切除去掉多余的部分，也可以先做底座再叠加竖直壁和筋板，不同的建模顺序对应不同的特征树逻辑，后续修改尺寸的时候的便利性也不一样，比如如果后续要调整斜筋的角度，用筋特征做的结构修改起来就比切除做的结构更方便，只需要修改草绘的角度参数就能完成更新，不需要重新编辑多个切除特征的轮廓。
