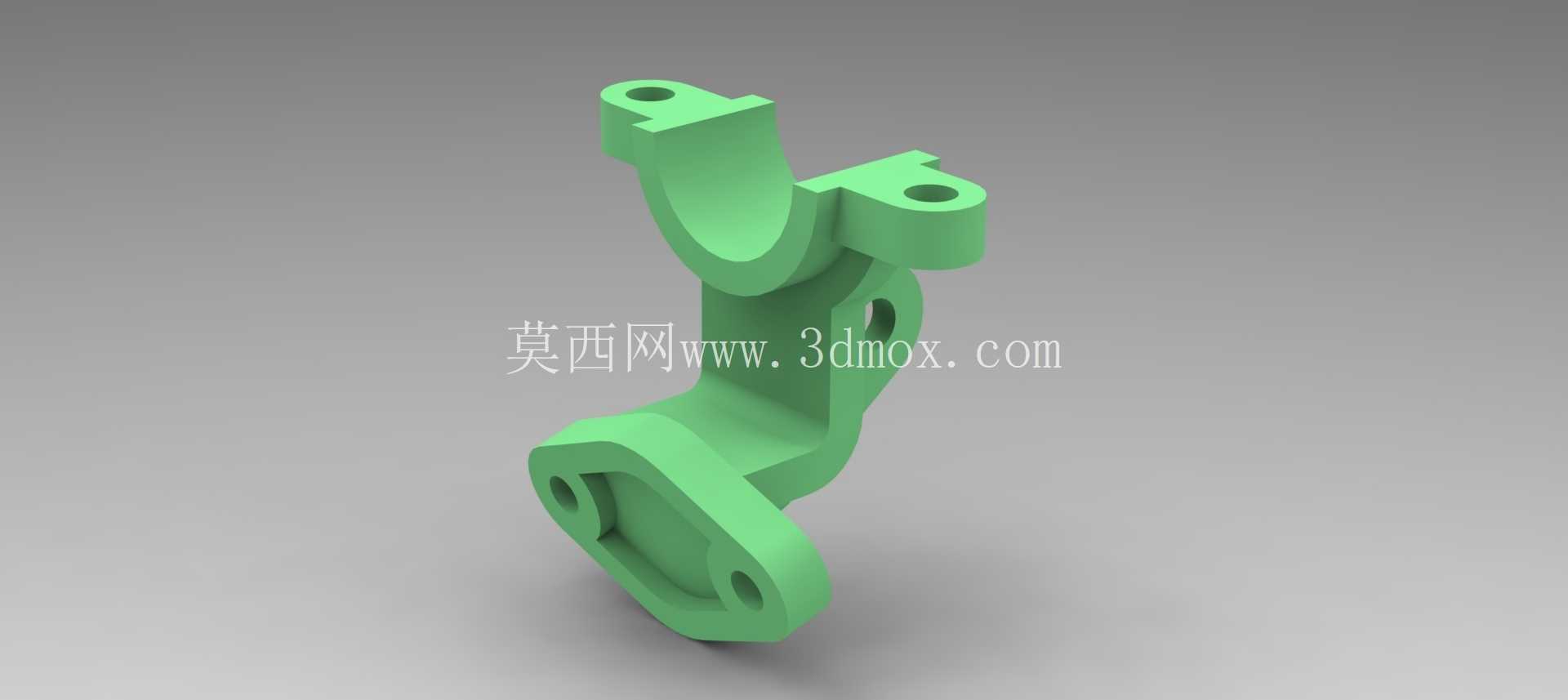

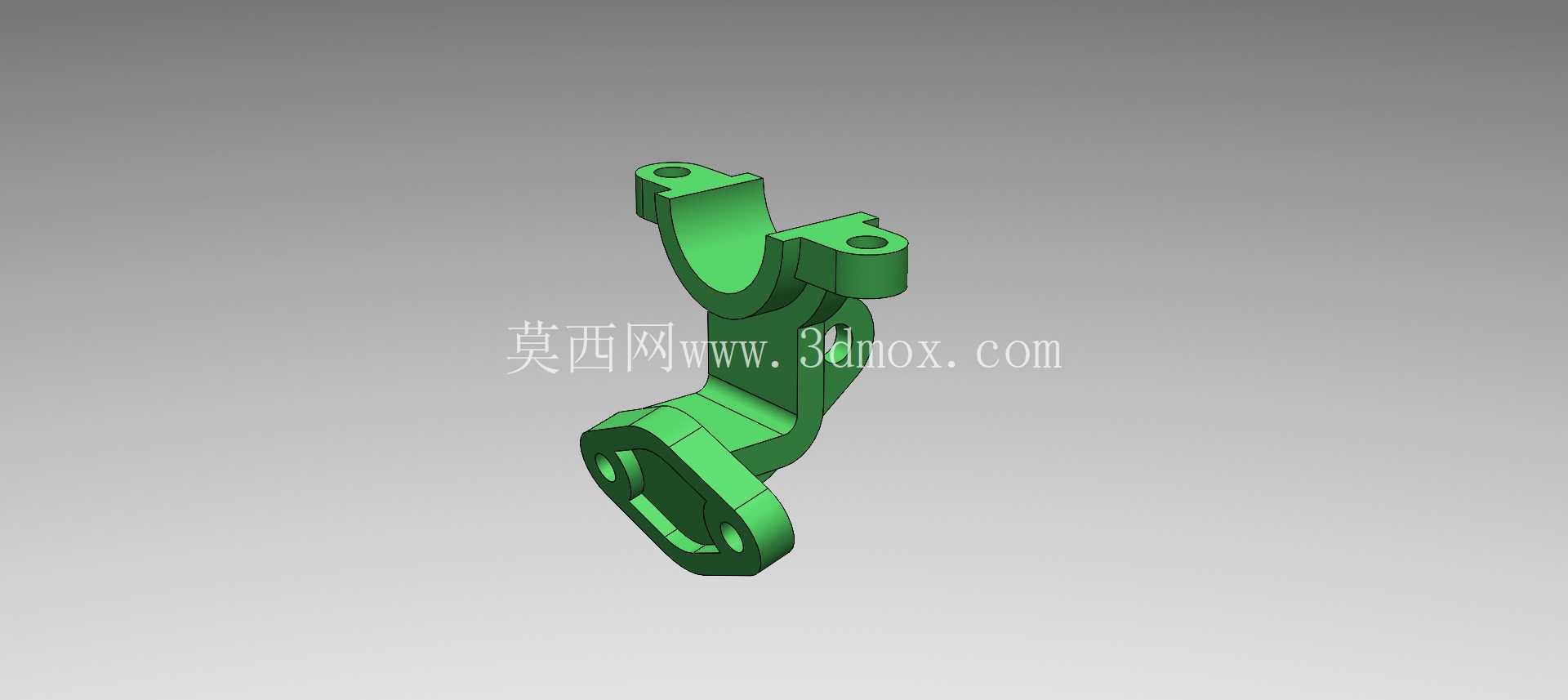

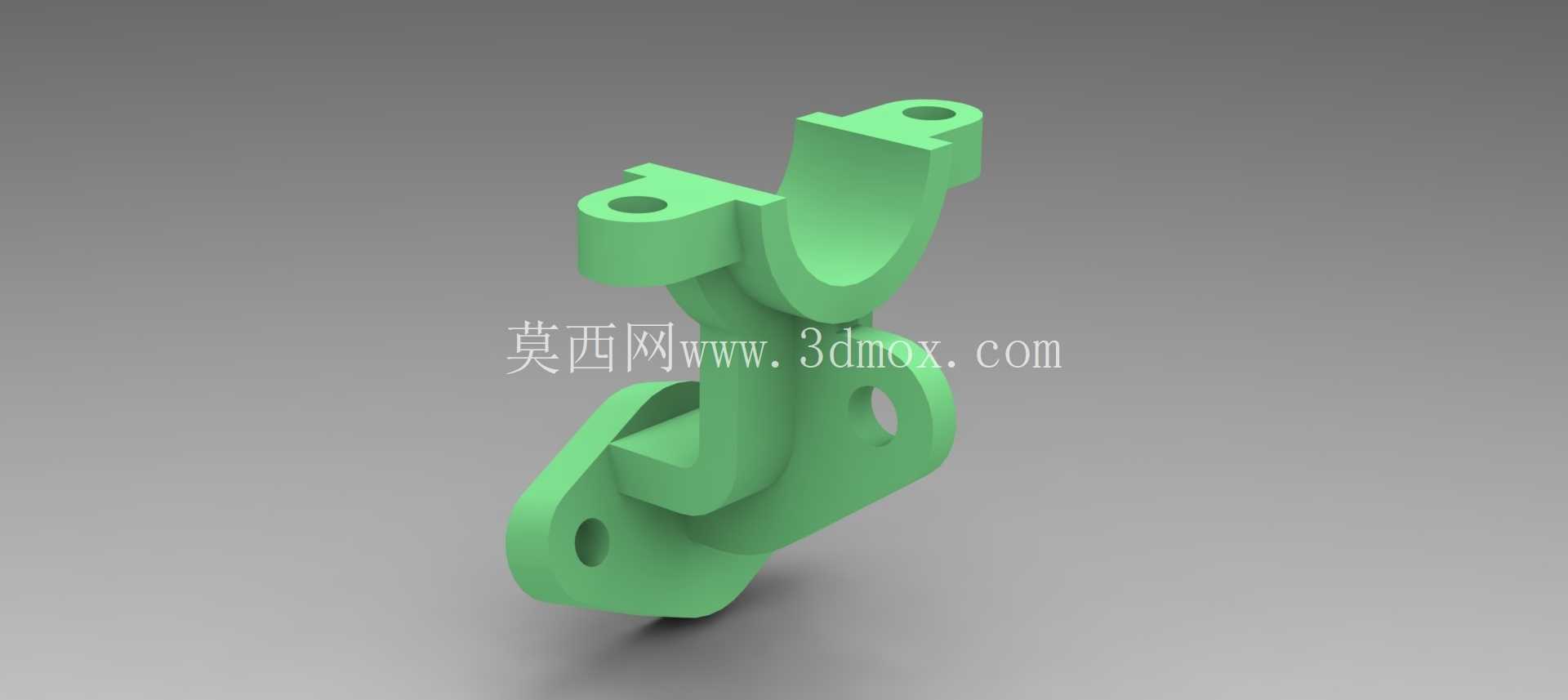

这类弯臂式异形支撑连接构件,多应用在中小载荷的机电设备内部、工装夹具定位单元以及小型自动化输送线的侧边安装位,主要承担相邻两个错位安装面之间的载荷传递、部件定位以及辅助支撑作用,在一些需要避让内部走线、相邻运动部件轨迹的设备腔体内部,这种非对称的弯臂结构能在有限的安装空间里完成连接需求,避免额外增加转接件带来的装配累积误差。从结构设计逻辑来看,构件整体采用一体化铸造成型后机加工的工艺思路,底部为带三个安装孔的法兰式安装基面,安装孔位采用沉孔设计,可适配内六角圆柱头螺钉的沉头安装,保证安装后螺钉头部不突出基面,避免与相邻部件产生运动干涉,底部法兰的贴合面在加工时需要保证平面度公差不低于0.05mm,防止安装后出现应力集中导致构件长期受载产生形变。

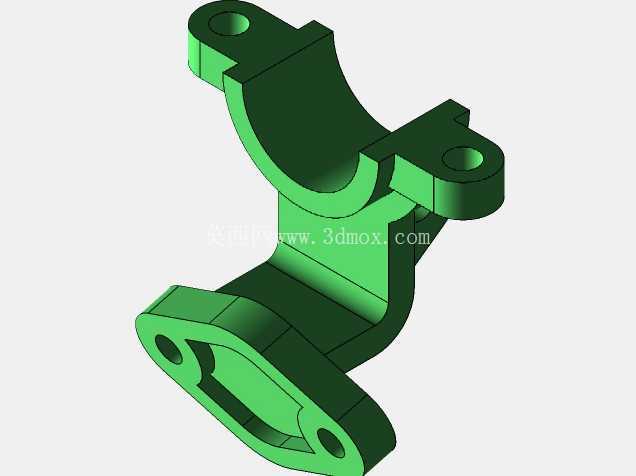

上部的两个带孔安装耳分别朝向两个不同的空间角度,其中一个耳座为半圆弧开口结构,可用于抱紧圆柱类杆件比如导向轴、小型气缸杆身,另一个耳座为平直带通孔结构,用于通过销轴或螺栓连接摆臂类活动构件,中间的弯臂过渡段做了大圆弧过渡处理,避免直角结构带来的应力集中问题,同时在弯臂的侧壁开设了一个减重通孔,在不影响整体结构刚性的前提下降低构件自重,也可作为内部走线的穿线孔使用。

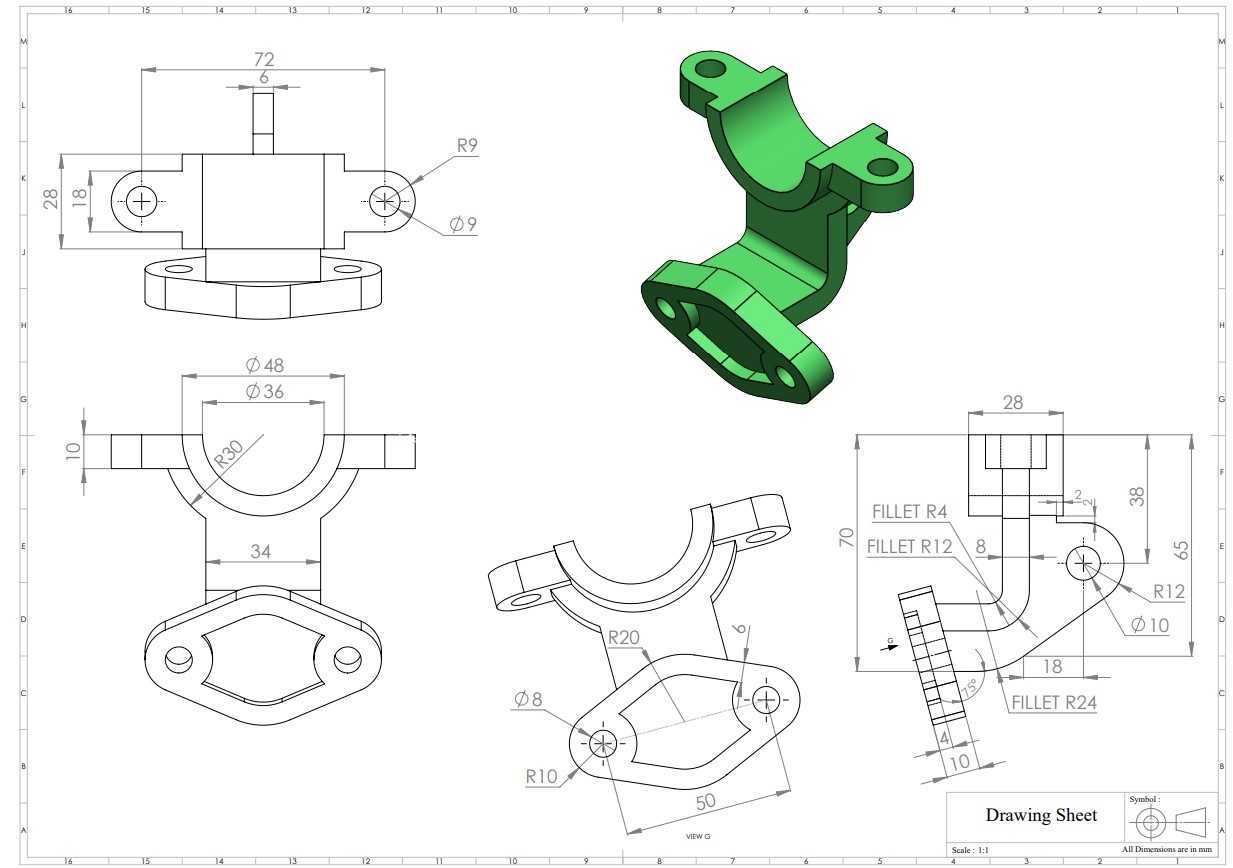

在实际安装边界核算上,底部法兰的外接圆直径适配常见的40mm、50mm规格的安装基面,三个安装孔的中心距按照标准的三孔等分布置,可直接适配现有标准型材的安装孔位,不需要额外加工转接板;上部两个安装耳的孔位中心距底部安装基面的高度差控制在80mm范围内,横向偏移量为35mm,在安装时需要预留至少10mm的周边操作空间,方便拧紧安装螺钉以及后期的维护拆卸。这类构件在设计时需要重点校核弯臂过渡段的抗弯强度,当上部耳座承受垂直方向150N的载荷时,过渡段的最大应力需控制在所选铸造铝合金材料的许用应力范围内,避免长期受载出现断裂形变;同时两个上部耳座的孔位同轴度、孔位与底部基面的平行度公差需要控制在0.1mm以内,保证连接后的部件运动顺畅,不会出现卡滞问题。
在实际应用场景中,这类构件常替代多个直型连接件拼接的结构,减少装配环节的零件数量,降低整体装配的累计误差,同时一体化的结构抗振性能更好,在有小幅振动的设备运行环境下,不会出现拼接连接件容易松动的问题。构件的表面处理根据使用环境不同可选择喷塑、阳极氧化或者镀锌处理,在普通室内设备环境下采用喷塑处理即可满足防锈需求,在有腐蚀性介质的环境下则需要采用硬质阳极氧化处理提升表面耐蚀性与耐磨性。建模过程中需要注意各个安装孔的拔模角度设置,铸造毛坯的拔模角度设置为1.5°即可满足脱模需求,机加工面的加工余量预留1.2mm,保证后续机加工可以去除毛坯表面的氧化层与铸造缺陷,各个过渡圆角的半径统一设置为R3-R5,既避免应力集中,也符合铸造工艺的成型要求,防止出现铸造充型不满的问题。
