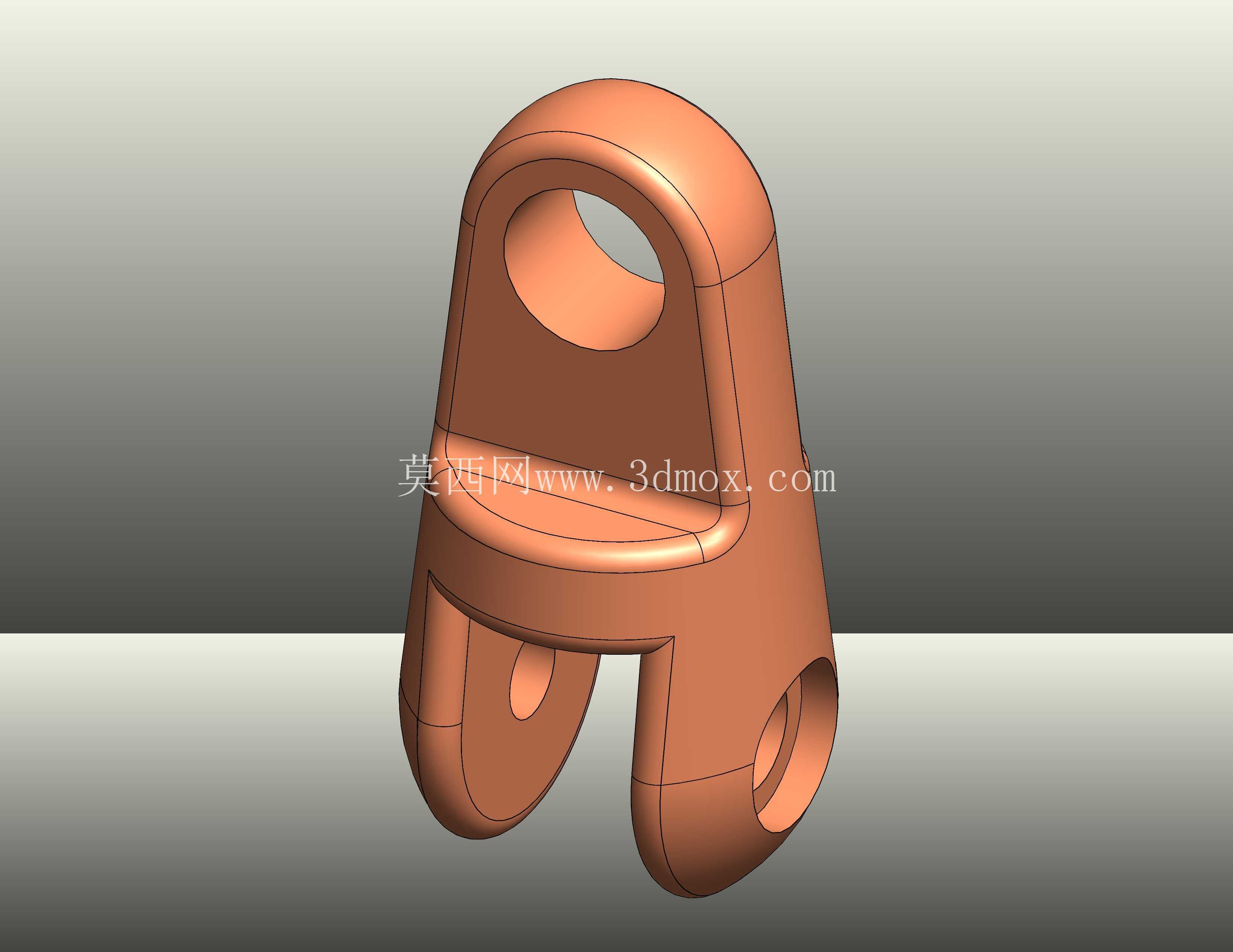

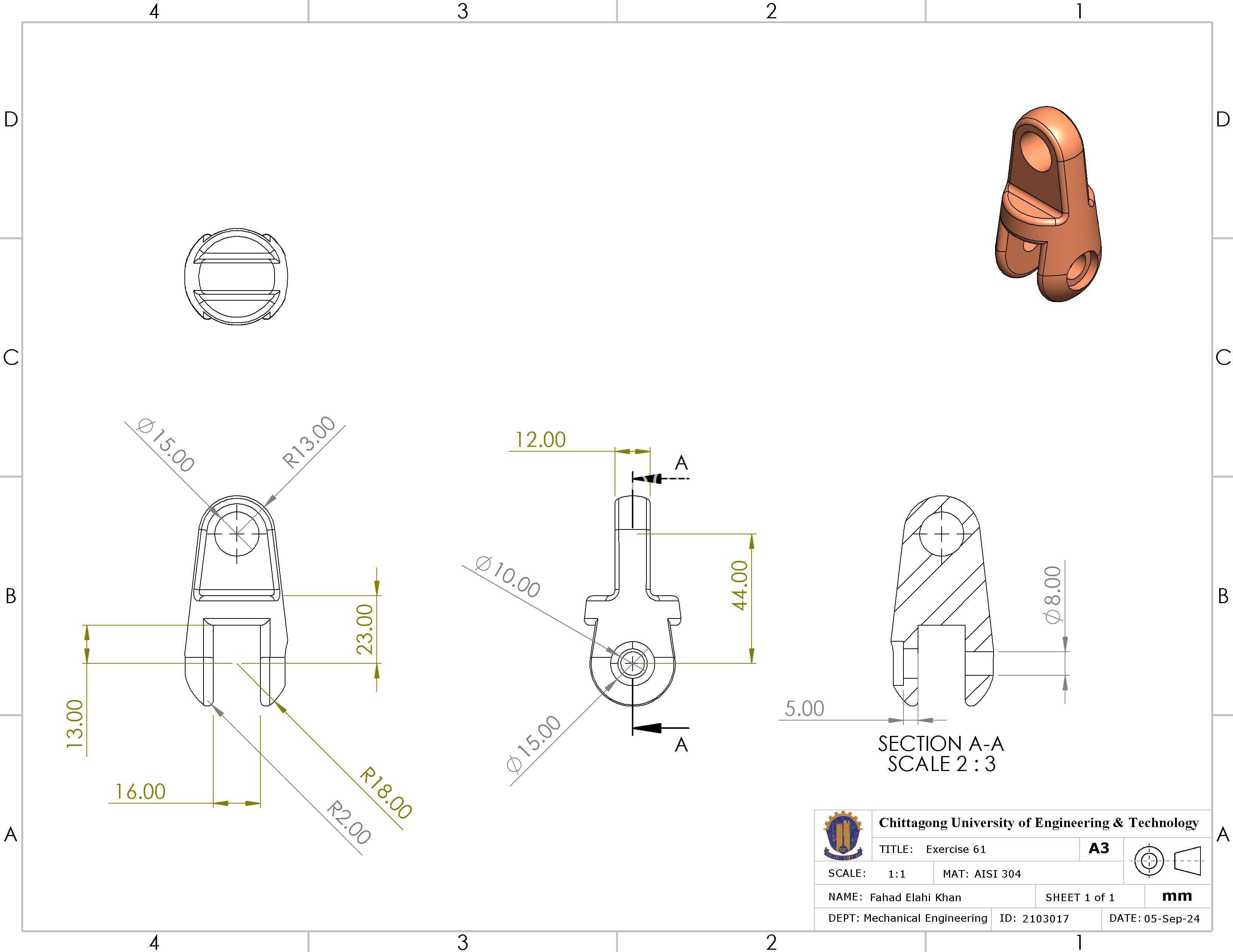

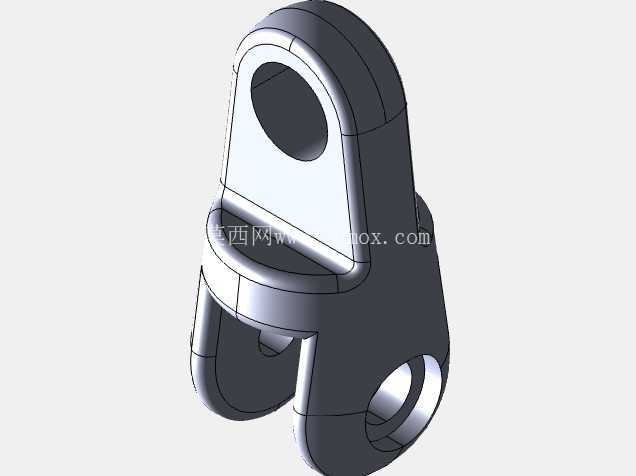

带切割拉伸圆角特征的精密旋转连接构件

　　在工业传动、精密连接类设备的装配场景中，这类带多特征的旋转构件常作为铰接、传力的核心连接件使用，常见于食品加工输送线的铰接工位、户外耐腐蚀设备的转动连接部位、小型精密工装的旋转支点位置，承担着传递扭矩、限定转动自由度、保证铰接部位同轴度的实际作用。从实际使用需求出发，该构件的设计首先围绕安装适配性展开，上部的单吊耳通孔结构，用于穿装销轴实现与上部固定端的铰接，孔径与对应销轴采用H7/g6的间隙配合公差，保证转动过程无卡滞同时避免径向窜动；下部的双叉耳结构则用于对接活动端部件，双孔同轴度控制在0.02mm以内，保证对接后转动副的运动平顺性，不会出现偏磨、卡涩的问题。

　　设计过程中针对AISI304不锈钢的材料特性做了针对性优化，所有棱边位置均做了R2-R5不等的圆角过渡，一方面避免不锈钢材料在冲压、机加工过程中出现应力集中导致的微裂纹，另一方面在实际使用中减少应力集中点的疲劳损伤，提升构件在交变载荷下的使用寿命，尤其是在频繁往复转动的工况下，圆角过渡能有效分散铰接部位的接触应力，避免局部应力过大导致的变形。外形尺寸方面，构件整体高度控制在适配小型铰接工位的范围内，上部吊耳的外圆做了整周圆弧过渡，避免安装时与周边部件发生干涉，下部双叉耳的开档尺寸经过精确计算，刚好适配对应厚度的对接耳板，安装时无需额外加调整垫片即可保证轴向间隙在0.1-0.3mm的合理区间，既不会因间隙过大产生晃动，也不会因间隙过小导致转动摩擦阻力过大。

　　切割特征的设计主要服务于减重与装配避让，构件中部的镂空切割在保证整体结构强度的前提下，减少了不必要的材料冗余，降低了构件自身重量，同时镂空位置可作为装配时的操作空间，方便销轴的穿装与卡簧的固定操作；拉伸特征则集中在耳板的加强部位，通过局部拉伸增厚提升耳板孔位周边的结构强度，避免销轴长期挤压导致孔位变形失圆。从实际工况适配来看，AISI304不锈钢的材质选择让该构件可在潮湿、弱腐蚀的环境下长期使用，无需额外做表面防腐处理，降低了后期维护成本，适合食品、医药、户外设备等对防腐有要求的应用场景。

　　建模过程中所有特征的参数化设置都考虑了后续改型的便利性，比如圆角半径、孔径大小、耳板开档尺寸都设置了独立参数，后续针对不同载荷、不同安装尺寸的需求，可直接调整参数快速生成适配的模型，无需重新绘制整体结构。转动部位的孔位内壁设计时预留了后续加装衬套的余量，针对高载荷、高转动频率的工况，可直接在孔内加装铜衬套或者自润滑衬套，进一步提升耐磨性能，延长构件的更换周期。构件的外轮廓所有非配合面都做了顺滑的曲面过渡，没有尖锐棱角，一方面避免安装调试过程中划伤操作人员，另一方面减少了表面的积尘死角，在有清洁要求的生产场景中更易清理维护。
