带圆弧凸台的开槽式定位支撑结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895053
  • 带圆弧凸台的开槽式定位支撑结构件
  • 带圆弧凸台的开槽式定位支撑结构件
  • 带圆弧凸台的开槽式定位支撑结构件

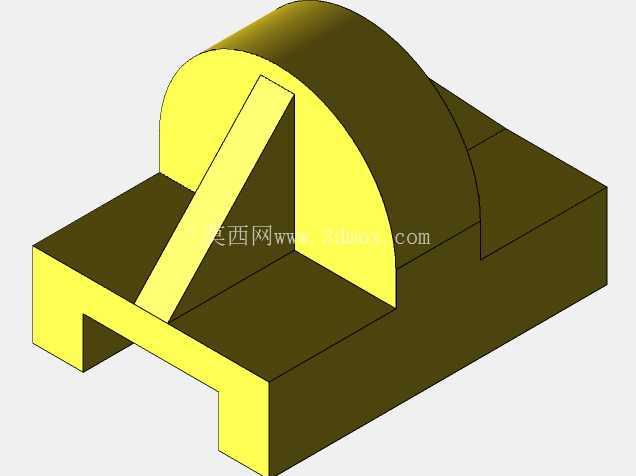

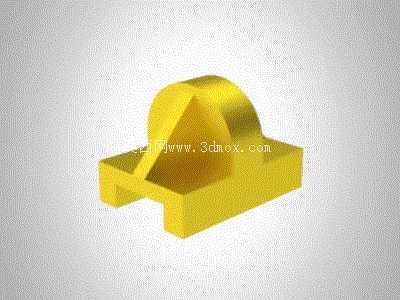

  这类带圆弧凸台的开槽式支撑结构件,多应用在小型机电设备的内部安装工位,承担相邻功能模块的定位与载荷传递作用,常见于低压电控柜内的元件安装支架、小型输送线的侧边定位挡块、检测设备的工装定位座等场景,实际使用时需要匹配对应安装面的公差要求,避免装配后出现翘曲、定位偏移的问题。从结构功能来看,底部的开槽设计并非单纯的减重考量,更多是为了适配安装基面的凸起导轨或定位筋,装配时可沿开槽方向滑入安装位,相比螺栓直接锁固的结构,这种滑入式设计能大幅提升装配效率,也方便后期维护时的快速拆装,同时开槽两侧的凸缘可以承担横向的剪切载荷,避免设备运行过程中受振动影响出现移位。上部的半圆弧凸台结构,核心作用是为配套的回转类零件提供支撑限位,比如小型转轴、铰接杆的端部就可以搭放在这个圆弧面上,凸台侧面的三角加强筋是整个结构的受力核心,能将上部承载的竖向载荷均匀分散到底部的安装基座上,避免凸台根部出现应力集中导致的断裂问题,实际建模时需要注意加强筋与主体连接处的圆角过渡,圆角半径不能过小,否则热处理或者注塑成型时容易在转角处产生应力裂纹。

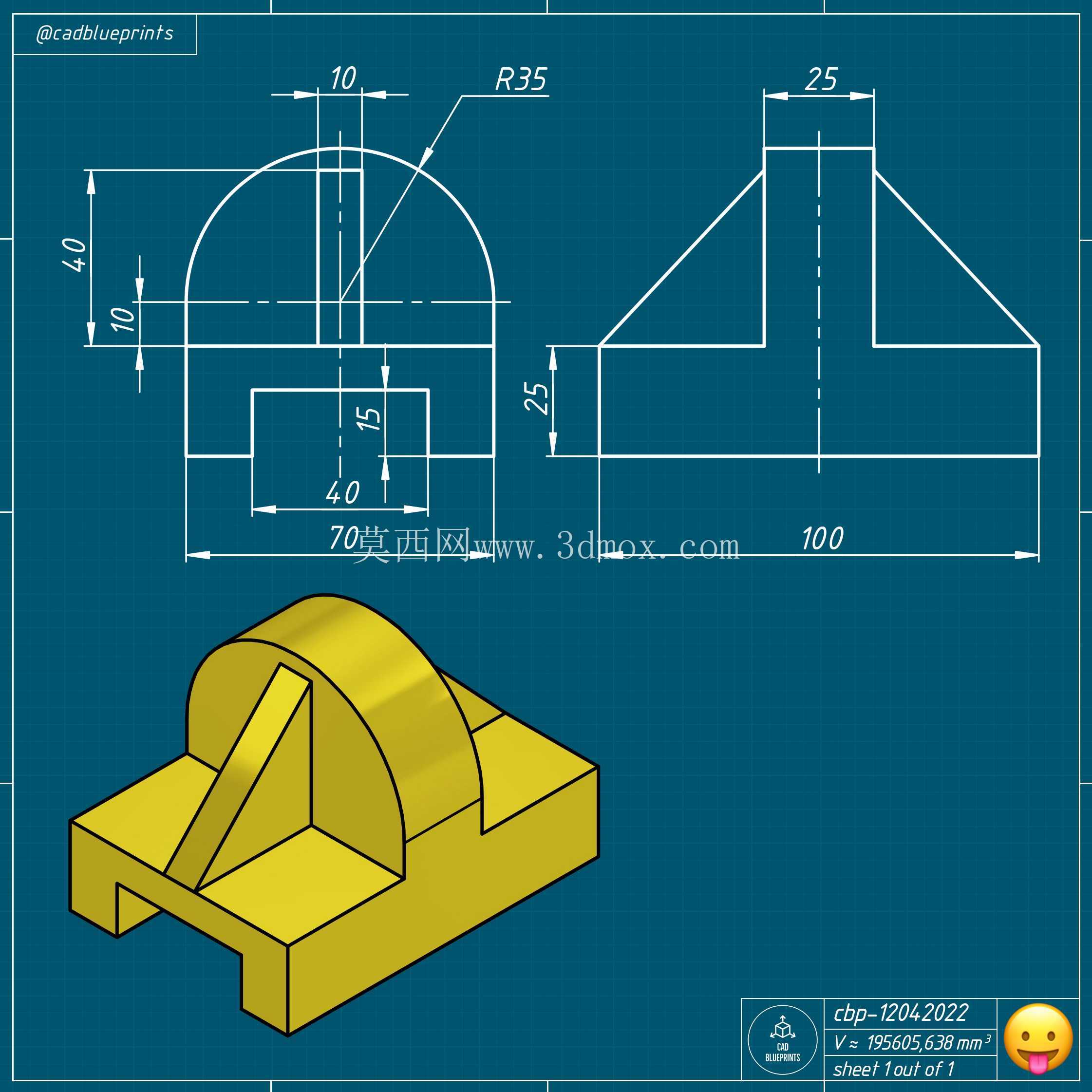

  设计这类结构件时,首先要确认安装边界的尺寸限制,底部基座的长宽尺寸需要匹配安装工位的预留空间,开槽的宽度要比配套的定位筋尺寸大0.1-0.2mm的装配间隙,既不能间隙过大导致装配后晃动,也不能间隙过小造成滑入装配困难;上部圆弧凸台的半径要和配套支撑的回转件外径匹配,同轴度误差需要控制在0.05mm以内,否则回转件转动时会出现卡滞、磨损加剧的问题。从材质适配角度来看,如果是用于普通工业设备的定位支撑,选用ABS工程塑料注塑成型即可满足强度要求,若用于有重载需求的工装工位,则需要选用45号钢铣削加工,表面做发黑防锈处理,加工时要保证底部安装面的平面度误差不超过0.03mm,避免装配后出现倾斜。

  实际建模过程中,需要先绘制底部基座的二维轮廓,拉伸生成基础实体后,再通过切除命令生成底部的安装开槽,之后绘制上部凸台的轮廓拉伸成型,最后添加三角加强筋结构,所有的锐边都要做0.5mm的倒角处理,避免装配时划伤操作人员,也能减少应力集中点。这类结构件看似简单,实际在设备中承担的定位作用非常关键,一旦尺寸出现偏差,会导致相邻的运动部件出现干涉,甚至造成整个设备的运行故障,因此建模时需要反复核对安装尺寸、配合公差,还要模拟实际承载状态下的受力情况,确认加强筋的厚度、凸台的高度是否满足载荷要求,避免出现结构强度不足的问题。

  在实际的设备装配场景中,这类支撑件往往是成组使用,两个对称布置的支撑件就可以为一根小型转轴提供稳定的转动支撑,相比一体式的轴承座结构,这种分体式的支撑结构成本更低,装配调整也更灵活,适合用在载荷不大、转速不高的回转机构中,比如小型自动化设备的料仓挡板铰接位、检测工位的摆杆支撑位都能看到这类结构的应用。建模时还要注意安装孔的位置设计,如果需要额外增加螺栓锁固,安装孔要布置在开槽两侧的凸缘上,孔位距离边缘的尺寸要满足螺栓安装的扳手空间要求,不能出现螺栓无法拧紧的问题,同时孔位的沉头深度要和选用的螺栓头尺寸匹配,保证螺栓锁固后头部不高出安装面,避免和其他部件产生干涉。
