带圆弧加强肋的立式轴座支撑结构

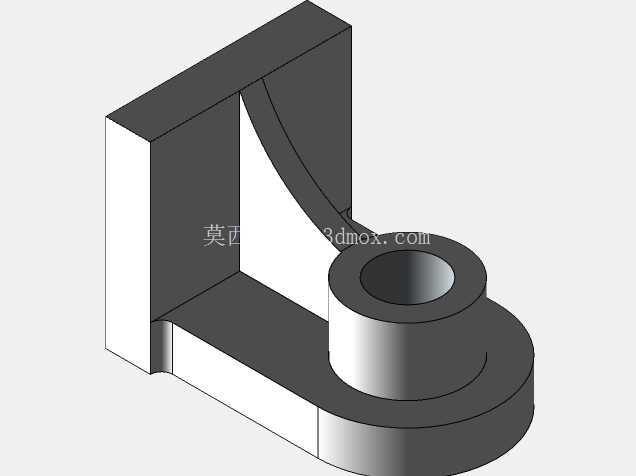

　　这类带圆弧加强肋的立式轴座支撑结构，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备的传动单元中十分常见，核心作用是为回转轴类零件提供稳定的径向与轴向支撑，同时承担安装基准的定位功能，避免传动过程中轴系出现偏摆、窜动问题。从结构设计逻辑来看，底部采用半圆盘式安装基面，相比整圆底座能减少近30%的安装占用空间，适配安装面空间受限的紧凑设备布局，基面预留的沉孔可配合内六角螺栓完成与安装基板的锁附，锁附后基面与安装面的贴合度需控制在0.02mm以内，保证支撑的垂直度公差满足轴系转动要求。

　　竖直支撑壁与底部基面采用一体化成型结构，衔接处做了R角过渡处理，能有效分散轴座承受的径向载荷，避免直角衔接处出现应力集中导致的结构断裂问题；支撑壁与轴套之间的圆弧加强肋是整个结构的设计核心，区别于传统直肋结构，圆弧肋的载荷传递路径更平滑，当轴套承受垂直于轴线的侧向载荷时，应力会顺着圆弧面均匀分散到竖直壁与底部基面，不会在肋板衔接处出现应力峰值，同等载荷下圆弧肋的结构重量比直肋低15%左右，同时抗形变能力提升约20%。

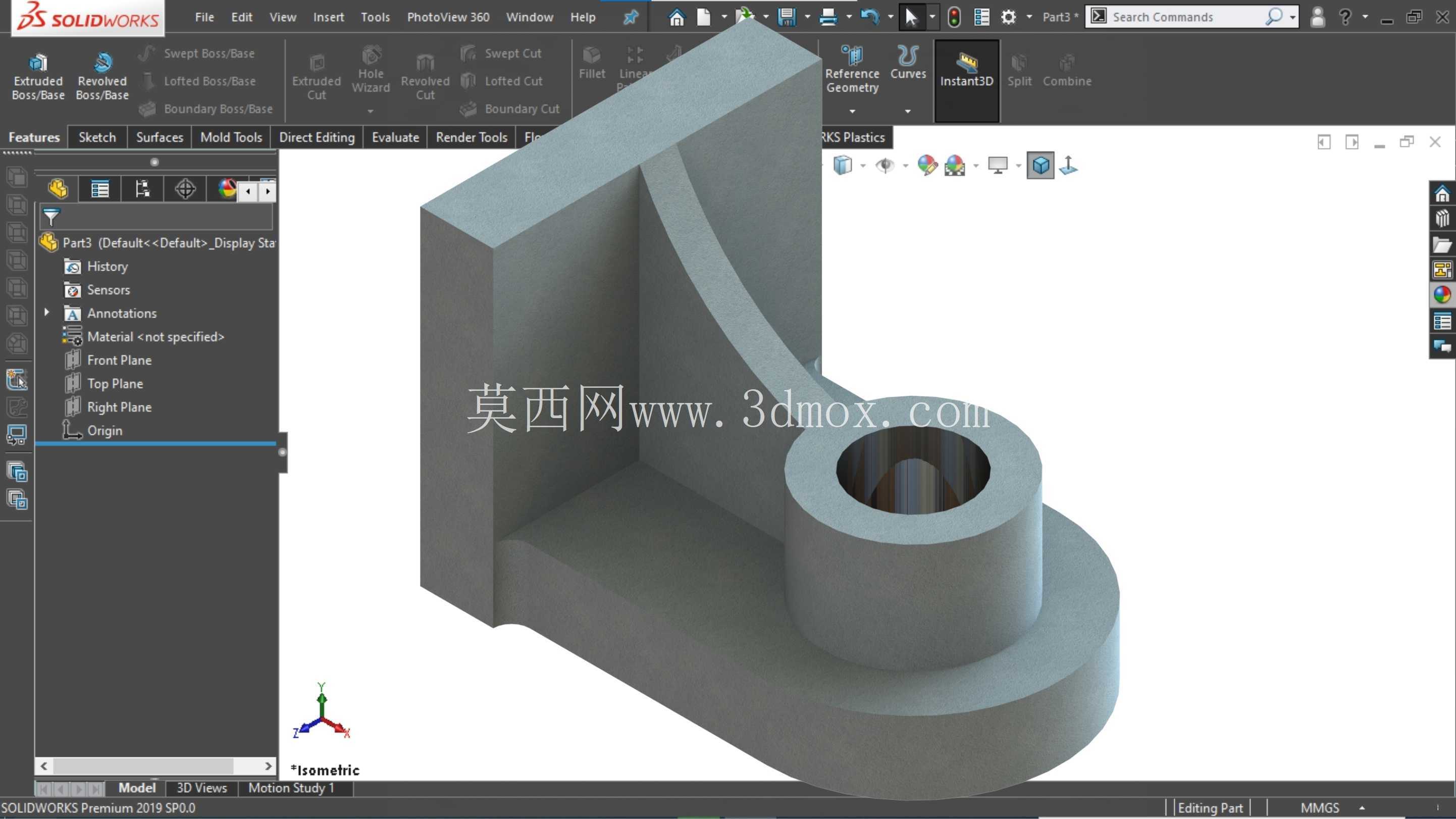

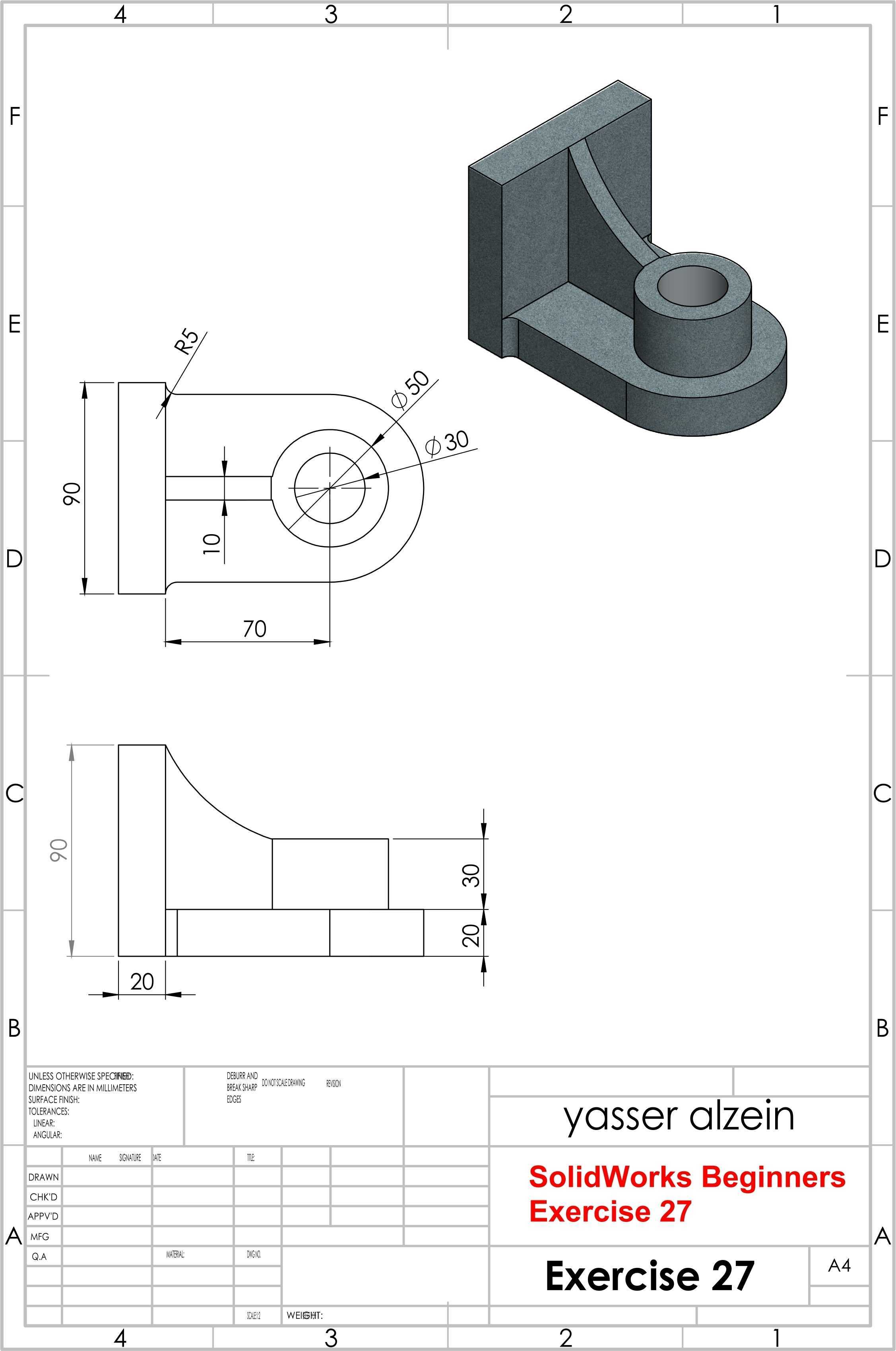

　　上部的轴套部分设计为同轴阶梯孔结构，大直径端用于安装深沟球轴承或者无油衬套，小直径端可作为轴端的轴向定位面，也可穿入锁紧螺钉对轴件进行周向固定，轴套外圆与底部半圆盘基面的同轴度公差需控制在0.03mm以内，保证安装后轴件的转动轴线与安装基面平行，避免出现传动卡滞、轴承偏磨的问题。实际建模过程中，需要先绘制底部半圆盘的草图轮廓，拉伸生成安装基体后，再绘制竖直支撑壁的轮廓，注意支撑壁的后侧与半圆盘的直边保持齐平，最大化利用安装空间；之后绘制轴套的回转轮廓，通过旋转凸台生成轴套主体，再绘制圆弧加强肋的截面草图，注意肋板的两端分别与支撑壁侧面、轴套外圆做相切约束，保证曲面过渡顺滑，最后对所有锐边做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者配合零件。从安装边界来看，该结构的总高度控制在120mm以内，底部半圆盘的半径为60mm，安装孔的中心距为45mm，适配M6规格的安装螺栓，轴套的内孔直径可根据实际使用的轴径调整，常规练习版本的内孔直径为20mm，可适配直径20mm的光轴或者带台阶的输出轴，安装时需要先将轴座固定在安装基板上，再装入轴承与轴件，检测轴件的转动灵活性，若出现卡滞问题，需要检查安装基面的平面度以及轴套内孔的圆柱度是否达标。

　　这类支撑结构不需要承受过大的冲击载荷，多用于低转速、轻载荷的传动场景，比如小型传送带的从动轮支撑、检测设备的探针转轴支撑、工装夹具的翻转机构支撑等，设计时不需要做额外的热处理强化，采用普通6061铝合金或者Q235钢加工即可满足使用强度要求，加工成本较低，适合批量应用在非标自动化设备的结构搭建中。建模时需要注意各个特征的父子关系，避免后续修改参数时出现特征报错，比如圆弧加强肋的草图需要参考轴套与支撑壁的实体边线，当调整轴套高度或者支撑壁厚度时，肋板能自动更新尺寸，不需要重新绘制草图，提升模型的可修改性，方便后续根据不同的安装需求调整结构参数。
