绿色异形结构机械练习构件三维造型

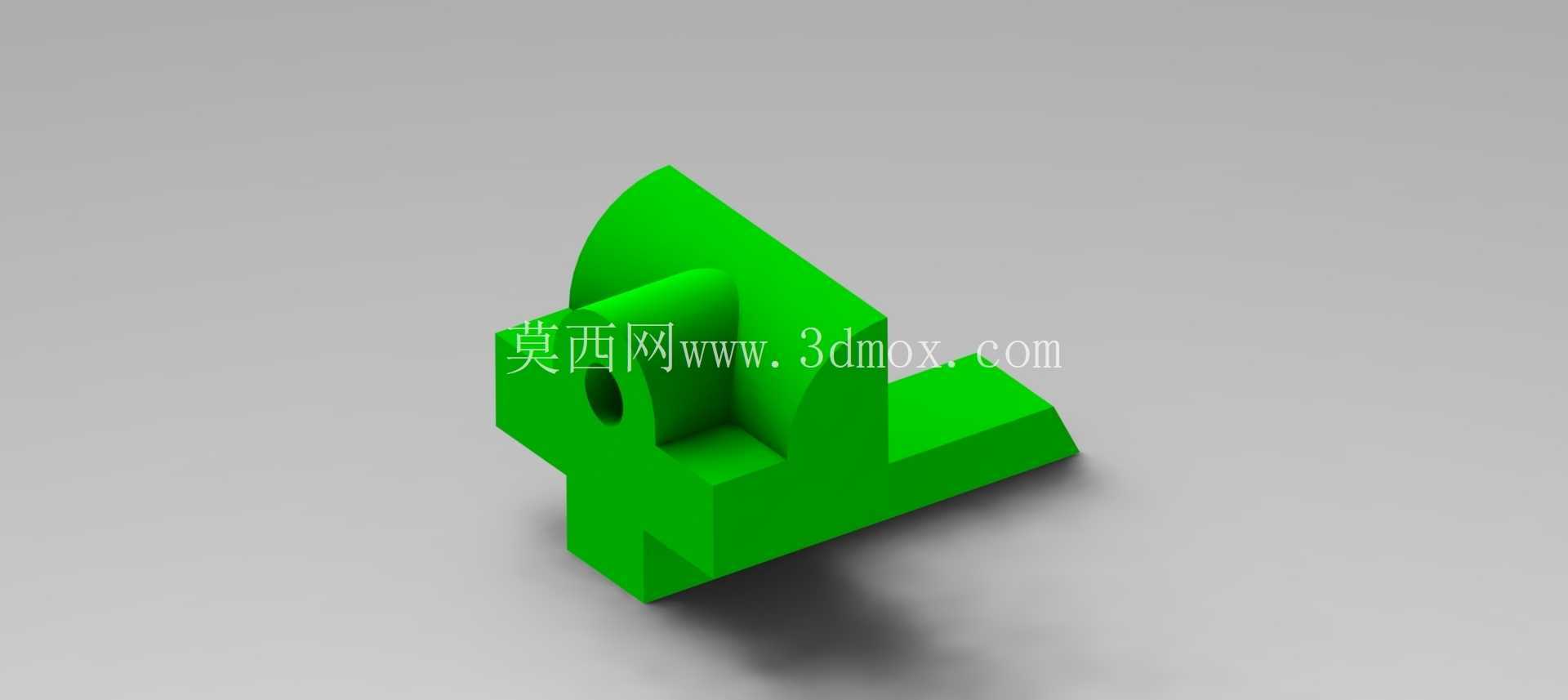

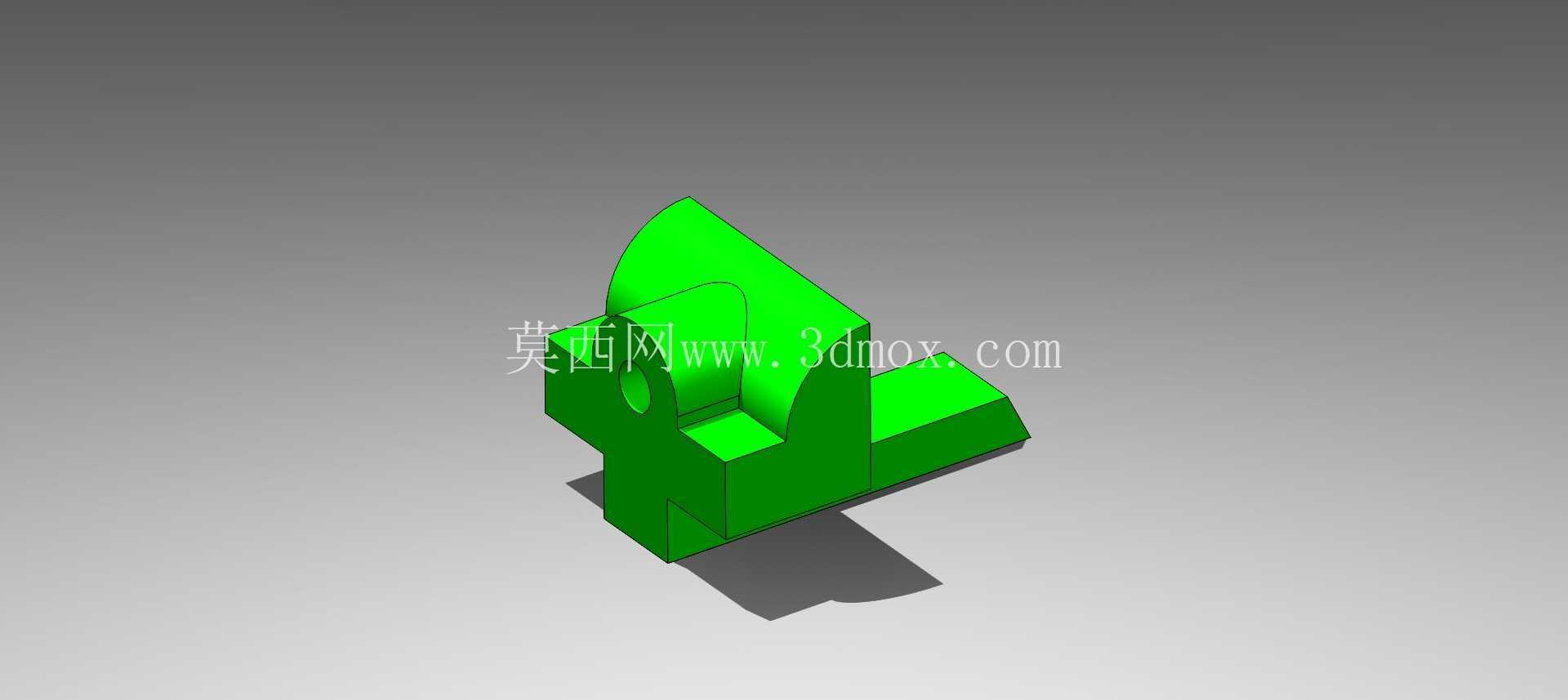

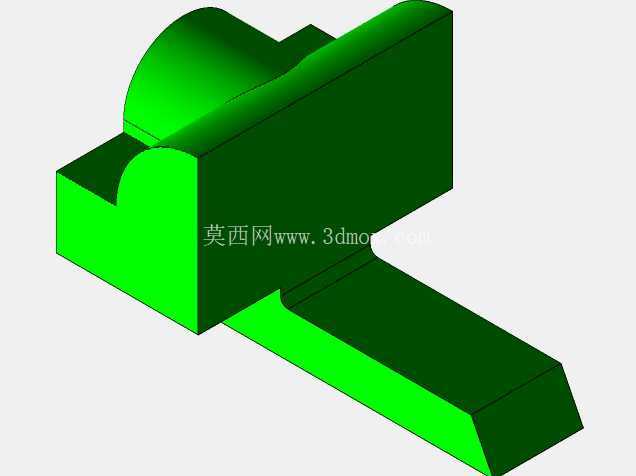

　　从实际功能来看，这个构件的主体带垂直方向的支撑凸台，一侧延伸出带弧形过渡的安装面，另一侧有带通孔的耳状结构，底部是十字交叉的定位基座，这类结构通常可以作为小型自动化设备上的传感器安装支架、气动管路的固定座、或者工装夹具上的定位挡块使用，不同的凸台结构分别对应不同的安装适配需求：底部十字基座可以卡入设备台面的T型槽内，不需要额外打孔就能实现快速定位；垂直方向的高耸凸台可以提供足够的安装高度，避开设备上其他运动部件的干涉范围；侧面延伸的斜向安装面可以适配需要倾斜安装的检测元件，让元件的检测角度刚好对准工件的待检测位置；带通孔的耳状结构则可以穿入锁紧螺丝，在调整好安装位置后快速锁紧固定，避免设备运行过程中因为振动出现位置偏移。这类异形结构练习构件，常出现在机械结构设计入门实操、工装夹具非标件适配验证、小型设备连接组件打样的场景中，很多刚接触三维结构设计的从业者，都会从这类带多面特征、组合凸台、弧形衔接结构的零件入手，练习拉伸、切除、圆角、拔模等基础建模指令的组合运用，同时也能通过这类零件的建模过程，理解机械零件从二维轮廓到三维实体的转化逻辑。

　　在设计思路上，这类零件首先要确定安装基准面，也就是底部十字基座的下表面，所有后续的特征都要以这个基准面为参照来标注尺寸，避免出现基准混乱导致的加工误差。建模的时候首先绘制底部十字基座的二维轮廓，拉伸成基础实体，之后在基座上表面绘制垂直凸台的轮廓，这里要注意凸台和基座衔接处的圆角处理，圆角半径不能太小，否则注塑或者铣削加工的时候会出现应力集中的问题，长期受振动的话容易在衔接处出现断裂。之后处理侧面的斜向安装面，这个面的倾斜角度要根据实际安装的元件检测角度来确定，通常会预留1-2度的调整余量，避免加工误差导致角度偏差无法使用。

　　耳状结构的通孔直径要比常用的锁紧螺丝直径大0.2-0.5mm，方便安装的时候调整位置，通孔的沉头深度要匹配螺丝头的高度，保证螺丝锁紧后不会突出安装面，避免和其他部件产生干涉。从外形尺寸和安装边界来看，这类练习件通常不会做太大的尺寸，整体长宽高一般控制在80mm60mm100mm以内，适合桌面级3D打印机打印验证，也适合用小型数控铣床做铝件或者尼龙件的加工。底部十字基座的筋条宽度通常在8-12mm之间，刚好适配常见的工业铝型材台面T型槽宽度，不需要额外加工转接板就能直接安装。垂直凸台的厚度一般不小于5mm，保证足够的结构强度，在受到侧向力的时候不会出现弯折变形。

　　侧面斜向安装面的尺寸要匹配常用的小型传感器安装孔距，通常预留两个M3或者M4的螺丝孔位，孔位间距控制在20mm或者30mm的标准间距，方便直接采购标准件安装。耳状结构的位置要避开底部基座的安装区域，保证锁紧扳手有足够的操作空间，不会在拧螺丝的时候被其他结构挡住。这类零件虽然是练习用的造型，但所有的结构设计都贴合实际工业场景的使用需求，不是凭空做的异形造型，每一个凸台、每一个通孔、每一处圆角都有对应的工程意义，建模的时候不仅要把外形做对，还要考虑后续加工的工艺性、安装的便利性、使用过程中的结构强度，比如所有的棱边都要做0.5-1mm的倒角，避免加工后留下锋利的边角划伤操作人员；不同壁厚的位置要做均匀过渡，避免注塑的时候出现缩痕；安装孔的位置要距离零件边缘至少2mm以上，避免锁紧的时候出现边缘开裂的问题。很多新手在做这类练习件的时候，往往只追求外形看起来相似，忽略了这些工程细节，做出来的模型看起来形状对，但实际没法加工，或者装到设备上没法使用，这也是这类练习构件存在的意义——通过简单的组合结构，让建模者养成从工程实际出发的设计习惯，而不是只做外观造型。
