带法兰凸缘花键轴套连接结构

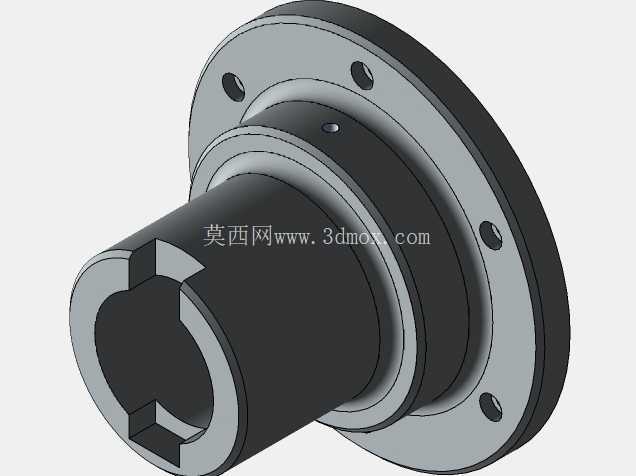

　　这类带法兰凸缘的内花键轴套，在中小功率传动系统里承担着轴系扭矩传递、部件定位衔接的核心作用，常见于轻工输送设备、小型机床进给单元、自动化生产线的动力接驳位置，区别于普通光孔轴套，它依靠内孔的花键齿形配合，能在传递旋转扭矩的同时，承受一定程度的轴向窜动载荷，避免平键连接长期运行后出现的键槽磨损、滚键问题。从结构设计逻辑来看，前端的圆柱轴段是主要的配合承载区，外圆表面做了阶梯过渡设计，靠近法兰盘的位置设置了轴肩定位面，安装时这个轴肩会紧贴被连接件的端面，保证轴向定位精度，不会出现装配后轴套窜动偏移的问题；法兰盘上均匀分布的六个沉头安装孔，是用来穿装紧固螺栓的，孔位做了锪平处理，螺栓头沉入孔内后不会突出法兰端面，避免和周边旋转部件发生刮碰，同时沉孔的深度经过精确计算，能保证螺栓拧紧后有足够的预紧力，不会因为长期受振动出现螺栓松脱。

　　内孔的花键采用矩形齿形设计，这种齿形加工难度相对较低，对中精度能满足常规传动场景的需求，齿根位置做了小圆角过渡，避免应力集中导致的齿根开裂，在频繁正反转的传动工况下，这种圆角处理能大幅提升零件的疲劳寿命，减少断齿故障的发生概率。从安装边界尺寸来看，法兰盘的外径是整个零件的最大外轮廓尺寸，设计时需要预留至少5mm的周边安装空间，方便螺栓拧紧操作；前端轴段的长度要匹配被连接件的配合孔深度，装配后轴段端面不能超出配合孔的端面，避免和相邻部件发生干涉；内花键的有效配合长度要比对接花键轴的插入长度长2-3mm，保证花键齿面完全接触，不会出现局部齿面受力过大的情况。

　　在实际选型应用时，要注意轴套的材质匹配，常规工况下采用45号钢调质处理就能满足强度需求，如果是在腐蚀环境或者高负载频繁启停的工况下，可以更换为40Cr材质做表面淬火处理，提升齿面硬度和耐磨性能。设计建模过程中，花键齿形的参数要严格对接对应的花键标准，齿距、齿厚、齿顶高的公差要控制在合理范围内，过大会导致配合间隙过大传动异响，过小则会出现装配困难甚至无法装配的问题；法兰盘上的安装孔位置度公差要控制在0.1mm以内，保证和对接件的孔位完全对齐，避免强行装配导致的螺栓受剪断裂。

　　另外，轴套的外圆表面和法兰端面的垂直度公差也需要严格控制，这个公差直接影响装配后的轴系跳动精度，如果垂直度超差，会导致连接后的旋转部件出现径向跳动，引发设备振动、轴承过早磨损等连锁问题。在日常设备维护中，这类轴套需要定期检查花键齿面的磨损情况，以及法兰连接螺栓的预紧力，当齿面磨损量超过齿厚的10%时就需要及时更换，避免出现传动失效导致的设备故障。
