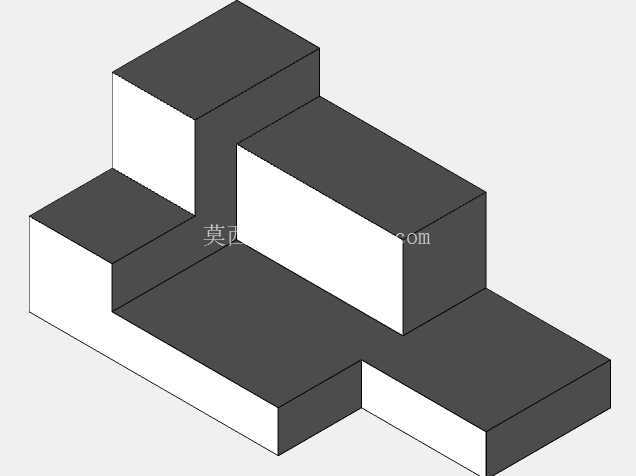

阶梯式凸台组合块结构练习建模

　　这类阶梯式凸台组合块结构，常出现在工装定位基座、小型设备承托垫块、夹具定位靠模的实际应用场景中，很多入门结构工程师在刚接触实体建模时，都会从这类规整块体组合结构入手，练习拉伸、凸台生成、基准对齐这些最基础也最核心的建模操作。从实际工程用途来看，这类多阶凸台结构不需要复杂的曲面特征，所有面都是规则平面与垂直棱边，加工时可以直接通过铣削工序完成，不需要特殊刀具或者定制工装，加工成本低，形位公差容易控制，在很多小型自动化设备的工位定位、非标设备的垫高支撑场景里，这类结构的零件用量并不小。

　　设计这类结构的时候，首先要明确各阶凸台的高度差与平面边界，不能出现悬空或者壁厚过薄的区域，每一层凸台的边缘都要和下层实体完全贴合，避免建模时出现零厚度几何体的错误，这也是很多初学者容易踩的误区——只关注外形的视觉效果，忽略了实体特征的生成逻辑，导致后续出工程图或者导入加工编程软件时出现特征报错。从结构本身的功能特性来看，不同高度的阶梯面可以分别作为不同零件的定位基准面，最高处的凸台可以作为限位挡边，中间阶面可以承托小型工件的侧边，最低的延伸平面可以作为安装固定的基底，在基底的对应位置预留安装孔位，就可以直接把整个块体固定在设备台面上，不需要额外的转接件。

　　考虑到实际安装的边界条件，这类块体的所有棱边都需要做极小的倒角处理，避免安装时锐边划伤操作人员，同时也能消除铣削加工产生的毛刺，各阶梯面的平面度需要控制在合理范围内，作为定位面使用时，平面度公差不能超过0.05mm，否则会导致定位的工件出现倾斜，影响后续装配或者加工的精度。建模过程中要优先确定整体的基准坐标系，把基底的底面作为第一基准面，所有凸台的拉伸方向都垂直于这个基准面，保证各阶凸台的垂直度符合要求，相邻凸台的衔接处要做完全的合并处理，不能出现面与面之间的缝隙，否则后续做工程图标注的时候，会出现多余的轮廓线，影响加工人员对图纸的判读。

　　很多初学者在练习这类结构的时候，习惯用多次叠加拉伸的方式生成特征，其实更高效的建模思路是先绘制整体的外轮廓草图，通过一次拉伸生成基础块体，再通过切除或者分步凸台的方式生成阶梯差，这样可以减少特征树的特征数量，后续修改尺寸的时候只需要调整对应草图的尺寸参数，不需要逐个修改每个凸台的拉伸参数，能大幅提升建模效率。另外要注意的是，这类块体结构如果作为承重垫块使用，需要根据实际承载的重量调整各阶凸台的壁厚，避免出现局部壁厚过薄导致受力断裂的问题，通常这类定位垫块的最小壁厚不能小于5mm，如果承载重量较大，还要在凸台的衔接处增加圆角过渡，减少应力集中的问题。

　　在实际设备装配中，这类阶梯块的安装孔位通常设置在最低层基底的四个角位置，孔位距离边缘的距离要大于螺栓直径的两倍，避免安装时螺栓头超出块体边缘，影响周边其他零件的安装，同时孔位要做沉头处理，让螺栓安装后表面和基底平面齐平，不会凸起影响工件的放置。从建模练习的角度来说，把这类简单块体结构的建模逻辑吃透，掌握基准选择、特征生成、公差预留的基本思路，后续再做复杂箱体类、轴类零件建模的时候，就能避免很多基础错误，很多工程师在后续工作中遇到复杂结构建模时，也会把复杂结构拆解成类似的多个规则块体组合，再逐步添加细节特征，这种化繁为简的建模思路，就是从这类基础练习中积累出来的。
