带侧装凸台法兰式机械连接基座

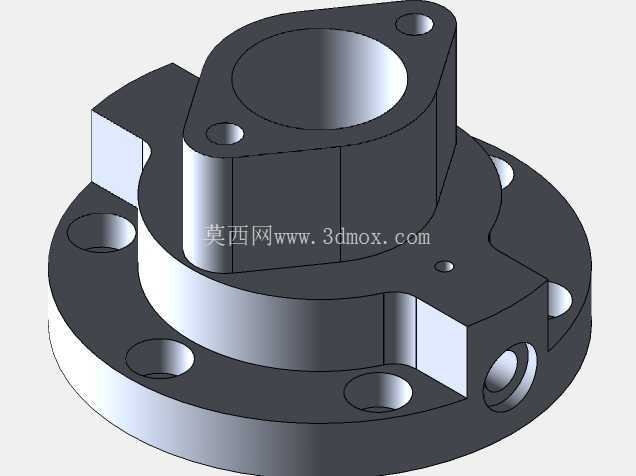

　　这类带侧装凸台的法兰式连接基座，常应用在液压管路接驳、气动元件集成安装、小型动力单元输出端定位等场景中，作为不同功能模块之间的衔接载体，承担载荷传递、接口定位、管路密封支撑的多重作用。从结构设计逻辑来看，下部圆盘法兰作为主安装面，沿圆周方向均匀分布的沉头安装孔，可适配内六角圆柱头螺钉完成与安装基面的锁紧，沉孔结构能够保证螺钉安装后端面不突出法兰平面，避免与周边其他部件产生运动干涉，同时圆周均布的孔位设计，可让安装时的锁紧力均匀分散，降低基座长期受交变载荷时出现的连接松动概率。上部的阶梯凸台结构，中心设置的通孔为介质或传动轴提供穿行通道，凸台外圆可作为配合定位面，与外接的套筒、端盖类零件形成小间隙配合，保证对接部件的同轴度要求，避免出现偏心带来的运转磨损或密封泄漏问题。侧部延伸出的两个带孔凸耳，属于辅助安装结构，可用于固定传感器支架、管路卡扣、接线端子排等附属配件，无需在主法兰面上额外打孔破坏安装平面的平面度，也能让附属部件的安装位置更贴近功能点位，减少管线冗余长度。

　　设计这类零件时，首先要确认下部法兰的外径尺寸与安装基面的预留空间匹配，法兰厚度需要根据承受的最大径向载荷、轴向拉压力核算，避免受力后出现法兰面翘曲变形，影响连接密封性；上部凸台的高度要结合外接部件的配合深度确定，既要保证配合长度足够传递扭矩或支撑载荷，也要控制整体高度尺寸，避免设备整体轴向尺寸冗余。中心通孔的直径需要根据穿行的轴径、管路通径匹配，孔壁的粗糙度要满足密封件或轴承的安装要求，如果是用于流体介质通路，还要在孔口位置设计密封槽安装O型圈，防止介质渗漏。侧部凸耳的位置要避开主安装孔的锁紧操作空间，凸耳上的安装孔中心距要适配常用标准支架的安装尺寸，凸耳根部需要设计圆角过渡，减少应力集中，避免受侧向冲击力时出现凸耳断裂的问题。

　　实际选型应用时，要先核对安装基面的螺栓孔分布圆直径是否与法兰孔位一致，若存在小范围偏差，可将法兰安装孔设计为略大于螺钉直径的光孔，预留一定的安装调整余量；上部凸台的配合公差要根据对接零件的配合性质选择，若是定位配合选H7/h6间隙配合，若是需要过盈定位传递扭矩则选H7/p6过盈配合。零件的材质常根据使用场景选择，普通工况下用45号钢调质处理即可满足强度要求，若应用在腐蚀环境中则可选用304不锈钢材质，若有轻量化要求也可选用铝合金硬质阳极氧化处理，在保证强度的同时降低整体重量。

　　这类基座在装配时，要先清理法兰安装面与基面的毛刺、杂物，保证两个贴合面的平面度达标，锁紧螺钉时要采用对角分次锁紧的方式，避免单次单颗螺钉锁紧导致法兰面倾斜，影响上部凸台的垂直度；侧部凸耳安装附属部件时，螺钉锁紧力矩不要过大，防止凸耳受力过大出现开裂，若附属部件重量较大，可额外在凸耳下方增加加强筋结构提升承载能力。日常维护中，要定期检查法兰连接螺钉的锁紧状态，查看配合面是否出现磨损、渗漏问题，若发现凸台配合面出现磨损间隙超差，要及时更换基座，避免对接部件偏心运转造成更严重的设备故障。
