ADM114电源变压器密封防护顶盖结构

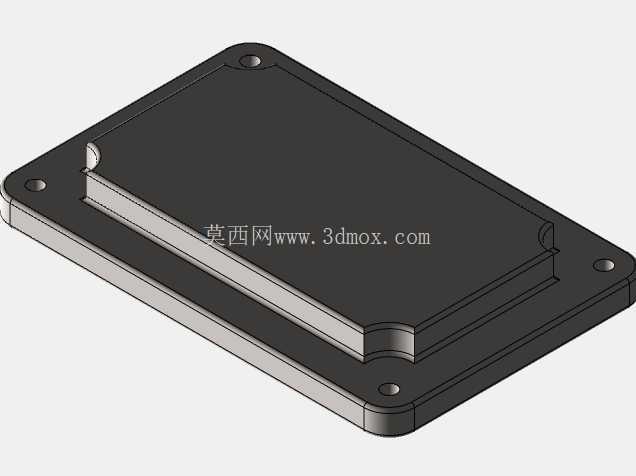

　　这款ADM114配套顶盖是电源变压器组件的核心防护结构件，主要应用于工业控制、低压配电、小型机电设备内置电源模块的封装防护场景，承担变压器内部绕组、磁芯组件与外部环境的物理隔离功能，避免运行过程中粉尘、凝露、金属碎屑侵入绕组间隙造成绝缘击穿、匝间短路等故障，同时为变压器整体提供结构支撑，配合底座完成整机组装后的结构限位。从结构设计逻辑来看，该顶盖采用带安装法兰的盘式结构，主体为矩形平板构型，法兰边向外延伸超出主体腔体部分，四个角位预留沉头安装孔，安装时可通过螺丝将顶盖与变压器底座紧密压合，沉孔设计能够保证螺丝头部完全没入法兰平面，不会突出安装面造成装配干涉，适配设备内部紧凑的安装空间。法兰与主体盖板的衔接位置设置了一圈凸起的密封压合筋，装配时该筋位会压紧底座上预装的橡胶密封垫，形成连续的密封界面，阻断外部杂质的侵入路径，同时抵消部分装配应力，避免长期运行后螺丝松动造成密封失效。盖板主体的边缘做了圆角过渡处理，一方面是消除注塑或机加工过程中的锐边毛刺，避免装配时划伤操作人员手部或是损坏相邻的线缆绝缘层，另一方面圆角结构能够分散盖板承受的外部压力，当设备受到轻微外力冲击时，应力会沿圆角弧面均匀分散，不会在直角位置出现应力集中造成盖板开裂。

　　从安装边界来看，该顶盖的法兰外轮廓尺寸完全匹配ADM114系列变压器底座的安装位，安装孔的中心距与底座螺柱位置严格对齐，装配时无需额外调整即可完成对位，压合后盖板内表面与变压器内部磁芯、绕组的顶端保留有均匀的安全间隙，不会出现盖板压碰绕组造成绝缘层破损的问题，间隙空间也可作为空气隔热层，缓解变压器运行时的热量积聚，避免热量直接传导到设备外壳造成局部温升过高。在实际设备应用中，这类顶盖除了基础的防护密封功能，还承担着一定的电磁屏蔽辅助作用，当采用导电改性塑料或是金属材质加工时，盖板与底座形成闭合的金属腔体，能够对变压器运行时产生的漏磁进行一定程度的屏蔽，减少电源模块对周边控制电路的电磁干扰，提升设备整体的电磁兼容性能。

　　设计过程中针对安装孔的位置度做了严格公差约束，四个安装孔的位置度公差控制在0.1mm以内，保证批量生产时的装配互换性，无需针对单个零件进行修配即可完成组装，有效提升整机组装效率。盖板的厚度经过受力仿真验证，在承受常规装配压力以及设备运输过程中的振动载荷时，不会出现明显的形变，保证密封筋位始终能够均匀压紧密封垫，维持长期稳定的防护等级。针对不同的应用场景，该结构可适配不同的加工材质，常规工业场景下采用阻燃ABS材质即可满足绝缘、阻燃、结构强度的要求，在高温运行场景下可更换为PC或是电木材质，提升长期耐高温性能，在需要强电磁屏蔽的场景下则可采用铝合金压铸成型，兼顾结构强度与屏蔽性能。

　　该顶盖的结构设计充分考虑了量产加工的工艺性，无论是注塑成型还是机加工，都没有复杂的倒扣或是特殊加工特征，模具结构简单，加工工序少，能够有效控制量产成本，同时零件的脱模斜度设置合理，注塑生产时的良品率能够保持在较高水平。在装配流程中，该顶盖的安装工序位于变压器绕组浸漆、磁芯组装完成之后，将密封垫预先放置在底座的密封槽内，对齐安装孔后锁紧螺丝即可完成封装，整个过程无需特殊工装，普通装配人员即可快速完成操作，后续维护时只需拆下螺丝即可打开顶盖，对内部组件进行检测或是更换，维护便捷性较好。
