六角侧孔油路连接阀块结构设计

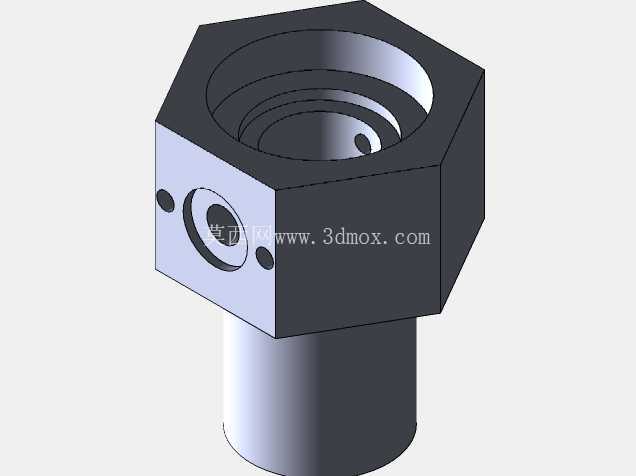

　　该零件属于液压系统油路连接类的阀块接头，主要应用在小型液压站、实验台油路排布、机床润滑回路这类空间紧凑的布管场景中，承担油路转向、支路分流的连接作用，相比常规直通管接头，它可以在不额外增加弯头配件的前提下，实现轴向主通路与径向侧通路的连通，减少管路连接点的泄漏风险。从结构设计逻辑来看，上部采用外六角结构，完全适配标准开口扳手的夹持尺寸，安装时可以直接用常规扳手施加拧紧力矩，不需要额外设计专用工装夹持位，六角的对边尺寸按照常规液压管接头的通用夹持规格设定，能适配市面上绝大多数同通径接头的安装工具，降低现场安装的工具适配成本。

　　下部的圆柱段是插入安装位的定位段，外径尺寸与安装基座的安装孔采用间隙配合，装配时可以直接插入基座孔内完成径向定位，圆柱段的长度根据安装基座的壁厚设定，保证插入后端面不会超出基座内部的流道边界，避免干涉内部油液的流动路径。主通路是沿零件轴向贯穿的阶梯孔结构，不同直径的阶梯段分别对应不同规格的油管连接需求，靠近六角上端的大直径孔可以对接外螺纹油管接头，阶梯过渡处设计有密封槽位，安装时放置O型密封圈就能实现端面密封，不需要额外缠绕生料带或者涂密封胶，减少装配工序的同时也能避免密封材料碎屑进入油路造成污染。

　　侧面的两个径向小孔是支路油口，两个孔的轴线处于同一水平面且与轴向主通路垂直连通，孔口位置同样设计有密封面，可以对接小型的测压接头或者微型支路油管，满足油路压力检测、小流量支路供油的需求，两个侧孔的位置避开了六角扳手的夹持面，安装拧紧时扳手不会与侧孔的连接管路发生干涉。设计时特意将六角部分的下端面与圆柱段的轴肩做成贴合面，这个面就是安装时的轴向定位面，装配时该面与基座表面贴合，配合密封圈就能实现安装位置的静密封，轴肩的外径比六角对边尺寸小，不会影响扳手的夹持行程。

　　从安装边界来看，零件整体的最大外轮廓就是上部六角的外接圆直径，安装时只需要在基座上预留对应直径的操作空间，就能完成扳手的拧紧操作，下部圆柱段的长度决定了零件伸入基座内部的深度，设计时已经考虑到基座内部其他零件的排布，不会出现装配后与内部其他结构碰撞的问题。油路的通径尺寸按照低压润滑回路的流量需求设计，主通路通径可以满足每分钟15升以内的油液流通，侧孔通径较小，主要用于测压或者微量供油，不会出现通径过大占用空间或者通径过小造成节流损失的问题。零件的所有棱边都做了0.2毫米的倒角处理，既可以去除加工时产生的毛刺，避免装配时割伤密封圈，也能在安装时起到导向作用，方便零件插入安装孔、对接接头。整体结构没有复杂的异形曲面，采用常规的车削、钻削工序就能完成加工，不需要五轴设备或者特殊工装，加工成本低，适合批量生产应用，在小型液压回路、集中润滑系统里可以替代传统的“直通接头+弯头+三通”的组合连接方式，减少整体的安装空间占用，降低多个接头连接带来的泄漏点数量，提升油路系统的可靠性。
