头角度镜头泵体机械结构三维设计

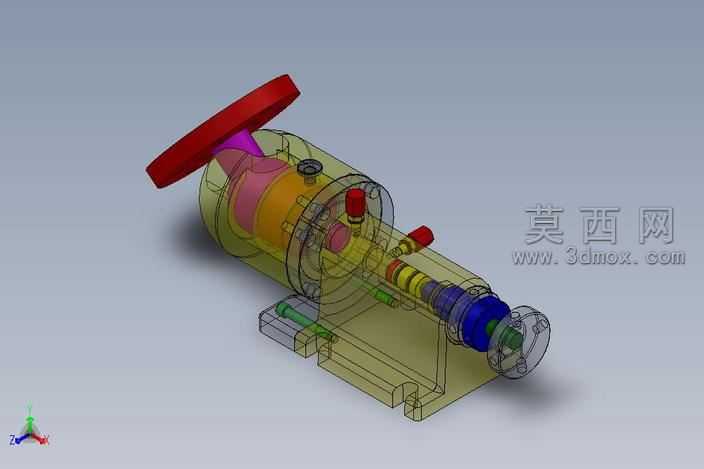

本作品为头角度镜头配套的泵类机械结构三维模型，整体采用半透明壳体搭配实体功能部件的展示形式，在三维建模过程中严格遵循机械装配的尺寸配合逻辑，对每一处零件的装配公差、同轴度要求都做了对应约束，确保整体结构可实现完整的运动仿真效果。建模阶段先从核心传动主轴入手，依次搭建内部的多级传动组件、密封结构、调节端盖，再向外构建半透明的泵体外壳、顶部手轮调节结构、侧方控制旋钮以及底部安装基座，所有零件的倒角、圆角、安装孔位都按照实际机械加工的工艺要求进行还原，避免出现不符合生产逻辑的尖锐棱角与无支撑悬空结构。材质渲染上，将外部壳体设置为半透明黄绿色工程塑料材质，既可以清晰展现内部的零件排布与传动路径，又能区分壳体与内部金属部件的材质差异；顶部的调节手轮采用哑光红色硬质塑料材质，模拟实际设备的操作件视觉特征；内部传动件根据功能区分材质，传动主轴、轴承部件采用亮面金属材质，密封垫圈、缓冲部件采用彩色橡胶材质，不同功能的旋钮分别采用红、黄等辨识度较高的配色，方便快速识别各部件的功能定位。结构设计上，该模型集成了手动调节、流体输送、角度调整的复合功能，顶部手轮可实现内部流道的通断与开度调节，侧方的多组旋钮分别对应压力调节、流量校准的功能，端部的蓝色连接端为镜头对接接口，可实现与镜头组件的精准定位连接，底部的一体化安装基座预留了标准安装孔位，可直接固定在配套工作台架上。设计思路围绕头角度镜头的配套流体控制需求展开，在保证核心功能实现的前提下，尽可能压缩整体结构的体积，将传动组件、调节组件、密封组件整合在同一壳体内，减少外部冗余结构，同时通过半透明壳体的设计，让使用者可以直观观察内部流体的走向与传动件的运动状态，便于后续的调试、维护与教学演示，整体结构的零件之间均设置了合理的运动间隙，可在三维软件中实现手轮转动、旋钮调节、主轴传动的完整动作仿真，还原实际设备的运行逻辑。
