杠杆式铰接夹紧连接支架结构设计

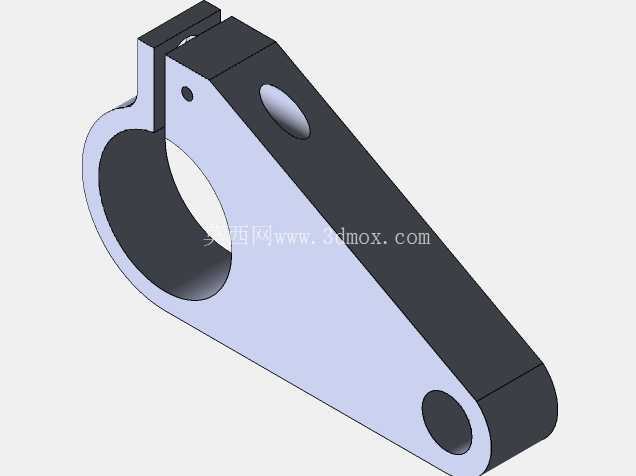

　　这类带环形抱装端的杠杆式连接支架，常见于中小型自动化生产线的工件定位工位、工装夹具的压紧执行端，也会用在轻工包装设备的连杆传动模组里，承担力的转向传递与工件抱紧定位的双重作用。从结构上看，一端的大直径开口环是核心安装接口，环体内壁加工有较高的形位公差要求，装配时可直接套在对应直径的光轴、导向柱上，通过环体开口侧的锁紧结构收紧后，能实现支架在轴上任意位置的周向转动与轴向锁止，适配不同工位的角度调整需求，无需额外加工定位键槽，降低了配套轴类零件的加工成本。

　　支架主体采用变截面斜臂结构，从抱环端向末端逐渐收窄厚度，这种设计并非随意的造型处理，而是通过有限元受力分析后优化的结果：在抱环与斜臂的过渡位置做了大圆角应力释放处理，避免支架在承受反复交变载荷时出现应力集中断裂，斜臂上开设的两个光孔分别承担不同功能，靠近抱环位置的小孔用于安装限位顶丝或者辅助定位销，在支架调整到指定角度后，拧入顶丝可抵紧安装轴表面，防止大负载下支架出现角度滑移；斜臂最末端的同轴孔是动力输入或者执行端安装接口，可连接气缸推杆、手动压杆或者其他联动构件，当末端受力时，力会通过斜臂传递到抱环端，带动抱环绕安装轴转动，实现对旁侧工件的压紧或者松开动作。

　　在实际安装场景中，这类支架的安装边界需要重点校核：抱环的开口宽度决定了锁紧时的最大抱紧行程，装配前需要确认配套轴的直径公差在h7范围内，过盈量太大会导致抱环无法顺利套入，间隙过大则会出现锁紧后晃动的问题；斜臂的长度决定了力臂大小，选型时需要根据末端驱动力大小、需要输出的压紧力做力矩换算，避免力臂过长导致支架变形，或者力臂过短达不到需要的压紧力。设计这类零件时，通常会优先选用45号钢作为毛坯材料，表面做发黑处理提升防锈能力，对于有轻量化需求的工位，也可以选用6061铝合金加工，但需要相应增加斜臂的截面厚度，弥补铝合金材料刚度不足的问题。

　　在建模过程中，需要重点关注几个配合面的公差设定：抱环内孔的圆柱度公差要控制在0.02mm以内，保证与轴的配合贴合度；两个安装孔的轴线平行度公差要控制在0.03mm以内，避免装配后连杆出现卡滞；所有锐边都要做C0.5的倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。这类支架相比一体式焊接支架，优势在于角度调整灵活，拆装维护方便，当生产线更换产品型号需要调整压紧位置时，只需要松开抱环的锁紧螺丝，转动支架到需要的角度再锁紧即可，不需要重新拆卸整个模组，能大幅缩短产线换型的调试时间。在一些手动工装夹具上，这类支架还会在末端孔位安装橡胶压头，直接接触待加工工件，避免刚性接触刮伤工件表面，此时需要校核斜臂的抗弯强度，保证在人工施加最大操作力时，斜臂的变形量不超过0.1mm，确保压紧定位的精度。另外，抱环开口处的两个锁紧面需要保证平行度，锁紧螺丝选用8.8级内六角圆柱头螺丝，拧紧力矩控制在合理范围，既要保证足够的抱紧力，也要避免拧紧力矩过大导致抱环出现塑性变形，丧失锁紧能力。
