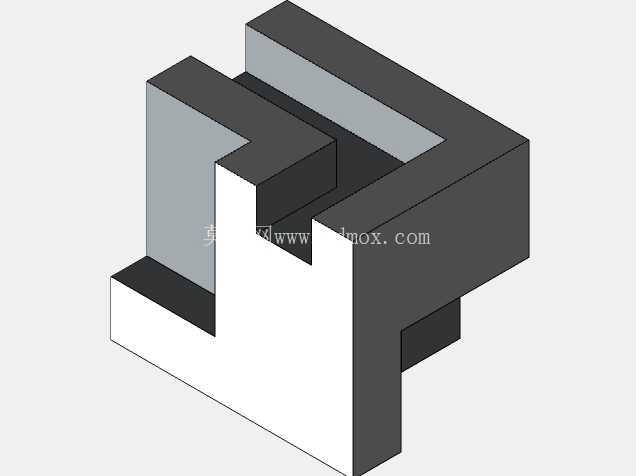

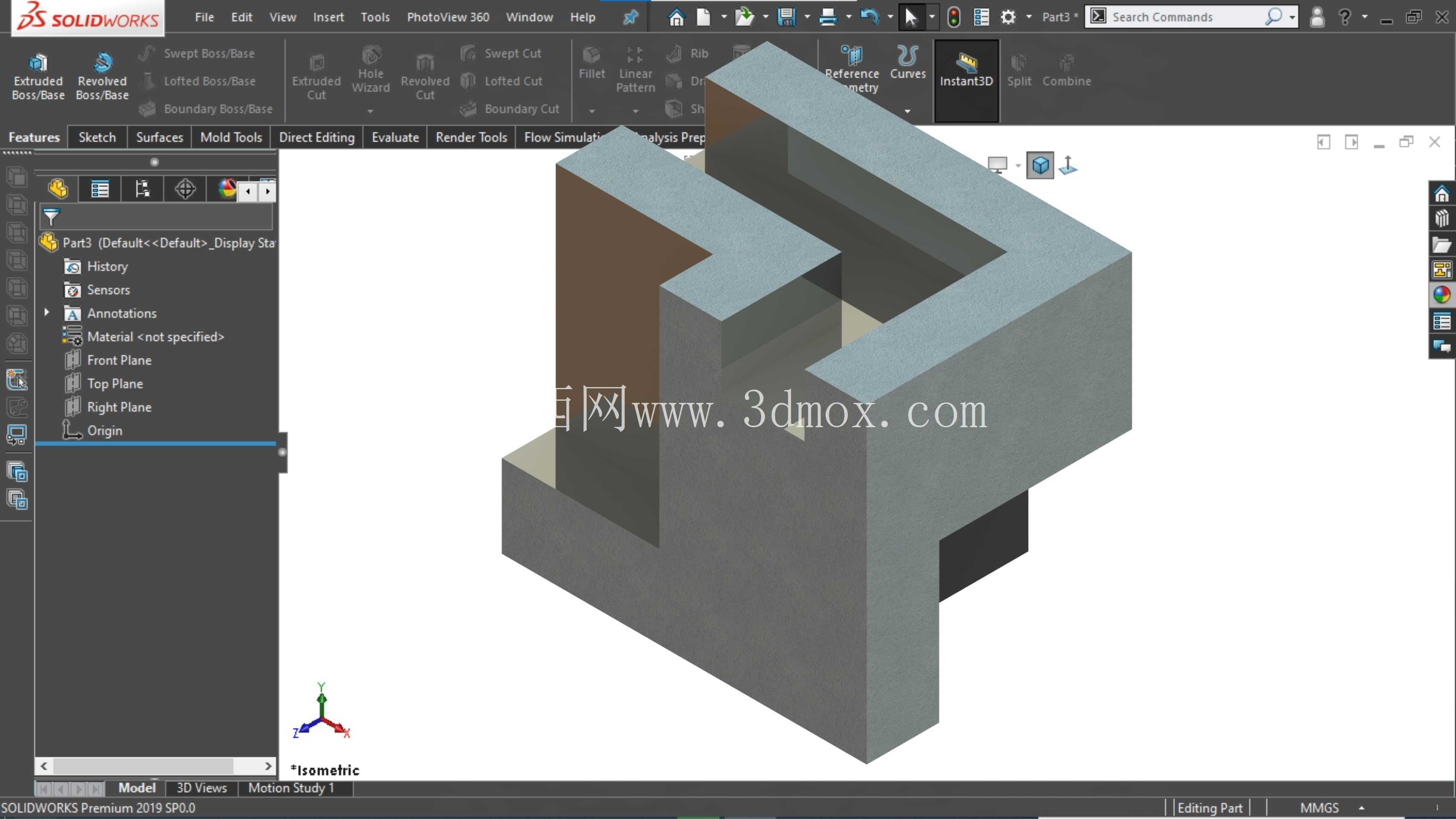

L型槽式结构块SolidWorks建模练习件

　　本次建模的L型槽式结构块，是机械设计入门阶段非常典型的实体建模练习载体，这类结构在工装夹具定位块、小型设备安装基座、非标设备承托垫块场景中有着极高的出现频率，很多刚接触三维建模的工程师，都会通过这类规则几何组合的零件，熟悉软件的拉伸、切除、基准参考等基础操作逻辑。从实际工程应用来看，这类带内凹槽的L型块，常被用作小型电子元件的安装定位座，或是自动化输送线侧边的挡停块，也可作为教学实训中尺寸标注、公差配合的练习载体，其结构没有复杂曲面，全部由规则平面与垂直立面构成，能让初学者快速建立三维空间的坐标认知，理解实体建模中“加材料”与“减材料”的核心逻辑。

　　在设计思路上，这个零件的建模不需要复杂的曲面命令，首先要确定整体的外轮廓尺寸，L型的两个垂直臂的厚度、高度比例需要符合常规机械垫块的受力逻辑，避免出现臂厚过薄导致受力断裂的问题，内凹槽的开设位置要与外轮廓保持平行度要求，槽的宽度与深度要匹配实际使用中需要嵌入的零件尺寸，槽的内壁与底面要保证垂直，避免安装时出现卡滞。从安装边界来看，这类零件通常会在底面或者侧臂开设安装孔，用于和设备机架进行螺栓固定，建模时需要提前预留安装孔的位置，保证孔位与槽的位置不会出现干涉，零件的所有棱边根据使用场景可以选择做小尺寸倒角，去除加工毛刺，避免安装时划伤操作人员。

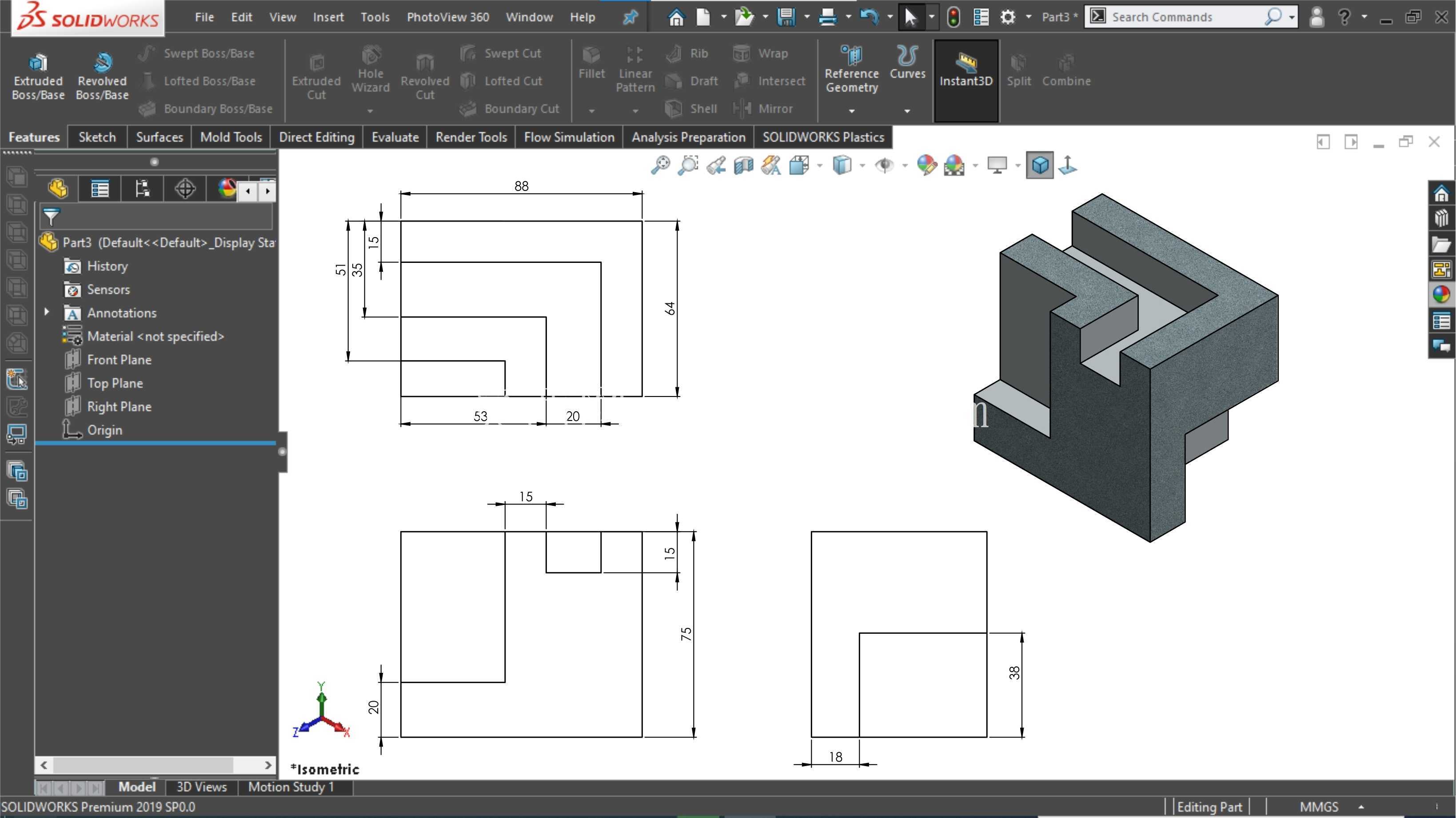

　　在实际加工层面，这类结构块如果采用金属材质加工，通常会选用铣削工艺，一次装夹即可完成外轮廓与内槽的加工，建模时的尺寸标注要符合铣削加工的工艺顺序，先标注外轮廓的总体尺寸，再标注内槽的定位尺寸与深度尺寸，避免出现尺寸链封闭的问题。很多初学者在练习这类零件时，容易出现内槽与外轮廓的位置偏移问题，本质是没有选对建模的基准面，正确的建模逻辑应该是先选定零件的安装底面作为第一基准，再以L型的两个垂直外侧立面作为第二、第三基准，所有内槽的尺寸都从这三个基准出发进行标注，这样加工出来的零件装配时才不会出现位置偏差。

　　另外这类零件的壁厚设计要均匀，避免出现局部壁厚过厚导致的加工后应力变形，尤其是内槽的转角位置，如果是铣削加工要预留刀具半径的圆角，不能直接做成直角，这也是建模练习中需要注意的工艺细节，不能只追求几何形状的绘制，还要结合实际加工的工艺要求调整模型细节。从结构受力角度分析，L型的转角位置是应力集中区域，如果这个零件用作承托用途，转角处可以做小尺寸的内圆角过渡，降低应力集中系数，提升零件的使用寿命，这也是结构设计中不能忽略的细节，很多入门练习者往往只关注形状的相似度，忽略了工艺与受力层面的设计要求，这类练习的核心目的就是让初学者在建模过程中逐步建立工程化的设计思维，而不是单纯的几何绘图。
