带槽型凸台双安装孔异形连接基座

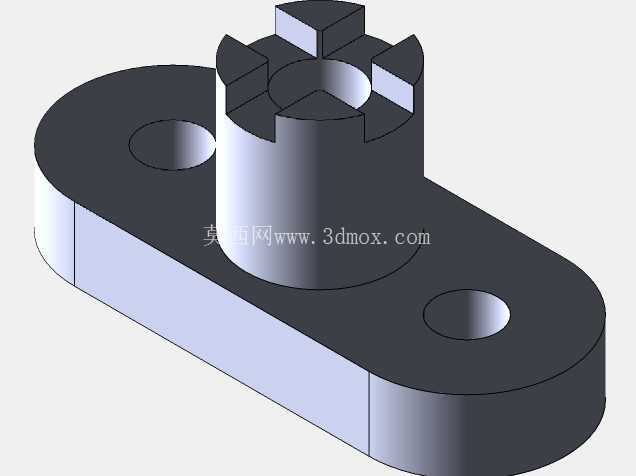

　　在小型机电设备的装配链路里，这类带槽型凸台的异形连接基座，往往承担着动力传递与部件定位的双重作用，常见于小型传动机构、桌面级工装夹具的定位工位，也会出现在低压配电装置内的元件固定场景中。从结构功能来看，底部的长圆形安装板是整个零件的承载基础，两端开设的同轴通孔为安装固定位，适配对应规格的螺栓穿过，可将基座稳固锁附在安装平面上，长圆形的板体轮廓并非随意设计，而是在保证两个安装孔间距满足装配要求的前提下，尽可能缩减了零件的整体投影面积，减少安装时占用的平面空间，同时板体边缘做了等半径的圆弧过渡，避免直角棱边在装配过程中划伤操作人员或是相邻的线缆、零件表面。

　　板体上方凸起的圆柱结构是核心的功能连接位，顶部开设的十字槽型结构并非装饰特征，这类槽型结构主要用于和带对应凸榫的对接零件实现周向防转，当对接轴插入圆柱中心的通孔后，顶部的槽可以嵌入对接件的定位凸块，避免传动过程中两个配合件出现相对转动，保证扭矩传递的稳定性。圆柱与底部安装板的衔接处做了自然的圆弧过渡，没有应力集中的直角棱，在承受径向载荷或是轴向冲击时，应力可以沿着圆弧面均匀分散，不会在衔接位置出现应力断裂的风险，这一点在频繁启停的传动场景中尤为重要，很多早期的同类零件就是因为衔接位置没有做圆角处理，在反复载荷下出现根部开裂的问题。

　　从设计思路上拆解这个零件，首先要确定的是两个安装孔的中心距，这个尺寸直接决定了基座能否适配现有安装面的预留孔位，设计时需要优先匹配安装基准的孔位公差，通常安装孔的直径会比适配螺栓大0.2-0.5mm，预留一定的装配调整余量，避免加工误差导致无法顺利安装。其次是上方圆柱的高度与中心孔直径，中心孔的尺寸需要和对接轴的直径做间隙配合，保证轴可以顺利插入同时不会出现过大的旷量，圆柱的高度则要满足对接件的插入深度要求，保证配合长度足够传递额定扭矩，不会因为配合长度过短出现轴件滑脱的问题。顶部的槽型结构宽度与深度需要和对接件的凸榫尺寸匹配，槽的侧壁要保证足够的垂直度，避免配合时出现卡滞，槽底的圆角处理也能减少应力集中，提升槽口的抗冲击能力。

　　实际应用中，这类基座的安装边界需要重点关注，除了底部安装板的平面投影尺寸外，上方圆柱的外径决定了周边需要预留的避让空间，尤其是顶部槽型结构的外接圆尺寸，要保证对接件安装旋转时不会和周边零件发生干涉。零件的厚度方向尺寸也需要匹配整体装配的高度链，底部安装板的厚度决定了基座的基础高度，上方圆柱的凸起高度加上对接件的装配高度，不能超出整体设备的高度预留空间，否则会出现装配后外凸干涉外壳的问题。在材质选择上，这类承载传动载荷的零件通常会选用硬质铝合金或是中碳钢加工，铝合金材质重量轻、加工成本低，适合载荷不大的民用机电场景，中碳钢材质强度更高，经过调质处理后可以承受更大的冲击载荷，适合工业级传动工位使用，加工完成后配合面需要做去毛刺处理，安装面的平面度要控制在合理公差范围内，保证安装后基座不会出现倾斜，影响上方对接轴的同轴度。
