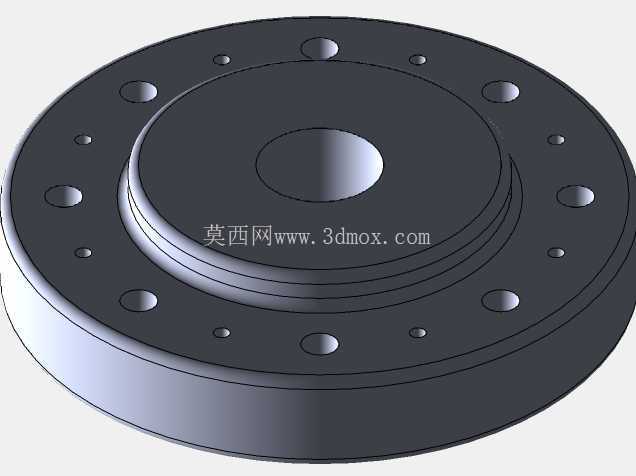

带多安装孔的阶梯式法兰端盖结构

　　这类带多安装孔的阶梯式法兰端盖，在回转类动力设备、流体输送管路系统以及精密传动箱体中应用十分广泛，日常接触到的泵体轴端密封、减速机输出端限位、压力容器端口封堵场景里，都能见到同结构原理的零件。从实际使用场景来看，它的核心作用有三个层面：一是实现端口的物理封堵，避免腔体内部的润滑介质、输送流体出现外溢，同时阻挡外界的粉尘、水汽进入设备内部，破坏内部零件的运行环境；二是承担轴向的限位作用，阶梯凸台的尺寸与腔体内部的轴承外圈、密封件安装位精准匹配，能够限制内部回转零件的轴向窜动量，保证传动系统的运行精度；三是通过法兰面的均布安装孔实现与主体设备的可靠连接，传递轴向的预紧力，保证连接部位的结构刚度。

　　在设计这类零件的时候，首先要匹配安装边界的尺寸约束：最外侧的法兰大径需要贴合设备的安装端面，不能超出安装面的轮廓范围，避免和周边的管路、走线支架出现干涉；法兰面上的安装孔采用大小孔搭配的均布布局，大尺寸孔用于穿装主连接螺栓，承担主要的连接预紧力，小尺寸孔用于安装定位销或者辅助固定螺钉，保证端盖安装后不会出现周向转动，同时也能分担部分连接载荷，这种大小孔交错均布的设计，相比单一孔径的法兰，能在相同法兰直径下获得更均匀的压紧力分布，避免法兰面因为局部压紧力不足出现密封失效的问题。中间的阶梯凸台部分，每一级的外径都要和腔体内部的对应安装槽做公差配合，最靠近法兰面的一级凸台通常和腔体端口的止口做过渡配合，起到安装定位的作用，往里的阶梯分别对应密封件安装位、轴承外圈抵接位，凸台的轴向长度需要严格控制，既要保证抵接到位，又不能因为尺寸过长导致轴承被顶死，出现回转卡滞的问题。中心的通孔尺寸则根据穿过的轴径、或者封堵的需求来确定，如果是轴端盖的话，中心孔和轴之间要预留密封件的安装空间，同时保证和轴的同轴度，避免运行过程中密封件出现偏磨。

　　从结构细节来看，法兰面和阶梯凸台的衔接位置做了圆角过渡，避免机加工过程中出现应力集中，同时也能减少安装时锐边划伤密封件的风险；所有安装孔的孔口都做了倒角处理，方便螺栓穿装，也能去除钻孔产生的毛刺。零件的厚度设计需要结合实际的承压需求来确定，如果是用在压力容器或者高压管路的端盖，法兰厚度要满足强度计算要求，避免受压后出现变形导致密封失效；如果是用在常规的传动箱体端盖，厚度在满足螺栓连接沉头深度、凸台结构强度的前提下，可以适当优化，控制零件的整体重量。实际选型适配的时候，首先要确认安装端面的螺栓孔分布圆直径，保证端盖上的孔位能够完全对齐，其次要测量腔体止口的内径和深度，匹配阶梯凸台的尺寸，最后要确认中心部位的避让尺寸，保证穿过的轴或者其他零件不会和端盖发生干涉。这类零件的建模过程中，优先采用回转特征生成主体轮廓，再通过阵列特征生成均布的安装孔，能够有效保证各孔位的位置度精度，也方便后续根据不同的安装需求调整孔径、孔数和分布圆参数，快速衍生出适配不同规格设备的端盖型号。在实际装配过程中，法兰面和设备安装面之间通常会根据使用场景加装密封垫片，这时候设计时还要考虑垫片的压缩量，预留对应的轴向尺寸余量，保证螺栓拧紧后，凸台能够准确抵接到内部的定位位置，不会因为垫片被压缩出现轴向间隙。
