相机贴片核心电路板三维结构设计

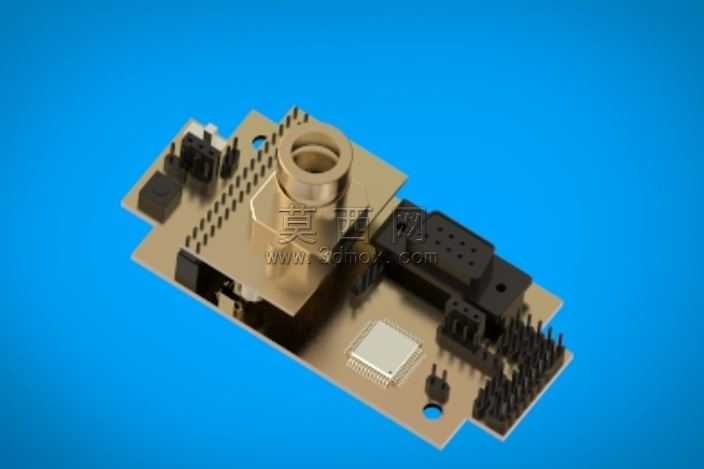

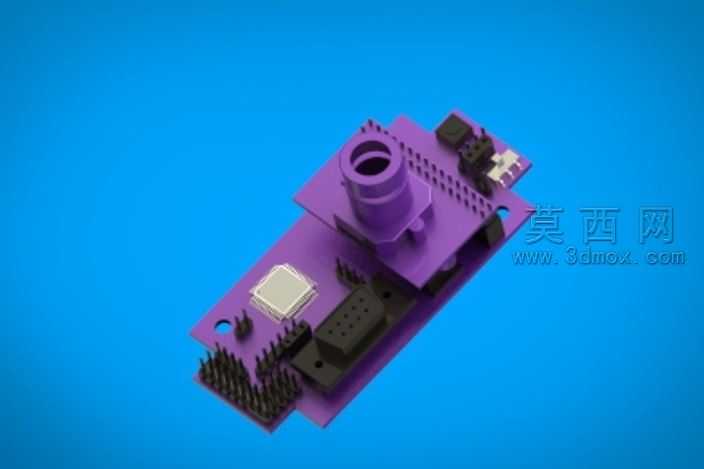

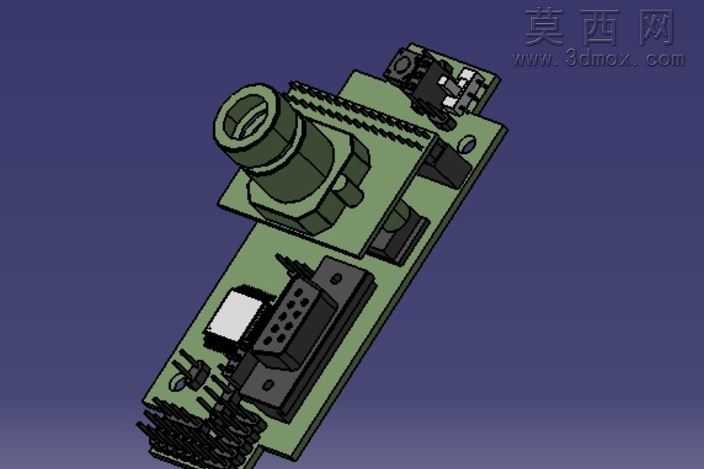

本作品为相机贴片核心功能电路板的三维建模设计，建模过程中严格遵循消费类数码影像产品的硬件布局规范，首先以PCB基板为基础载体，精准还原基板的外形轮廓、定位安装孔位、边缘工艺倒角等细节，确保基板的尺寸公差符合实际贴片加工的工艺要求。建模时对板载各类元件进行精细化还原：中心位置的金属镜头接口采用黄铜金属材质参数设置，还原金属车削件的哑光金属质感与精密螺纹结构，准确呈现接口与基板的焊接固定位；板载的多组排针接插件分别还原黑色塑料基座与金属插针的材质差异，清晰区分不同功能接插件的针脚数量与排布间距；板贴芯片还原陶瓷封装的哑光质感与引脚的精细排布，同时对板载的电容、接口座、固定卡扣等小型元件逐一建模，确保每个元件的安装位置、高度差都与实际贴片生产的布局完全一致。渲染阶段采用蓝色渐变背景突出主体，通过柔和的打光方案呈现不同元件的材质差异：金属部件的反光特性、塑料元件的哑光质感、PCB基板的覆铜纹理都得到清晰展现，同时准确呈现板上丝印标识的位置与内容，还原真实电路板的视觉特征。设计过程中充分考虑相机核心板的装配逻辑，所有元件的布局避让镜头安装位、外部结构件的固定位，确保三维模型可直接用于结构验证、装配干涉检查以及产品展示场景，整体建模精度满足数码产品硬件开发阶段的结构评审需求，清晰展现相机贴片电路板的集成化设计特点与元件排布逻辑。
