LS产电MC-32A三极32A交流接触器结构

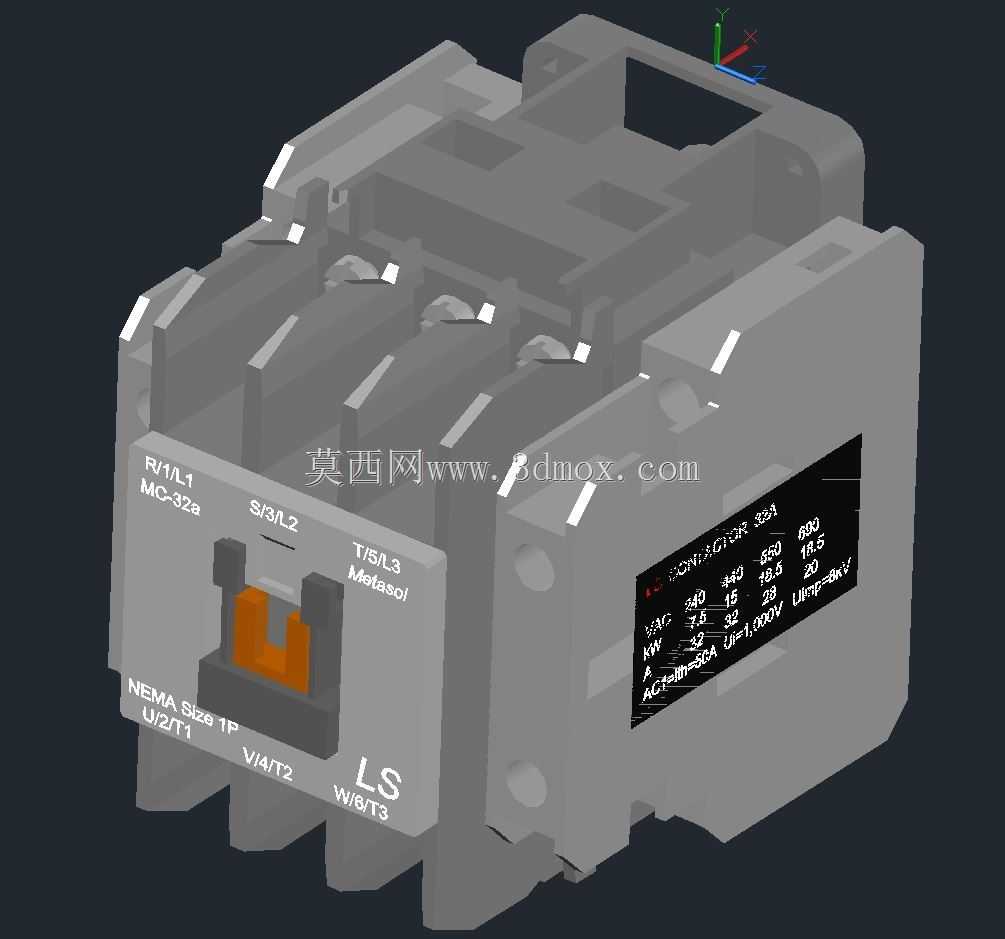

　　这款三极交流接触器的三维结构还原，完全参照量产实物的装配关系搭建，所有配合面的公差预留、卡扣位置、接线端子排布都和实物保持一致，做低压柜排布、设备电气布局的工程师可以直接调用这个模型做干涉检查，不用再自己从零测绘建模，能省不少前期布局的时间。

　　从实际应用场景来看，这款32A规格的三极接触器，主要用在小功率三相异步电机的直接启停控制回路里，也可以适配照明回路、小型加热设备的通断控制，常见于小型自动化专机、车间小型动力配电箱、商用设备的电气控制单元，额定工作电流下可以承载AC-3类负载的频繁启停，适配的控制回路电压覆盖常见的交流24V、220V、380V规格，建模的时候特意把线圈腔体的安装位预留了通用尺寸，不管是哪个电压等级的线圈模块，都能匹配这个主体外壳的安装槽位。

　　从功能特性来看，三极主触头的排布严格遵循上进下出的接线规范，主回路接线端子的压线空间完全匹配32A载流量对应的导线线径，最多可以容纳6平方毫米的多股铜芯线接入，端子处的防误触挡板结构也做了还原，避免接线时误碰带电部位。辅助触头的扩展槽位在主体侧面预留了标准接口，可以按需加装正装或者侧装的辅助触点模块，不需要额外改动主体结构，适配不同控制回路的触点数量需求。灭弧室的结构按照实物的栅格布局做了还原，分断电流时产生的电弧可以通过栅格切割快速熄灭，避免触头烧蚀，建模的时候把灭弧室和外壳的卡扣配合位置做的和实物一致，拆装逻辑完全还原真实产品的维护流程。

　　设计思路上，整个模型采用模块化的拆分逻辑，主体底座、触头支持、动触头组件、静触头座、线圈组件、上盖、灭弧罩都做了独立的零件拆分，不是整体的实体模型，工程师如果需要做二次修改，比如调整安装孔位、适配特殊的接线端子扩展，都可以直接对对应零件进行编辑，不用重新拆分模型。外壳表面的标识刻印位置也和实物对齐，包括主回路的相序标识、额定参数标识、品牌标识的位置都做了还原，做设备外观渲染、电气方案演示的时候，模型的真实感足够，不会出现标识错位的违和感。

　　外形尺寸和安装边界方面，这款接触器的主体宽度按照三极32A规格的标准尺寸搭建，安装孔位的孔距完全匹配行业通用的35mm标准导轨安装尺寸，同时也预留了螺钉安装的固定孔位，不管是导轨卡装还是螺钉固定都能适配。安装时需要预留的安全间隙也在模型里做了隐性的边界参考，接触器上下方预留的接线空间、侧面加装辅助触点的预留空间都符合电气安装规范的要求，做电气柜三维布局的时候，直接调用这个模型就可以准确核算柜内的空间占用，不会出现后期装配时空间不足、接线操作空间不够的问题。主触头的行程、触头支持的运动行程也按照实物的动作距离做了参数还原，如果需要做接触器动作的运动仿真，这个模型的运动副配合关系可以直接使用，不需要额外调整行程参数。

　　另外模型里还原了接线端子的螺钉结构，压线螺钉的尺寸、拧动空间都和实物一致，做接线工艺模拟的时候，可以直观看到螺钉压线的位置和导线接入后的空间状态，提前规避接线时螺钉和相邻端子干涉、导线弯曲半径不足的问题。外壳的散热筋结构也按照实物的布局做了还原，接触器长时间工作时的散热通道和实物保持一致，做柜内热仿真的时候，模型的结构特征足够支撑仿真的边界条件设置，不会因为模型过度简化导致热仿真结果出现偏差。
