阿普利亚AF1摩托车前刹车制动盘设计

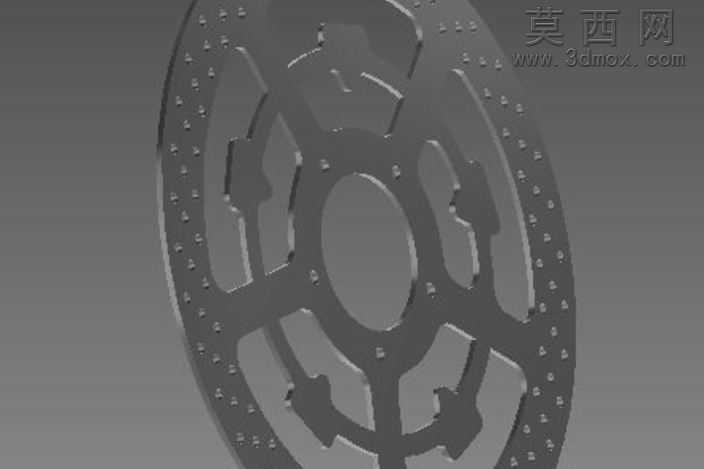

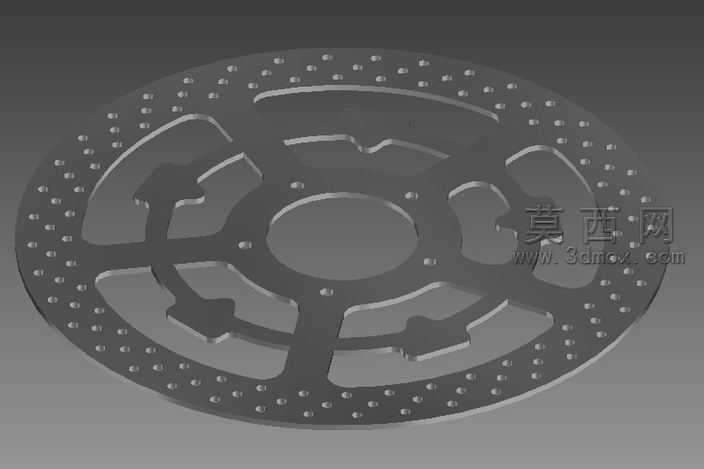

本作品为阿普利亚AF1车型1990款适配的前刹车制动盘三维模型，建模过程依托Autodesk Inventor平台完成，整体遵循摩托车制动系统的实际工程参数进行1:1比例还原，保证模型尺寸与原厂配件的装配公差完全匹配。建模初期先梳理制动盘的核心结构逻辑：整体为环形圆盘结构，中心设置与前轮轮毂适配的定位安装孔位，孔位周边设计加强筋结构来分散制动时产生的剪切应力，避免安装位出现应力集中导致的部件开裂。盘面区域采用镂空轻量化设计，通过多组对称排布的异形镂空槽实现减重效果，同时镂空结构能够在制动过程中引导空气流通，加快制动摩擦产生的热量散发，降低热衰减对制动性能的影响。盘体外圈均匀排布散热小孔，进一步提升通风散热效率，同时可以在制动时刮除刹车片表面附着的粉尘与碎屑，维持摩擦面的接触稳定性。材质设定上，制动盘主体采用高碳耐磨合金钢材质，渲染时还原金属材质的哑光磨砂质感，对盘面的摩擦纹理做了细节刻画，还原真实制动盘使用过程中的表面肌理，安装孔位的边缘做倒角处理，避免装配时出现应力割伤轮毂接触面的问题。设计过程中重点考量制动盘的动平衡性能，所有镂空结构、散热孔均采用中心对称排布，保证高速旋转时不会产生偏心力矩，避免前轮出现抖动问题。模型的结构细节完全复刻原厂制动盘的设计逻辑，安装孔的孔径、孔距参数严格匹配阿普利亚AF1前轮轮毂的安装点位，可直接用于配件改装参考、制动系统教学演示、机车维修装配模拟等场景，建模过程中对每一处圆角、倒角参数都做了精准设定，避免出现尖锐棱角导致的应力集中问题，同时还原了制动盘边缘的通风切口设计，进一步优化高速制动时的散热表现，整体模型结构完整，细节丰富，能够直观展现摩托车碟刹制动盘的工程设计逻辑与结构特点。
