这款漏电保护断路器主要面向末端低压配电场景,常见于民用建筑分户配电、小型加工设备末端供电、商用场所插座回路等对剩余电流动作有明确要求的配电支路,作为线路末端的漏电、过载及短路保护元件使用,当回路中出现人身触电、设备绝缘破损对地漏电、线路过载或者短路故障时,能快速脱扣切断电源,避免触电伤亡、设备烧毁以及电气火灾隐患。

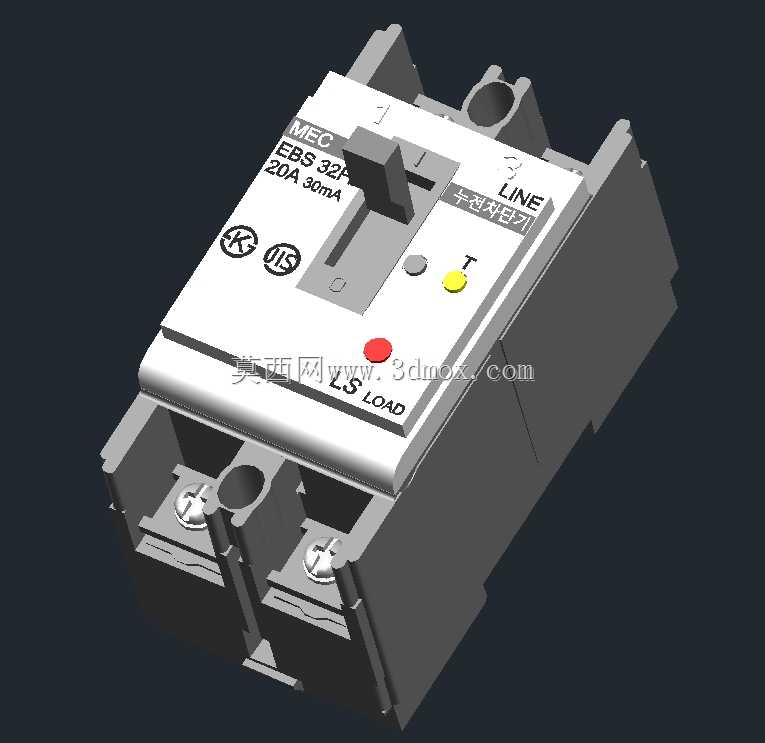

从结构设计来看,这款产品采用2P两极塑壳结构,整体外壳采用高强度阻燃工程塑料模压成型,壳体分上下两部分扣合,通过侧边卡扣与内部定位柱实现装配固定,外壳表面做了细磨砂纹理处理,既提升握持操作的摩擦力,也能减少日常使用中表面划痕的产生。正面操作区域布局清晰,居中设置的扳把式操作手柄具备明确的分合位置标识,手柄向上为合闸导通状态,向下为分闸断开状态,操作行程设计符合低压电器操作力标准,手动分合闸时的反馈清晰,不会出现卡滞或者虚位。手柄旁分别设置了红色的过载故障指示按钮与黄色的漏电测试按钮,其中黄色测试按钮旁标注T标识,日常运维中按下该按钮可模拟漏电故障,验证断路器脱扣机构是否能正常动作,红色按钮则在故障脱扣后弹出,可直观区分故障脱扣与手动分闸状态,方便运维人员快速排查故障类型。
接线区域的设计充分考虑了现场安装的便利性,进线端与出线端均采用压板式接线端子,端子螺丝采用标准十字槽结构,适配常规电工螺丝刀操作,端子内部设置防滑纹,压紧导线时能增大与导线线芯的接触面积,避免长期运行中端子松动发热。进出线端的接线腔设置了独立的隔弧筋,可在分断短路电流时引导电弧快速进入灭弧室,避免电弧飞溅造成相间短路,同时接线腔预留了足够的导线弯曲空间,适配1.5平方到6平方的铜芯导线接入,满足常规末端回路的载流量需求。安装方式采用标准35mmDIN导轨卡扣结构,断路器背部设置了弹性卡扣,安装时只需将卡扣卡在导轨上按压即可完成固定,拆卸时用螺丝刀撬动卡扣解锁即可快速取下,无需额外的固定螺丝,适配目前行业内通用的配电箱安装导轨,无需对现有配电箱进行改造即可替换同规格的老旧断路器。
内部结构设计上,这款断路器将电磁脱扣机构、剩余电流检测模块、灭弧室整合在紧凑的壳体空间内,剩余电流检测采用零序电流互感器结构,正常工作时相线与中性线的电流矢量和为零,互感器二次侧无信号输出,当回路出现漏电时,电流矢量和超过设定的30mA动作阈值,互感器输出信号触发脱扣机构动作,在0.1s内完成分断,满足人身触电保护的动作时间要求。灭弧室采用多栅片结构,由多片镀铜钢片叠装组成,分断时产生的电弧在电动力作用下被拉入栅片,分割成多段短电弧快速冷却熄灭,可有效提升断路器的短路分断能力,避免分断过程中电弧持续烧蚀触头。操作机构采用四连杆结构,具备快速闭合、快速分断的特性,不管手动操作的速度快慢,触头的闭合与分断速度都由机构弹簧力决定,避免因手动操作速度过慢导致触头拉弧烧蚀,延长触头使用寿命。
从安装边界尺寸来看,这款断路器的整体宽度符合两极微型断路器的标准模数,宽度约为36mm,高度约为85mm,深度约为70mm,在配电箱内安装时,相邻断路器之间无需额外预留间隙,可紧密并排安装,充分利用配电箱内部的安装空间。操作手柄突出壳体表面约10mm,合闸状态下手柄最高点距壳体表面12mm,分闸状态下距表面8mm,配电箱门关闭时不会与手柄发生干涉,同时也方便日常操作时手指扣住手柄进行分合闸操作。接线端子的螺丝拧紧力矩设计为1.2N·m,安装时按照该力矩拧紧即可保证导线连接可靠,同时不会因力矩过大导致端子滑丝或者壳体开裂。
在实际选型应用中,这款额定电流20A、漏电动作电流30mA的断路器,适配最大4kW左右的阻性负载回路,比如普通办公场所的插座回路、小型商铺的照明加插座混合回路、民用住宅的卫生间及厨房插座回路等,选型时需要匹配回路的正常工作电流,避免额定电流选小导致正常工作时误脱扣,或者选大导致过载时无法及时动作失去保护作用。建模过程中对所有的装配间隙都做了还原,比如壳体扣合面的0.2mm装配间隙、手柄与壳体之间的操作间隙、端子压板的活动行程等,模型可直接用于配电系统的三维布线仿真、配电箱布局干涉检查,也可作为低压电器结构设计的参考样本,帮助设计人员理解塑壳漏电断路器的内部结构布局与外部安装接口尺寸。
