多接口机械连接支座三维结构设计

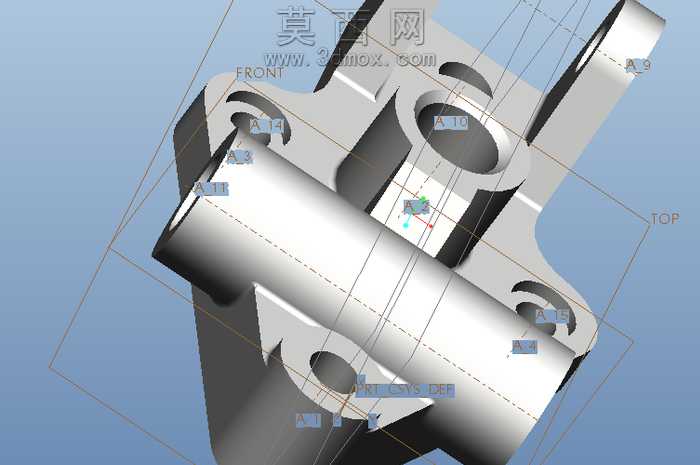

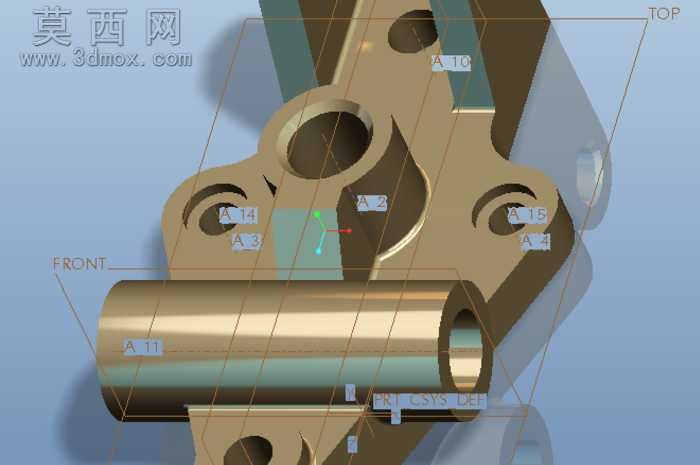

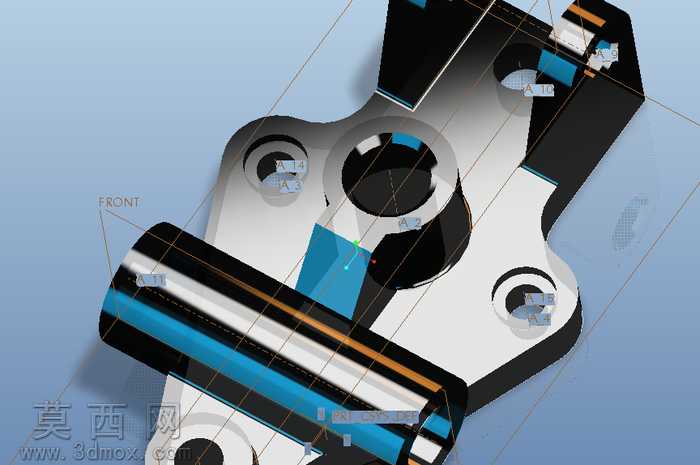

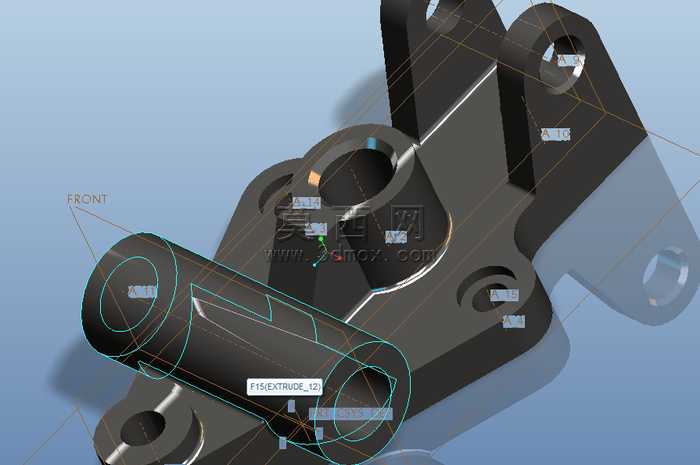

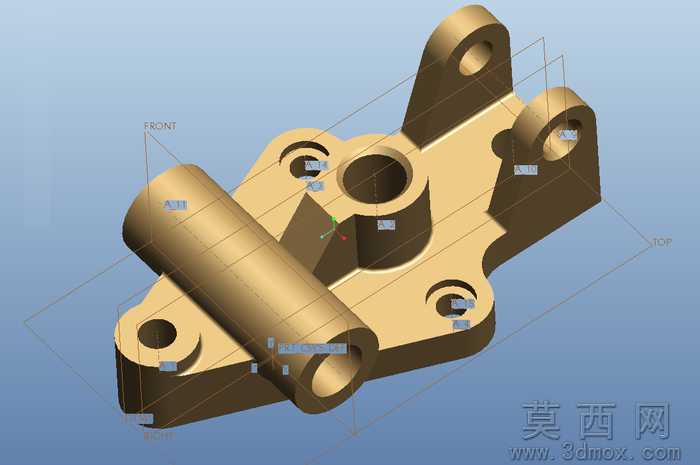

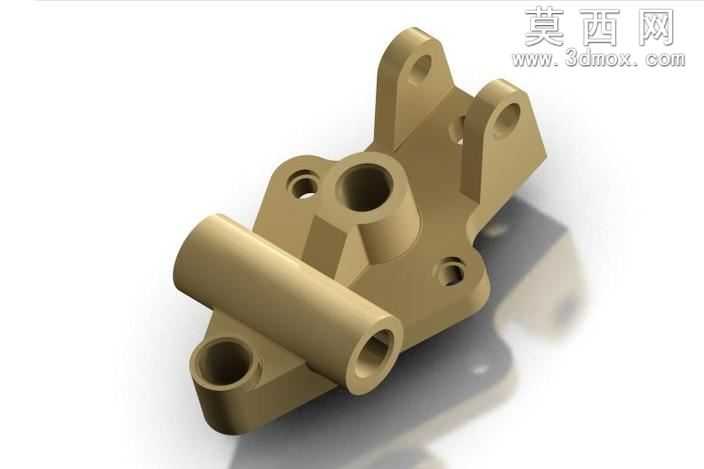

该机械连接支座采用三维参数化建模方式完成整体结构构建，建模过程中以基准平面为定位基础，依次完成主体基座、侧向伸出圆柱筒、顶部双耳吊耳结构、多组安装孔位的特征创建，所有孔位均严格遵循同轴度、位置度的装配公差要求进行定位，确保后续装配环节的适配性。模型渲染阶段采用哑光金属材质模拟铸钢零件的真实质感，通过环境光遮蔽效果强化结构的凹凸层次，清晰展现各连接部位的过渡圆角、壁厚变化与结构衔接关系，避免渲染效果掩盖零件本身的结构细节。从结构设计来看，主体基座采用加厚实体结构保障整体刚性，侧向伸出的空心圆柱筒用于配套轴类零件的穿接装配，顶部对称分布的带孔耳片用于实现构件的吊装或铰接连接，基座平面上分布的多组通孔用于将整个支座固定在安装基面，不同孔径的孔位对应不同规格的连接紧固件，各结构之间采用平滑圆角过渡，避免应力集中问题，符合机械零件的结构设计规范。建模过程中对零件的拔模斜度、壁厚均匀性进行了校验，确保模型符合铸造加工的工艺要求，不存在无法脱模或者壁厚突变导致的铸造缺陷，所有特征均采用可编辑的参数化特征创建，方便后续根据实际装配需求调整孔位间距、筒体外径、耳片厚度等关键尺寸，整体结构兼顾了连接强度、装配便利性与加工工艺性，能够满足机械设备中相邻构件的连接定位需求。
